Configurações de cabos de rede - como fazer cabos de rede e suas funções

Avaliação: 3 votos, 5,00 média.
Esse post tem a função de auxiliar iniciantes em rede a montar seus cabos de maneira correta, não quero com isso ensinar o Padre a rezar missa, mas muitos ainda têm dificuldades para entender as configurações de cabos de rede, como por exemplo: cabo direto e cabo crossover.
Sabemos que a função de um cabo de par trançado como é conhecido o cabo de rede, é transportar dados e consequentemente energia nos sistemas de alimentação por POE, alguns cabos mais sofisticados e mais caros também, têm a função de proteger os dados de interferências e mesmo de eletrostática gerados por descargas atmosféricas, são os chamados cabos de rede blindados, sua blindagem é de acordo com o level do cabo.
De acordo com os códigos de cores podemos ter duas sequencias de cores do tipo T-568A e T-568B.
Vamos aos tipos de cabos e suas funções:

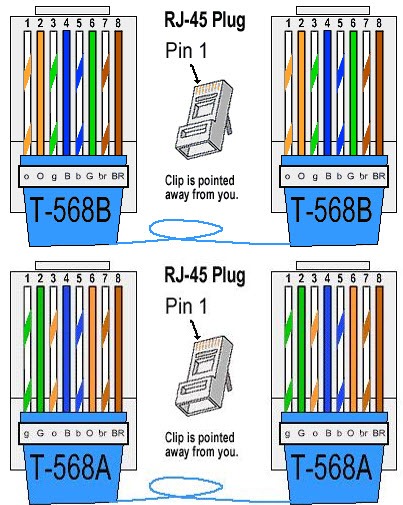

Cabo de rede DIRETO --> interliga dois conectores RJ45 de maneira direta, ou seja nos dois conectores os fios terão a mesma sequencia se for T-568A numa ponta, na outra também deve ser T-568A e se for T-568B numa ponta na outra deverá ser T-568B, conforme a figura abaixo:

Clique na imagem para uma versão maior

Nome:	         568A e 568B.jpg
Visualizações:	4505
Tamanho: 	84,3 KB
ID:      	40806


A utilização do cabo de rede direto é para interligar equipamentos diferentes como por exemplo:
COMPUTADOR <----> SWITCH
COMPUTADOR <----> ROTEADOR
COMPUTADOR <----> MODEM
SWITCH <----> ROTEADOR
Etc...

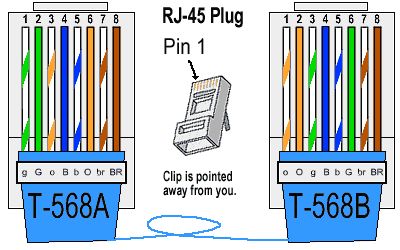

Cabo de rede CROSSOVER --> Interliga dois conectores RJ45 de maneira que numa das pontas a sequência seja T-568A e na outra T-568B, conforme a imagem abaixo:

Clique na imagem para uma versão maior

Nome:	         montagem-de-cabo-de-rede-Crossover.jpg
Visualizações:	3131
Tamanho: 	25,9 KB
ID:      	40808


Da mesma maneira que o cabo de rede direto interliga equipamentos diferentes, o cabo de rede CROSSOVER, serve para interligar equipamentos iguais, como por exemplo:
COMPUTADOR <---> COMPUTADOR
SWITCH <---> SWITCH
HUB <---> HUB
Etc...

Mas e se você utilizar um cabo de rede com uma configuração inadequada para a situação, o que pode acontecer?
Muitas vezes você vai conectar os dois tipos de cabos e ambos irão funcionar sem distinção, isso acontece porque a maioria dos equipamentos fabricados recentemente, já possuem dispositivos que identificam o tipo de cabo e automaticamente se adaptam, como podem ver o que não se alteram em ambos os casos são os fios que conduzem a eletricidade pinos 4 e 5 (+) e pinos 7 e 8 (-).
Lembre-se de manter sempre o mesmo padrão para suas conexões de rede, tendo assim a certeza de não cometer erros durante a crimpagem dos conectores.
Espero ter te ajudado!

Atualizado 26-11-2012 em 13:16 por Djaldair
