Redes de Computadores

Tecnicas de Site Survey

Avalie este Post de Blog
Introdução

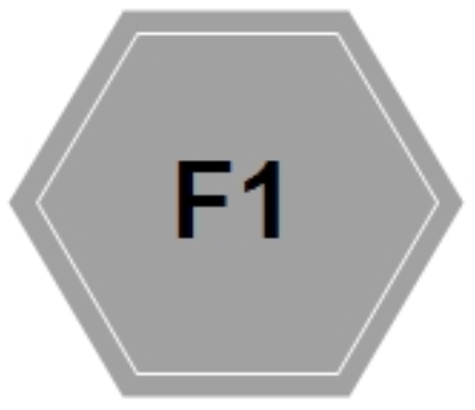

Site Survey é a técnica usada para o estudo que determina o alcance de uma rede Wireless, um dos primeiros passos no projeto de uma rede wireless é o estudo para se determinar a topologia da rede assim como a área de cobertura, nas grandes redes sem fio como as empresas de telefônica celular existem profissionais especializados em Site Survey com programas sofisticados para determinar a cobertura dos seus serviços, esse estudo pode ser feito não apenas em site externos como em cobertura de uma Cidade ou Estado mais em qualquer local onde desejamos implementar redes Wireless inclusive em ambientes indoor como casas, apartamentos, escolas, empresas e etc. Foi criado um modelo de estudo acadêmico com o uso do (Hexágono) para representar uma celula queauxilia na teoria do funcionamento de um projeto de RF e facilita o site survey, nas comunicações sem fio umas das grandes preocupações são criar redes com menor número de canais possíveis já que os canais (Frequências) além de serem determinadas pelo órgão regulamentador no Brasil é a Anatel que determina uma certa faixa de frequência que é chamado de banda, cada serviço tem uma banda ou seja uma faixa de frequência especifica para cada serviço, como aviação, transmissão de TV, Telefonia Celular, Rádios e etc. essas frequências são licenciadas e segue uma regulamentação que determina vários parâmetros como potências, alcance, sistemas irradiantes, desvio de frequência, frequência entre canais ou band guard e etc. as redes Wireless padrão 802.11x não precisão de uma licença especifica para operação mais devem observar a legislação especifica para esse tipo de serviço que é chamado de ISM (Industrial Science Medical) por equipamentos que utilizam esse padrão deve ficar atendo a potência do equipamento e ao sistema irradiante (antena), já que essa banda é livre para esse serviço o reuso da frequência é uma das maiores preocupações que devemos tomar, já que são poucas frequências para muitos usuários. No estudo do modelo acadêmico de cobertura de um serviço de rede wireless foi simbolizado por uma figura Hexágono para representar uma Célula, uma célula pode conter uma ou mais frequências desde que essas frequências seja distantes uma da outra para não causar interferências entre elas, na próxima ilustração temos um hexágono para representar uma área de cobertura e nessa célula colocamos apenas uma frequência que chamamos de F1.


Clique na imagem para uma versão maior

Nome:	         1.jpg
Visualizações:	860
Tamanho: 	24,0 KB
ID:      	41377

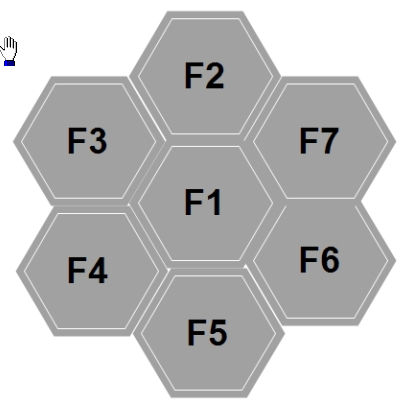

Caso essa célula não seja suficiente para cobrir a área desejada, é colocada mais células em seu torno com frequências formando um cluster de células, cada uma com frequência diferente.



Clique na imagem para uma versão maior

Nome:	         2.jpg
Visualizações:	861
Tamanho: 	44,5 KB
ID:      	41378

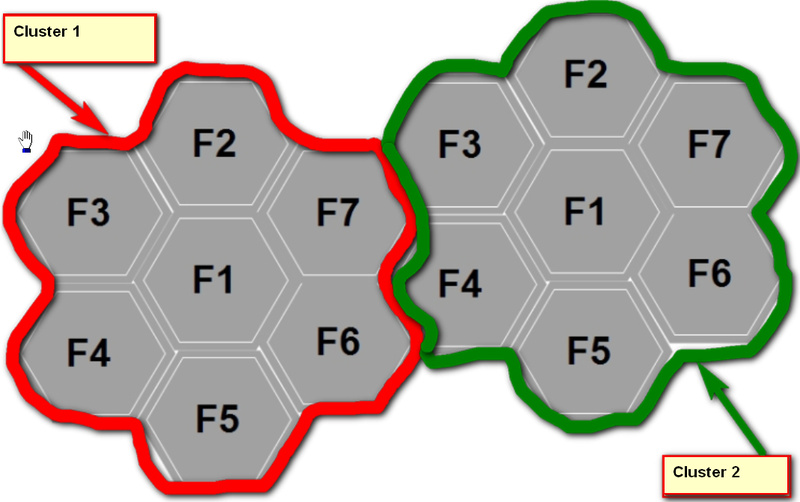

Caso esse cluster ainda não seja o suficiente para cobrir a área desejada é feito o reuso das frequências do cluster espelhando ele de forma que apesar dos clusters estarem lado a lado perceba que as frequências iguais estão distantes umas das outras ou seja F7 tá vizinho da F3 e F6 vizinho da F4 e com isso podemos fazer o reuso das frequências sem causar interferências uma nas outras.



Clique na imagem para uma versão maior

Nome:	         3.jpg
Visualizações:	857
Tamanho: 	105,3 KB
ID:      	41379

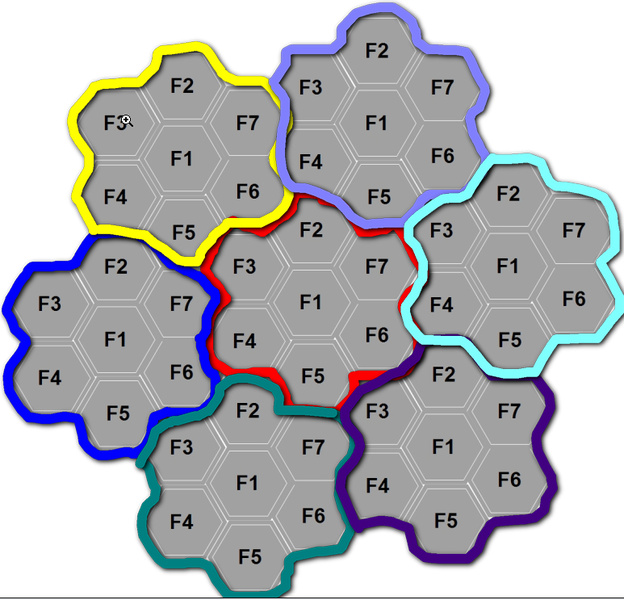

Conforme você pode observar na próxima ilustração temos 7 cluster, essa técnica é ilimitada uma vez projetado um cluster com a ou as frequências desejada é só sair espelhando (replicando) seu cluster até atingir toda área que deseja cobrir com o sinal, essa teoria pode ser aplicando tanto para redes externas (outdoor) como em redes internas (indoor).



Clique na imagem para uma versão maior

Nome:	         4.jpg
Visualizações:	869
Tamanho: 	138,4 KB
ID:      	41380

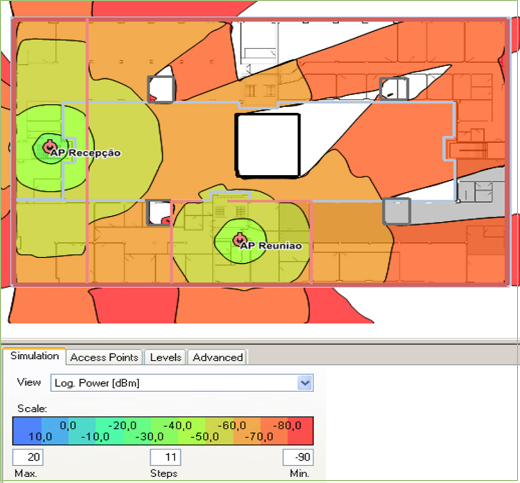

Para que uma rede wireless funcione é fundamental um bom projeto antes de iniciar sua execução de um projeto com radiofrequência deve ser avaliado vários problemas relativo a fenômenos naturais e como se comporta em diferentes situações, mesmo em uma rede de uso doméstico exige atenção e cuidado ao se determinar sua área de cobertura, paredes, metais, aquários, plantas, móveis e etc. são obstáculos para as redes sem fios, um equivoco que alguns tem é no primeiro problema de cobertura que encontra aumentar a potência, essa não é a melhor forma, antes de tudo precisamos avaliar outras alternativas como verificar linha de visada, ou seja não pode ter obstáculos entre os equipamentos wireless, caso exista algum obstáculo faça uso de antenas externas para traspor os obstáculos, se você deseja transmitir para todas as direções use antenas do tipo unidirecional, se deseja transmitir em apenas uma direção use antenas direcional, essas são mais eficientes pois concentra o sinal e tem maior ganho e melhorarndo a seletividade evitando possíveis interferências de outosa equipamentos de RF, na próxima imagem temos um estudo de site survey indoor, perceba as zonas de cobertura esse estudo pode ser feito com o uso de uma analisador de espectrum ou com uso de equipamentos e softwares para determinar a cobertura da rede. Um exemplo de site survey indoor para o padrão 802.11 pode ser visto na planta abaixo, é uma simulação feita com o software RF3D Wifiplanner.


Clique na imagem para uma versão maior

Nome:	         site-survey.png
Visualizações:	872
Tamanho: 	114,1 KB
ID:      	41381

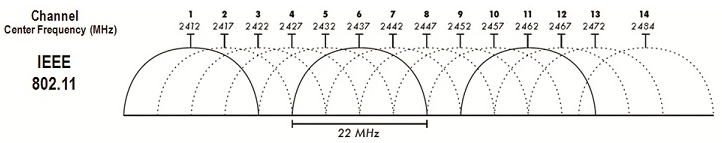

Nas redes wireless padrão 802.11b/g que usa frequências não licenciada denominado ISM (Industrial Science Medical) os canais são muito próximos não oferencendo um espaçamento entre os canais (guard band) e com isso a necessidade de se respeitar a legislação que entre outros estabelece á potência adotada no País
Clique na imagem para uma versão maior

Nome:	         spectrum.jpg
Visualizações:	856
Tamanho: 	67,0 KB
ID:      	41382

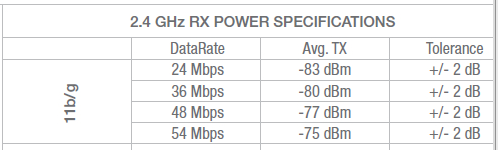

no Brasil esse canais vai de 1 à 14, alguns equipamentos importados não só vai até o canal 11, e tem um controle de potência manual que você pode ajustar livremente ou em alguns modelos de equipamentos tem um box com opção de escolha do País, quando selecionamos o País automaticamente já ajusta os canais e potência para o respectivo País no Brasil essa potência é de aproximadamente 300mW(+25dBm) para transmissão e para recepção até aproximadamente -90dBm, isso vai depender do fabricante do equipamento, nos Estados Unidos por exemplo os canais começa no 1 e vai até o 11 e a potência é maior que a permitida no Brasil, essa potência é de +29dBm o equivalente a 800mW dai a necessidade de se respeitar a legislação local para evitar interfências na vizinhança, para a recepção quanto menos sinal na recepção menor é a taxa de transferência de dados, normalmente se consegue um melhor throughput até -70dBm menos que isso a taxa caie draticamente, abaixo temos uma tabela com a relação sinal recebido para taxa de transferẽncia, essa tabela foi retirado do manual do Ubiquit Bullet M2
Clique na imagem para uma versão maior

Nome:	         rx-dbm.png
Visualizações:	859
Tamanho: 	29,1 KB
ID:      	41383

CONCLUSÃO: Para as redes sem fio padrão 802.11b/g que funcionam em 2.4Ghz, que tem apenas 3 canais separados com um espaçamento de frequência que são os canais 1, 6 e 11 e normalmente é um desses 3 canais que o equipamento wireless AP/Roteador adota por default se não for especificado um canal manualmente, como todos adotam essa prática significa que existe muita possibilidade de fortes interferências e muitas veses o dispositivo conecta com o AP/Roteador com um sinal forte mais na hora que vai navegar na web (transferir dados) essa navegação é lenta, isso se deve as interferências que pode ser proveniente de várias fontes como forno de micro ondas, telefones sem fio ou mesmo outros AP/Roteadores próximos usando o mesmo canal ou canais muitos próximos do seu, uma alternativa é selecionar o canal manual no AP e ir testando com o dispositivo (notebook, PC e etc) a melhor taxa de transferência canal a canal e depois escolher o melhor e assim você garante que tá mais imune a interferências e tem o melhor desempenho.
