Ola amigos do Under-Linux, sou um usuário aqui do forum a muito tempo, hoje quero postar aqui no meu blog um equipamento simples e barato que fabricamos e passo a vender a quem desejar comprar.
Não é o melhor dos equipamentos, nem mais sofisticado, nem mesmo vem com caixa para esconder seus componentes e dar-lhe uma aparência profissional.
Aqui trabalho com internet a cabo utp.

Minha rede tem uma caixa tipo painel eletrico onde dentro ficam

1 nobreak 600va com aterramento e disjuntor.
1 Conversor ac/dc, ligado a esse nobreak, este conversor tem 1 porta POE 160v dc, e uma 1 porta dados para entrar com a internet.
o conversor é feito para trabalhar injetando apenas 2 Ah na rede utp, com proteção por fusivel de vidro de 2A, ou seja se o consumo dessa célula passar de 2A o fusivel rompe, se romper não tem problema basta colocar outro de 2A, e adicionar mais um conversor em qualquer parte dessa rede apenas fazendo a alimentação, como se trata de energia DC ambas podem ser ligadas em unico ponto de atendimento, como por ex no local onde se colocou o ultimo switch, assim vc tem alimentação eletrica por mais de uma direção.

Depois de muito apanhar com os travamentos dos equipamentos, percebi que faltava filtragem eletrica ao longo da rede.

Logo a baixo vcs verão uma foto de ponto de distribuição de 4 portas, sem o filtro, é um modelo antigo dos primeiros que fiz a cerca de 1 ano atrás, ele usava fusivel eletronico que eu acreditava ser bom, mas ao dia dia, vi que era pouco funcional e causava problemas, pq, pq ele disarma e rearma sozinho, caso um caminhao rompe seu cabo esse fusivel fica em ciclos constantes de 2 seg desarmando e rearmando, e por fim pode causar queima de equipamentos.

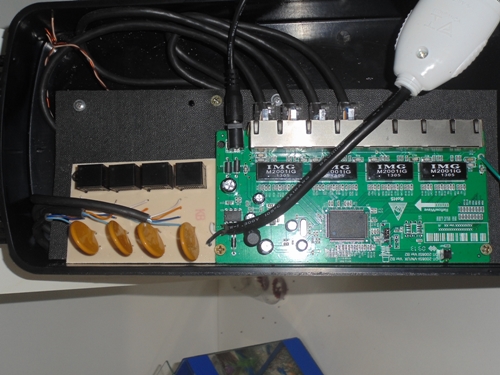

Nome:      Caixa de Esquina.JPG
Visitas:     2104
Tamanho:  155,5 KB

Como pode ver na foto, tem uma tomada que vc usa para ligar fontes 12v 1Ah, essas pecinhas amarelas são os Fusiveis rearmaveis PPTC.
As placas que fabricamos hoje não usa mais esses fusiveis e sim fusiveis de vidro, que em curto se rompem e param de funcionar.
Nessa mesma placa vem um filtro no qual vc vai ligar a sua fonte e do filtro tem um cabinho para ligar no switch.
Importante esse filtro é feito especialmente para cada modelo de switch, devido a sua voltagem e aperagem de consumo.
Essa placa de Switch que uso é homologada na Anatel e possui vlan por hardware, sendo possivel desativar e usar como switch comum.

Preços
A placa de esquina com 4 portas, com filtro sai = R$ 50,00
A placa de meio de quadra 2 portas, com filtro sai = R$ 45,00
A placa de fim de rede com 1 porta , com filtro sai = R$ 40,00
A fonte vocês podem comprar qualquer uma de 12v 1A.
Se quiser que ela completa só para tirar do correio e colocar no poste, basta acrescentar nos valores a cima:
kit = Fonte 12 1A + Caixa Hermetica + Switch Vlan por hardware= R$ 148,50
A caixa é de otima qualidade ( não é a da foto, não que essa nao seja boa).
Esse sistema que faço vc pode colocar várias fontes ao longo da rede realimentando a rede.
Alguns acham que é vantagens ter apenas um ponto de alimentação, mas não é bem assim.
Se vc alimenta de um unico ponto, corre o risco de ter uma amperagem alta nos cabos o que os aquece e dilatam, não se pode injetar mais que 2Ah em uma rede. vc pode ter varios pontos injetando esses 2A, não que sua rede vai consumir, e assim vc tem um balanceamento de energia.
Em breve teremos sistema com poe reverso, ja estamos desenvolvendo e antes de tentar vender vou testar em minha rede poe pelo menos 6 meses, esses a cima ja tenho na rede desde de dezembro.
Julgando que a sua quadra tenha no comprimento 4 postes a cada 40 metros e na largura 3 postes a cada 40 metros, para cabear 10 quadras partindo do sentido do comprimento, vc vai precisar de:

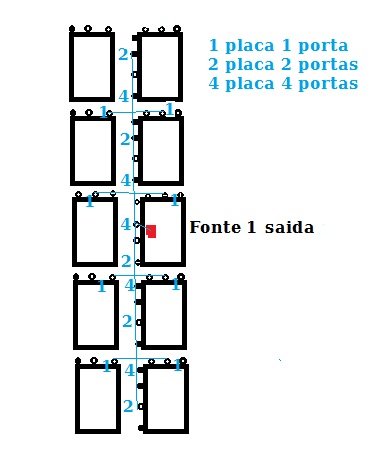

Nome:      modelo rede cabeada.jpg
Visitas:     391
Tamanho:  35,6 KB

1 - placa conversor Ac/Dc ( brinde)
5 - placas de 4 portas ( 50 x 5=250,00) = 20 clientes
5 - placas de 2 portas (45 x 5 = 225,00) = 30 clientes
12- placas de 1 porta ( 40 x 12 = 480,00) = 84 clientes
kits caixa + fonte + switch =R$ 148,50 x 22 + 22 placas= R$ 4.222,00 / 134 clientes = custo de R$ 31,50 por cliente.
Esta estimativa de custo a cima, não leva em consideração nobreak, fita de aço, fecho de aço, cabos utp, suportes, rondanas, parafusos, conectores, fretes.
Obs. Não é aconcelhavel fazer células utp superiores a 10 quadras devido a latencia que se pode ter em um cascateamento de switchs, além de aumentar a amperagem da rede, e ser mais fácil de sanar qualquer tipo de problema que venha a existir.
Loop de rede, isso em qualquer rede utp pode vir a acontecer mesmo usando switchs com vlan, para sanar isso o ideal é fornecer ao cliente um roteador wifi, e em casos extremos colar o plug rj45 na Wan do roteador.
Bom é isso pessoal.
Meu e-mail quem tiver interesse edmarmega@megaredes.net.br
