Enfim Pronta! Torr 40 Metros Autoportante!

Avalie este Post de Blog
Bom dia a todos. Quero compartilhar com os amigos do UnderLinux, mais um vitória de nossa empresa, que a 1 ano vem tentando edificar nosso maior investimento na área de provedor de internet. Torre autoportante de 40 metros, edificada no Alto Gavião, Minas Gerais.

Vou relatar tudo que aconteceu, para que os amigos não passem pelos mesmos problemas que passamos.

Inicialmente, procuramos a prefeitura local, do distrito em questão, para saber quem era o proprietário da terra, onde queríamos instalar a torre, e após contato com o prefeito, ele nos informou juntamente com o responsável, que o local pertência a prefeitura, e a autorização foi expedida por escrito.
Iniciamos então o serviço, e logo após as obras se iniciarem, recebemos o recado de um possível dono do lote, e ai começaram-se os problemas. A fundação já estava pronta, e já tinha 6 metros de torre montada, aguardando o concreto acabar de secar, para terminar os outros 27 metros, já que essa era a altura inicial.
Após uma breve conversa com o proprietário do lote, que provou realmente ser o dono, ficou acertado a locação do local, e assim autorizamos a empresa a terminar a montagem. E demos inicio a parte jurídica de contrato dessa locação. Após uns 3 dias, procuramos o proprietário para finalizarmos a papelada, e o mesmo não autorizou mais a locação, dizendo já ter um contrato que com outro provedor, e este tinha exclusividade em suas terras, procuramos o provedor em questão, e o mesmo foi intolerante mantendo o enbargo, pois realmente existia um contrato. A prefeitura que havia emitido a autorização se omitiu totalmente no assunto, não conseguimos mais contato com os responsáveis pela autorização, e tivemos que suspender toda a operação com a torre pronta. Contratamos o serviço de desmontagem.
Então, partimos para procurar outro local, e contratamos uma empresa de topografia, que mapeou praticamente o morro inteiro. E encontramos um outro proprietário, que nos vendeu um bom lote, porém, pedra pura, e com um desnível de uns 10 metros em relação onde a torre estava anteriormente.

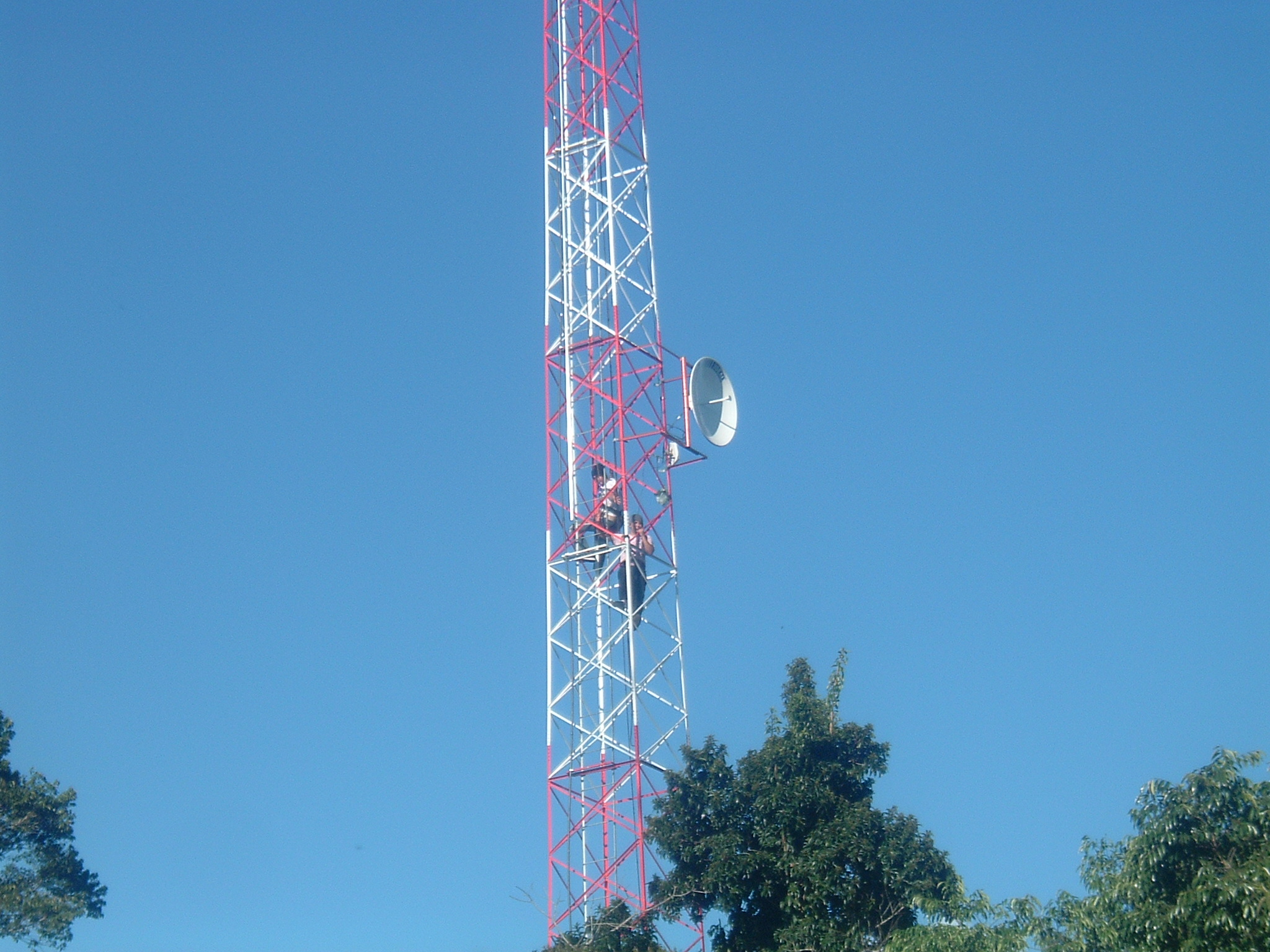

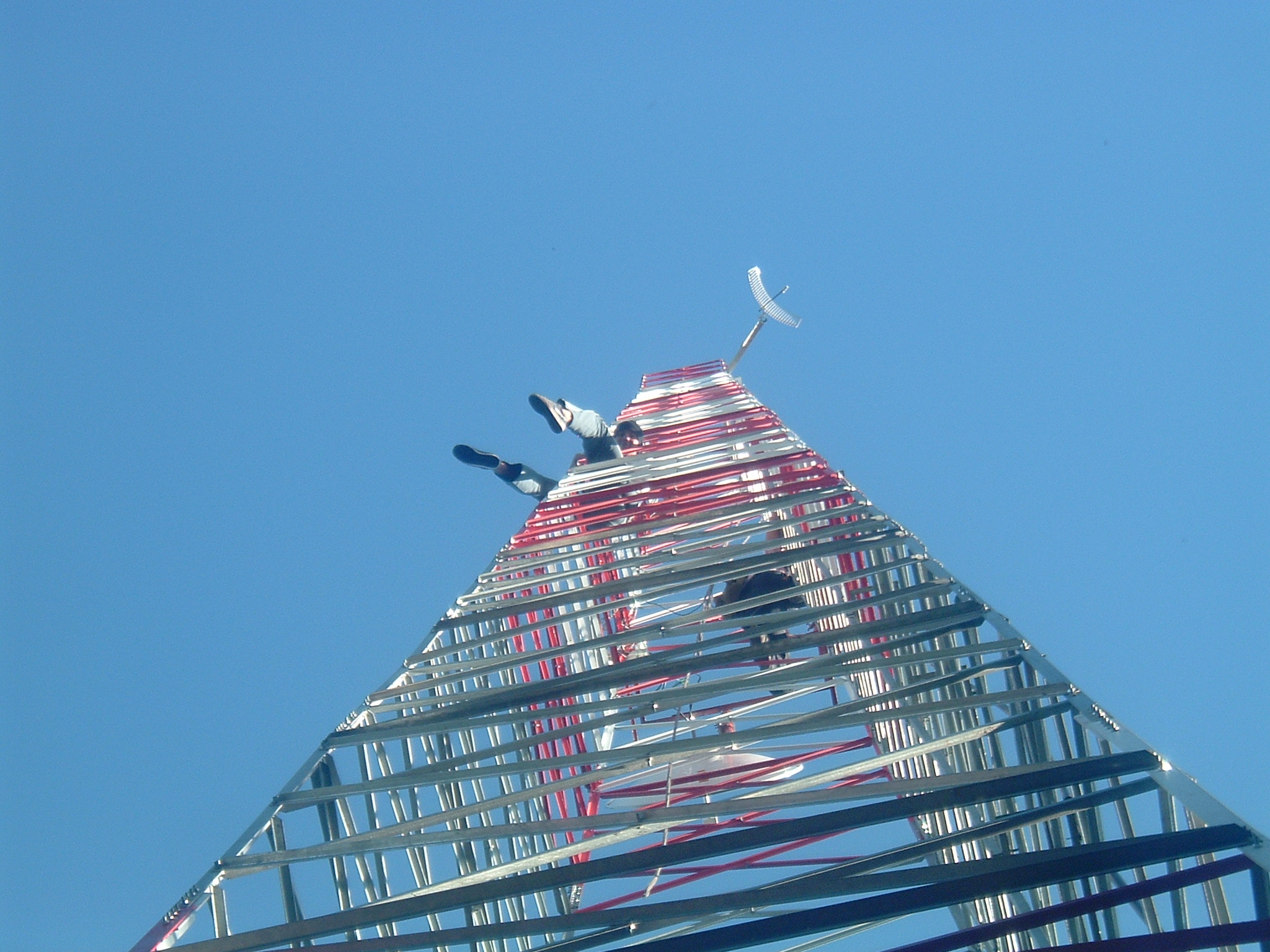

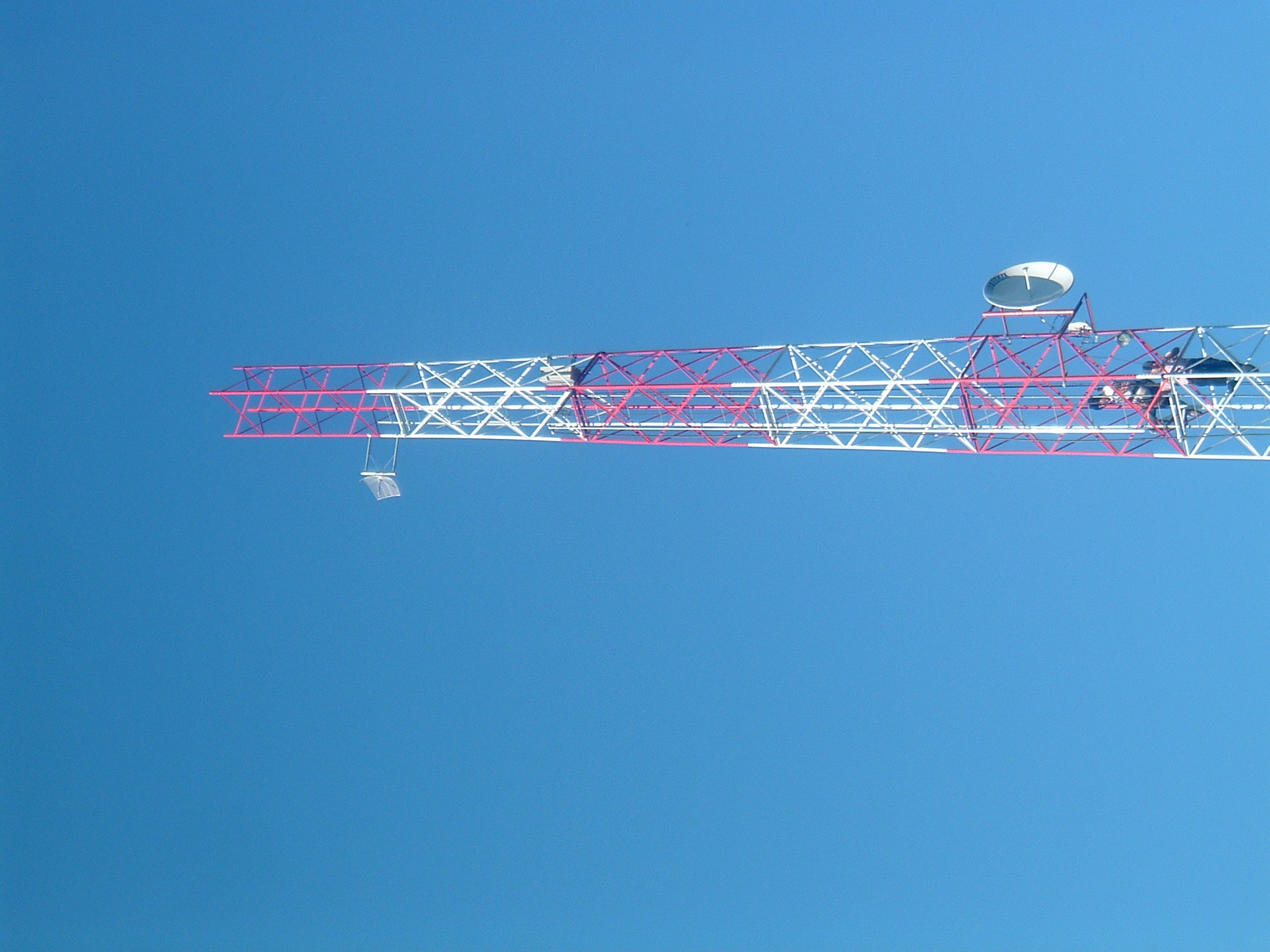

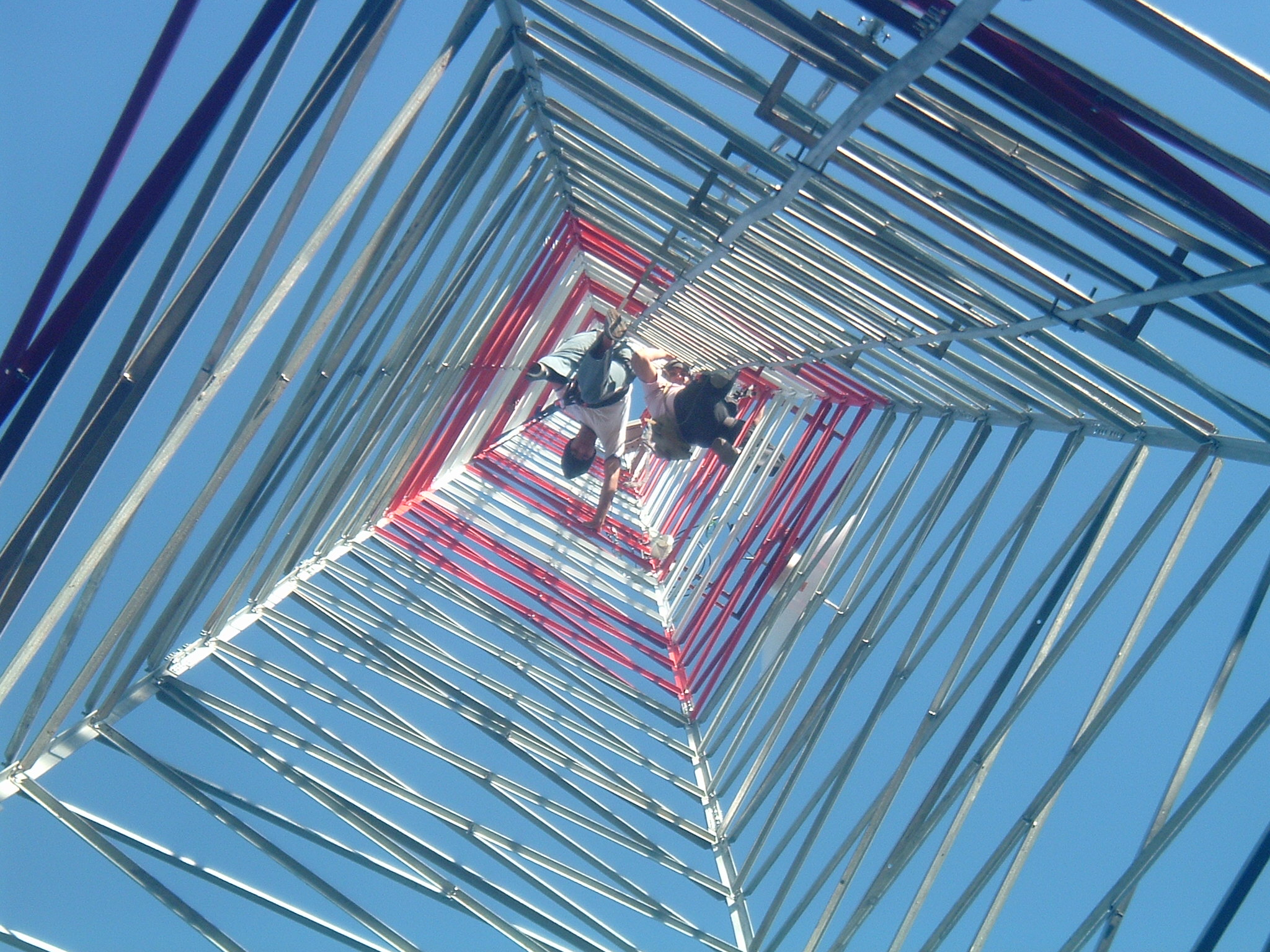

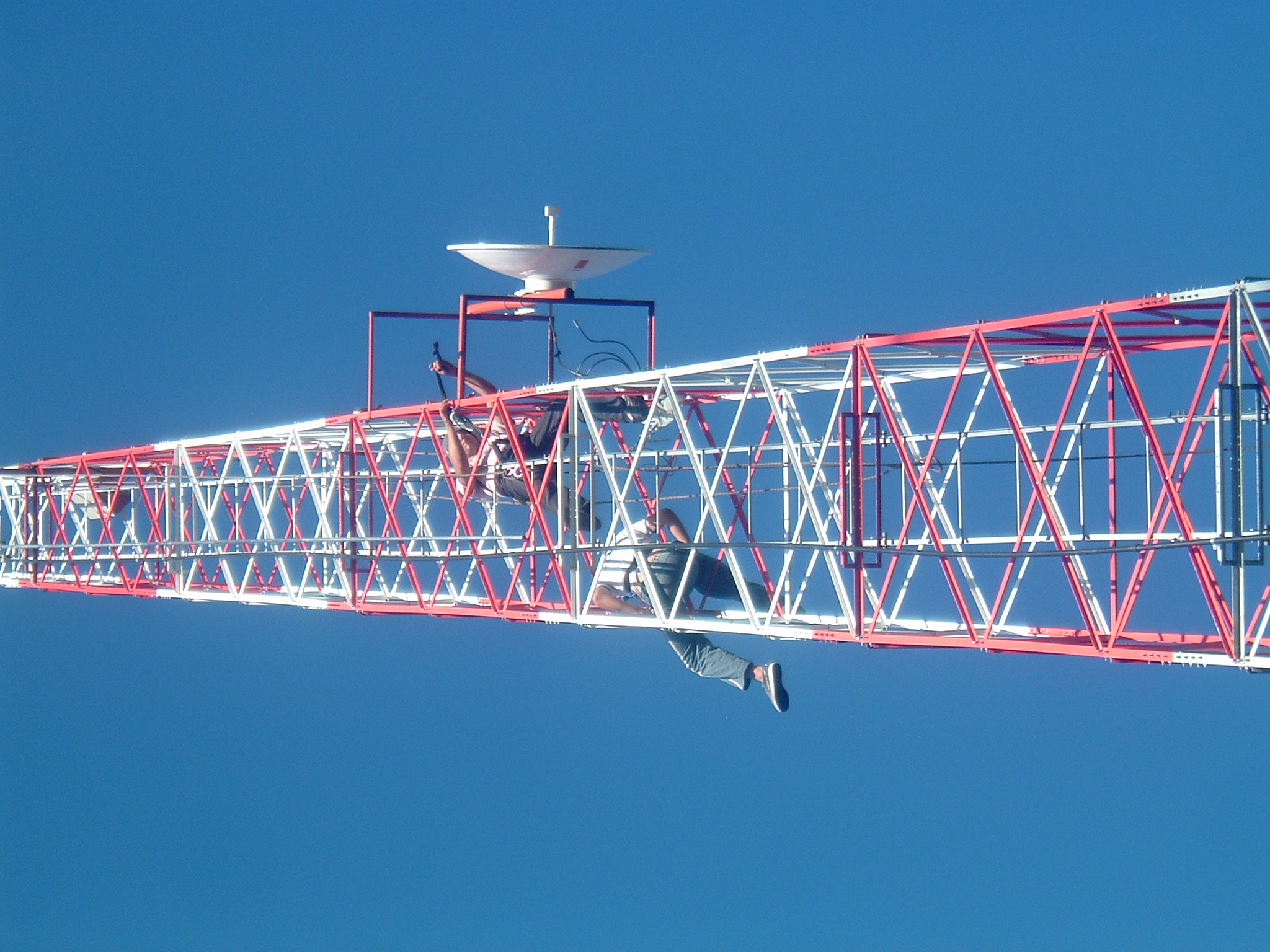

Iniciamos o processo de perfuração das rochas, onde contratamos uma empresa especializada no ramos que trabalhou em conjunto com a empresa que montou a torre, que passou a ter 10 metros a mais para compensar o desnível do lote. A base do torre tem 2,5 m x 2,5 m antes tinha 2. A torre foi edificada na rocha, e agora tem 40 metros, antes balançava do meio em diante, e agora só balança na ponta! Ficou melhor. A posição favoreceu mais os enlaces também. Apesar do prejuizo grande, agora somos donos do lote que tem 2.000m, que dá até para fazer rampa de AzaDelta...rsrsr. Abraço a todos.
Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         DSCF3199.JPG
Visualizações:	1884
Tamanho: 	850,5 KB
ID:      	8353   Clique na imagem para uma versão maior

Nome:	         DSCF3200.JPG
Visualizações:	1076
Tamanho: 	853,8 KB
ID:      	8354   Clique na imagem para uma versão maior

Nome:	         DSCF3201.JPG
Visualizações:	1275
Tamanho: 	832,6 KB
ID:      	8355   Clique na imagem para uma versão maior

Nome:	         DSCF3202.JPG
Visualizações:	1057
Tamanho: 	834,2 KB
ID:      	8356   Clique na imagem para uma versão maior

Nome:	         DSCF3203.JPG
Visualizações:	937
Tamanho: 	855,6 KB
ID:      	8357

Clique na imagem para uma versão maior

Nome:	         DSCF3204.JPG
Visualizações:	1040
Tamanho: 	834,7 KB
ID:      	8358
Categorias
Não Categorizado

Comentários

  1. Avatar de cleyton19
    Senhores,
    Com todo o respeito a engenharia usada, mas essa antena num tá muito fininha pra aguentar tanto peso e ventos dessa altura sem estaios não? confesso ki é a primeira vez ki vejo esse tipo de antena sem amarração
  2. Avatar de Josue Guedes
    Boa tarde, a torre foi devidamente projetada, temos os limites de Kg/força que podemos explorar, sendo esse o fator principal a ser considerado. O local venta muito, muito mesmo. Ela quase nem mexe, apenas na ponta. As antenas recomendas não são maiores que 0,6m, sendo que até os 20 metros podemos usar atenas de 1,2, conforme já temos instalada.
  3. Avatar de macauba
    vc tem o tel do eng da torre pra passar agradeco....
  4. Avatar de Josue Guedes
    JVS Torres. Só olhar o site deles.
  5. Avatar de xandemartini
    Quanto custou esta torre, instalada, sem o vlr do lote?
  6. Avatar de Josue Guedes
    Opa, manda uma Mp que retorno o valor...abraço.
  7. Avatar de tioruan
    opa tambem tenho interesse nas informacoes acima sitada
  8. Avatar de NicoLai
    wow isso é que é uma saga. parabens!
  9. Avatar de motacosta
    Olá parabens pela torre! Só não esqueçam de não ultrapassar a AEV (Área de Exposição ao Vento) que a torre suporta (esforço de arrasto pelo vento nas antenas). O Fabricante da torre forneceu esses dados? Abraço
  10. Avatar de Josue Guedes
    Sim ,temos estes dados, inclusive, nem sem pode colocar toda a carga de um lado só, conforme a altura das antenas na torre.
  11. Avatar de beirsdorf
    Linda linda, parabéns, só pra constar, quanto em média se gasta só na torre sem terreno? abraço
  12. Avatar de Josue Guedes
    Alguma dezenas de "k", para valores informo por MP. Abraço.
  13. Avatar de dirceujs
    Parabés amigo, que beleza de torre. Se não se importa, me mande o valor dela em privado.
    abs
    Dirceu JS - RS
  14. Avatar de xandemartini
    Valeu Josué, boa sorte no teu projeto aí...

    Como fez com a questão de energia elétrica? Tem por perto aí?
  15. Avatar de Josue Guedes
    No local tem energia elétrica. Lá já tem torres Oi, Claro e Rede Globo, além de concorrentes.
  16. Avatar de tioruan
    tem como vc fala r o preco ou nao , muitos qurendo as mesma informacao ou fica dificil
  17. Avatar de Josue Guedes
    Amigo, manda uma MP para eu retornar com o valor. Já respondi algumas. Não vou postar os valores.
  18. Avatar de ivovid
    amigo parabens

    aki tb estou pra instalar uma de 42m gostaria se possivel q vc me passase como fez a fundação da torre (cocretagem) aki a minha vai ter 1.6m na base ela e triangular

    comomvai ser numa area residencial estou tendo muito cuidado + gostaria de oritações para naum cometer erros , tb tenho um engenheiro eletricista comigo + gostaria de saber como vez a sua

    + uma vez parabens

    ivovid@hotmail.com

    ivovid
  19. Avatar de Josue Guedes
    A nossa é quadrada, base 2,5m x 2,5m, as ferragem foram fixadas na pedra com enxofre, cerca de 30 pinos com 50 cm, ai depois veio o concreto nivelando a pedra fazendo uma plataforma. Isso tudo foi acompanhado por engenheiro.
  20. Avatar de 1929
    Josué, vivendo e aprendendo. Porque enxofre?

    Li lá no início sobre a fundação ser na pedra. Pode dar mais trabalho mas o resultado é superior.
    Apesar de ter projeto, engenheiro e tal, fiquei curioso num detalhe. Não tem travamento interno.
    Vi algumas fotos de outras que tem uma barra fixada internamente na horizontal entre os cantos.
    A tua é lisa, lisa por dentro.
    Outra coisa: ela é toda aparafusada? Se positivo, fica mais fácil o transporte.
  21. Avatar de Josue Guedes
    O enxofre derretido vira uma resina, que fixa o ferro nos furos feito da rocha, na realidade vira lava vulcânica mesmo! Muito curioso, depois que seca, vira pedra. Tentei tirar um para testar, não sai mesmo. A torre é toda parafusada. Não tem nada no meio.
  22. Avatar de 1929
    Este lance dos parafusos facilita o transporte para regiões distantes como a minha.
    E este enxofre é aquecido e preenche todo o buraco onde fixa a base? Não vai nada de concreto dentro dos buracos? Mais uma novidade.
  23. Avatar de Josue Guedes
    Isso mesmo.
  24. Avatar de 1929
    Nunca imaginei que isso fosse possível.
    Como voce furou na pedra, deve ter feito um furo para cada pé da base?
    Eu vi um caso parecido onde o sujeito fez um furo de 20cm de diâmetro por 2m de fundo, para cada pé, direto na lage de pedra. E aí fez a ferragem entrar lá e concretou. Qual a vantagem de usar o enxofre?
