gente no dataset informa que pode ser de 10,5v para cima, para que essa discutição?
o POE original já vem 24V, pois tem muito gente ligando rocket a 50mts do poe.
esse negocio de ligar fio azul, marron e talz, é bem menos gambiarrento a utilização de POE que custa misérias.
Grande desculpa... pelo seu comentário.. mais a questão é.. ter ou não ter 110V ou 220V em cima de uma morro a 588 de altitude....Citação:
Postado originalmente por gzanatta00
Pois essa aqui mensagem aqui é o inicio do Tópico
=========================================================
Rocket M5 funciona em 12v
Nikollas
Ola,
Tenho um ptp de 50km dual com rb 433 e gostaria de fazer um teste com o rocket M5 e gostaria de saber se possivel eu usar 12v nele pois a energia que tenho para alimentar as rb é 12v.
Att...
=========================================================
E outra não é gambiarra é alteração no circuito.... se vc isolar com FITA Durex é outra coisa.... Fazendo nos Padrões ja tenho outro nome..
Sucesso para todos..
srsrsr
a discussão é porque tem gente que opina que nunca botou a mao nesse equipamento e nem sabe o que é datasheet dizendo que não funciona mesmo varios dizendo que tem funcionando dessa forma sem problema ou perda de desempenho algum.Citação:
Postado originalmente por gzanatta00
Galera,
fiz uma ilustracao para ligar equipamentos da ubiquiti em 12v baseado no que os experts ai do assunto descreveram no tópico. È simples, mas talvez ajude alguem!
Anexo 19284
:creep:"Postzinho à parte":-> Me corrigam se estiver errado...estou pensando em fazer a ligacao de um link (6 estacoes Nanobridge M5 - em GO) direto em 12v, e colocar, aonde possivel um Carregador de Bateria 3 Amp 13,8v com baterias estacionarias. A energia da cidade e horrivel... queima tudo que ve pela frente!..porisso achei a ligacao direta em 12v uma boa saída. Seria uma solucao para lugares onde a energia é de má qualidade? (visto que o transformador tem seleção automatica da tensão de rede (de 85 a 265VAC). (DPS´s à parte)...
[s] a todos,
murk
Valeu amigo pela iniciativa...Citação:
Postado originalmente por coidiloko

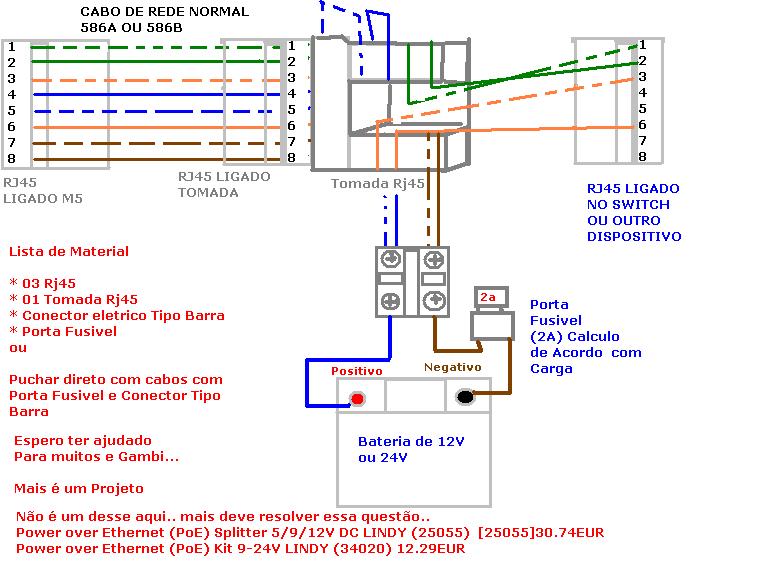

Voce pode fazer o Cabo normal...ou com a Tomada
Sendo um cabo feito normalmente
Depois fazendo a tomada apenas com cabos verde e larajanda ligado no Switch
Depois os cabos marron e azul ligado na bateria com um conector tipo barra mais um fusivel
Deve resolver...
Desculpem.. não sou bom de desenho..
Mais deve ajudar... a todos...
ou Compra um desse poe ai mesmo.. que resolve....srsrsrs
Sucesso
Anexo 19285
Fantoxy,
gostei da ideia do fusivel..Me perguntei o seguinte: nao seria mais correto colocar o fusivel no polo positivo da bateria? Nao estou achando fusivel de 2A de plastico...sera que existe?ate agora so encontrei 2A de vidro...
valeu pela iniciativa tb!
[s]
É complexo.....Citação:
Postado originalmente por coidiloko
Você está certo... de uma forma grosseria...
Polo positivo ele e fraquinho não tem eletrons....... é já o Negativos tá derramando de eletrons...... por isso que não se deve colocar bateria no chão ela descarrega.. a terra e carregada de eletrons -.... ai se o cabo positivo se desprender.... pode dar curto... am alguma parte negatica do circuito.
---------
A função do fusível, é de interromper a passagem de corrente, caso haja um curto circuito no cabo de alimentação do sistema de som, evitando o aquecimento do mesmo, impedindo que possa incendiar carpetes, bancos, etc. Este porta fusível deve se instalar próximo a bateria.
(Aqui não diz o local ao certo)
A corrente elétrica consiste no movimento ordenado de cargas elétricas, através de um condutor elétrico. A corrente elétrica é definida como corrente elétrica real (sentido do movimento dos elétrons) e corrente elétrica convencional (consiste no movimento de cargas positivas).
Anexo 19577
Anexo 19578
Como já aprendemos asssim... entaumm
Proteção no Positivo.....
Valeu..obg...
Sendo fúsível tão importa o tipo, vai estourar quando exceder a carga que é o princípio !
Melhor ainda nesse sistema seria aquele de vidro com uma molinha dentro. (Chamado Fúsível de Retardo)
Valeu pelas respostas pessoal,
acho que a questao da ligacao ficou bem clara na ilustracao...queria perguntar ai pra galera quantos metros voces acham que posso colocar as baterias estacionarias das NanoBridge. O que voces acham ser o limite de distancia? No caso de uso da fonte ligada em AC, eles falam em bons resultados com ate 35 metros de cabo poe... Como ficaria isso no caso da ligacao direta em bateria 13,8v?
[s] a todos
Funciona muito bem com essa variação de voltagem, aliás funciona melhor em 24v !Citação:
Postado originalmente por coidiloko
Kleber meu bom xará, isso é lenda urbana!!! ahruaehurahrCitação:
Postado originalmente por pkmc
pois eh, uns acham que os radios rodam mais estaveis em 24v, outros ja acham que é lenda. Ate acredito que em 24v ela fique um pouqinho mais estavel e em 24v voce podera puxar o cabo poe um tanto maior. Mas a performance nao sera completamente diferente e pra mim, so o comprimento maior do cabo poe nao justifica o gasto a mais....é muito gasto pra pouca coisa...(no meu caso com 4 estacoes)
teoricamente, em 12v, tb poderei puxar pelo menos uns 20m de cabo poe, certo?alguem ja fez essa experiencia? Qual o tamanho de cabo poe (em media) voces costumam deixar? Vou tentar medir com um multimetro a tensao que chega na ponta do cabo...
[s]
Se o equipamento funciona entre 10.5~25V, o que vale levar em consideração é a potência, no caso do Rocket a potência máxima de entrada é 8W, então o cálculo da corrente vezes a tensão deverá ser usada.
Então tanto faz usar 24V ou 12V se as potências forem iguais? Depende de alguns fatores, como a distância do cabo de alimentação, a bitola desse cabo, o metal usado no cabo. Então, usando esses cálculos, descobriremos que uma das poucas vantagens dessa tensão (24V) é a menor perda da corrente da fonte à entrada da alimentação do Rocket.
Concluindo, se entender como dimensionar a alimentação de acordo com esses indicadores físicos e matemáticos tanto faz, caso contrário opte sempre pelo 24V, que as possibilidades de perda no desempenho são menores.
Valeu mesmo..Citação:
Postado originalmente por kleberbrasil
Resumindo..
Vc tem um carro com 12 velocidade transportando 1000kg num trehco de 30km.....
Depois vc tem um carro 24 velocidades transporta 1000kg no mesmo trecho de 30km
Quem sofre mais desgate de energia..?
R 12v pela distancia...
com Kleer ja falow... fazer os calculos.... srsrs
Se for via Poe 24v tem menas perdas... se for Poe 12v..voce tem de colocar os cabos corretos....
não porque deu certo em um caso.... srsr
Mais faz o dimensionamento correto.. não terá problemas..
Dica...
Colocar Bateria Meio da torre + Painel + Caixa hermetica...( Deixa tudo la dentro - Router Ligações etc...sendo no meio do mato.. isso se não de problema com fiscalização ..saindo das normas.... é uma dica... e não uma certeza....srsrsrs)
Sucesso... a todos com o dilema...
12v? ou 24v?
Pessoal,
acabo de receber o modem para ligacao da banda larga do link em Goias. O modelo e o Thomson TG508 (entrada 9v, 1A)...
Para ligar o modem direto na bateria 12v, segundo nosso amigo FANTOXY, preciso de um Regulador de Tensao LM7809 (converte 12v para 9v), um dissipador de calor ( Qual dos modelos a seguir seria o correto? Dissipador de Calor ), e um capacitor bipolar 16v ou superior (tambem nao sei qual o modelo correto?http://sucitech.com.br/loja1/index.p...mid=1&TreeId=8).
Eis meu pedido aos experts (Fantoxy, ou algum que entenda do assunto): poderia passar o modelo do capacitor bipolar 16v e do dissipador de calor que de certo para esse caso?(http://sucitech.com.br/loja1/)-> essa loja me parece ter todos os componentes...so tem que escolhero o correto..
..to indo amanha pro Goias para finalizar esse link e preciso comprar essas pecinhas antes...URGENTEEE..
aguardo uma resposta o mais breve possivel...
valeu pelo help!
grande abraco a todos!
Quanto ao modelo de dissipador não há tanto dilema pois dissipando o calor é a conta.Citação:
Postado originalmente por coidiloko
Agora usar capacitor BIPOLAR em um sistema destes é coisa pra DOIDO para filtrar corrente alternada se usa capacitores eletrolíticos POLARIzados, tipo 1000 mf x 16 V
Kleber, valeu pela resposta rapida!
entao so preciso de um regulador de tensao e um dissipador de calor? Pena que o modem thomson tg508 nao e 12v...facilitaria bastante..estive ate pensando em compraroutro modem com entrada 12v pra por no lugar...mas ate onde pesquisei, so os D-link tem entrada 12v e isso encareceria o projeto...os tp-link tb sao 9v.. :(
ja pensei tb em ligar o modem num inversor 12v para 220v que tenho..o problema do inversor é que consome mutia corrente da bateria, certo?
Se eu ligar o modem direto na tomada, vai torrar em questao de horas...entao, so tenho 2 opcoes:
-> inversor 12v para 220v, OU ligacao direta em 12v com regulador de tensao para 9v + dissipador de calor
o que voces acham?
[s]
Estava viajando.. Desculpa em não responder logo...Citação:
Postado originalmente por coidiloko
Bem simples... quanto maior o dissipador mais calor ele vai dissipar... esfriando seu dispositivo... Pega um cooler Velho... coloca nele... aqueles de Plava de Video..
Mais Pode ser esse modelo aqui...
http://sucitech.com.br/loja1/compone...6537ad2018.jpg
Tipo... todo dispositivo tem uma tolerância de tensão na sua entada...... no caso do seu Moden entrada de 9V pode ser que ele aceite o 12v.... ou se nao... colocar o regulador lm com saida de 9v..vc não vai se arrepender... e circuito fica baratinho... e consumo.... bem........ baixo coisa de 0,00 alguma Amper....
E caso vc coloque esse inversor... vai pucha de sua bateria.... descarregando rapido.. fora o travamento.....
Tenho como experiência em um Enalce entre o TO e MA 45km.. Amigo meu colocou os tais inversores... nas Rocket....ficaram tavando direito.. 4 a 6 Baterias estacionarias... Eu Sugeri... a ele que coloca-se direto da Bateria....
Já faz 3 meses... funcionando numa boa.... montou tudo certinho POE... ficou show...
Sucesso no seu
Espero ter ajudado...
Monta o circuitinho do 7809 em um dissipador, (Não precisa ser muito grande e nem de ventilador), com capacitor eletrolítico de 1.000mf x 25v na saída, que vc vai ter uma enerigia Limpa e de ótima qualidade, pois a linha 78XX é muito estável !Citação:
Postado originalmente por coidiloko
Galera, eu aqui denovo...
to com uma duvida quanto ao consumo dos radios ubiquiti ligados diretamente na bateria 12v...vou exemplificar:
nesse pdf de especificacoes ( http://www.ubnt.com/downloads/UBNT-A...pecs-gen_4.pdf ) dos produtos ubnt, a 8a coluna mosta o maximo de power in (em Watts) que cada equipamento consome. Por ex. uma NanoBridge M5 tem um "max. power in" de 5.5 Watts. Ou seja, o consumo maximo dela é de 5.5 watts.
Agora se olharmos a fonte dela (24v a 0,5A) e levarmos em conta a regra P=UxI, (Potencia=Tensao x Corrente) teriamos:
P(potencia em Watts) = 24v x 0,5 A -> U= 12 watts ... Qual seria o real consumo de uma NanoBridge M5 ligada em uma bateria 12v?
5.5 Watts/hora como no pdf, ou 12 Watts/hora, conforme calculo?
estou dimensionando um painel solar e bateria para tocar 2 NanoBridge, porisso preciso saber o real consumo dos equipamentos (nanobridge m5) ligados a uma bateria 12v? e 5.5 watts/ hora e beeeem menos do que 12 watts/hora!
e ai, o que os experts no assunto falam?
[s]
abri um topico sobre o assunto - acompanhem:
https://under-linux.org/f169/rocket-...em-12v-146477/
Amigo Resumindo....Citação:
Postado originalmente por coidiloko
Seu calculo foi para descubrir se sua fonte fornece corrente suficiente para seu equipamento, pois o mesmo tem um consumo de 5.5W/h..
Entendido?
Para saber mesmo o consumo do seu equipamento teria de ter um Amperimetro ou watimetro...true rms..
Colocar seu equipamento em produção.. e fazer um up ou dow de uma ponta na outra...ai fazer as medições com um dos instrumentos de medições assim vc iria saber qual real consumo...de CORRENTE(A)!!
Nessa linha de pensamento... você terá de ligar todos os equipamentos e medir o consumo total em produção... caso não ache as informações de consumo horas... ou dimensionar conforme as fontes... assim... não terá erro...
Sucesso
Citação:
Postado originalmente por wppitp
Ola wppitp,
Onde vc comprou esse duto (duto ceu tubo), tem como passar o nome certinho, estou com problema parecido aki.
Grato.
galera o lance e o seguinte.. a rocket funciona sim em 12v sem qualquer problema e pra quem fala que e gambiara.. calma la.. pois nao e todo lugar que tem energia . eletrica .. certo.
e outra tenho ptp com 12v bateria no pe da torre 4o metros subindo cabo pp 2 por 2 e meio, entao retiro o fio azul + / marron - um pedaço simples de 1 metro no maximo ..sempre ligando e isolando bem, e funciona perfeito isso nao e teoria e pratica blz qualquer duvida estamos ai .. abraço a todos.
Comprei na Santa Rita, e funcionou sim, certinho. Ja vi gente colocando Papel aluminio no rocket, para evitar interferencias, e pior q o cara q daqui de perto, e diz que resolveu o problema, ja que nao da pra colocar dentro de uma caixa hermetica.
Eu uso o rocket m5 em 12v com a placa solar
ai uma maravilha
show de bola
ptp 89km
serra com serra
ai na outra serra era fonte original
começou a da problema de faltar muita energia
fui la e coloquei um fonte flutuante e uma bateria
ai vem a desgraça
funcionava normal
adivinha
sinal dos rocket era Chain 0 -71 Chain 1 -69
Depois da bateria Chain 0 -92 Chain 1 -78
horrivel
ja vi q em 12 pode ate funcionar
mais perde Muito desepenho conseguia antes 50mb full as vezes 40full
depende do clima
pois e muita distancia
Resolveu o problema
quando botei 24volts nas duas ponta
ficou melhor q era antes
ai fica adica
O problema não eh a voltagem, mas a fonte... E a melhor dica eh usar sempre q possivel a fonte original da Ubiquiti, preferencialmente bem perto das antenas...
Utilize apenas um Injetor POE que Resolve esse Problema sem precisar cortar o cabo de Rede
Quanto a Energia a ser usada utilize a bateria, para carrega-la existem vários controladores de Carga 12v,24v ou 48v Aqui um Exemplo
Espero ter ajudado amigo
Citação:
Postado originalmente por coidiloko
amigo seu problema nao e bateria aqui tenho varios pontos desde jeito e funciona tudo perfeito bateria freedom DF2000 115Ah 12v - tenho dela aqui em lugares ja faz 1 ano.
Onde vc compra essas baterias?Citação:
Postado originalmente por wescleywifi
Kleber compro de uma rapaz aqui na cidade mesmo - R$ 380,00 ele compra em Goiania - go creio que la nao passa dos R$ 250,00 - muito show e colocar e esquecer - voce nao lembra mas a alguns anos eu vendi net pra voce (discada) em Goias - interior - acho que gostei rsrs hoje sou sócio proprietario do melhor provedor da cidade - abraço.
Bahhhhhhhh... Mas claro que lembroooooooooooo... Como vc tá velho???
Citação:
Postado originalmente por wescleywifi
90% dos produtos wireless da Ubiquiti funcionam de 12 a 24v,se nao me engano acho que so a picostation que nao,mas tem naquele pdf explicativo la no começo,nao ha nenhum problema em ligar uma Nano 5 em 24v ou uma Rocket em 12v.
