    Padrão Exemplo de uma torre estaiada

    Exemplo de uma torre estaiada de 24 mts.

    Alguns cuidados quanto a instalação da Torre
    No caso de se instalar um para-raio, o cabo de descida do
    mesmo deve ser isolado da torre.

    Torres acima de 15 metros devem ser sinalizadas com
    lâmpada de topo conforme Normas da Força Aérea.

    Nos estaios pode-se usar cordoalha de aço ou cabo de aço.

    Usar esticadores p/ esticar os estaios e balizar a torre.

    Não ligar o aterramento dos equipamentos ao terra do para-raio.

    Não fixar os estaios em árvores e também evitar fixá-los em
    muros fracos ou pontos não confiáveis.

    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         Base torre.bmp
Visualizações:	14953
Tamanho: 	683,1 KB
ID:      	4411   Clique na imagem para uma versão maior

Nome:	         TORRE 24 mts.bmp
Visualizações:	17465
Tamanho: 	817,6 KB
ID:      	4412

    Última edição por Magal; 12-07-2010 às 11:33.

  2. #2

    Thumbs up

    Citação Postado originalmente por Magal Ver Post
    Exemplo de uma torre estaiada de 24 mts.

    Alguns cuidados quanto a instalação da Torre
    No caso de se instalar um para-raio, o cabo de descida do
    mesmo deve ser isolado da torre.

    Torres acima de 15 metros devem ser sinalizadas com
    lâmpada de topo conforme Normas da Força Aérea.

    Nos estaios pode-se usar cordoalha de aço ou cabo de aço.

    Usar esticadores p/ esticar os estaios e balizar a torre.

    Não ligar o aterramento dos equipamentos ao terra do para-raio.

    Não fixar os estaios em árvores e também evitar fixá-los em
    muros fracos ou pontos não confiáveis.

    Ola amigo.

    Voce sabe se tem que fazer alguma coisa extra para torres estaiada com mais de 30 metros?
    To pensando em usar de 50metros.

    Tipo alguma sinalizacao diferente, para-raio diferente, etc.

    se der poe a norma ai pra nos.

    Agradeço a ajuda

    abs.
    Última edição por ricsabreu; 25-05-2009 às 22:01.



  3. #3
    Moderador Avatar de Magal
    Ingresso
    Mar 2007
    Localização
    Rio de Janeiro
    Posts
    2.043
    Posts de Blog
    118

    Padrão

    Somente o cálculo dos estaios é diferente por causa da altura, o resto é igual.


    Citação Postado originalmente por ricsabreu Ver Post
    Ola amigo.

    Voce sabe se tem que fazer alguma coisa extra para torres estaiada com mais de 30 metros?
    To pensando em usar de 50metros.

    Tipo alguma sinalizacao diferente, para-raio diferente, etc.

    se der poe a norma ai pra nos.

    Agradeço a ajuda

    abs.
    Última edição por Magal; 27-05-2009 às 23:22.

  4. #4

    Padrão

    Vc teria o calculo de distancia de estaio para torres de 15mts?



  5. #5

    Padrão

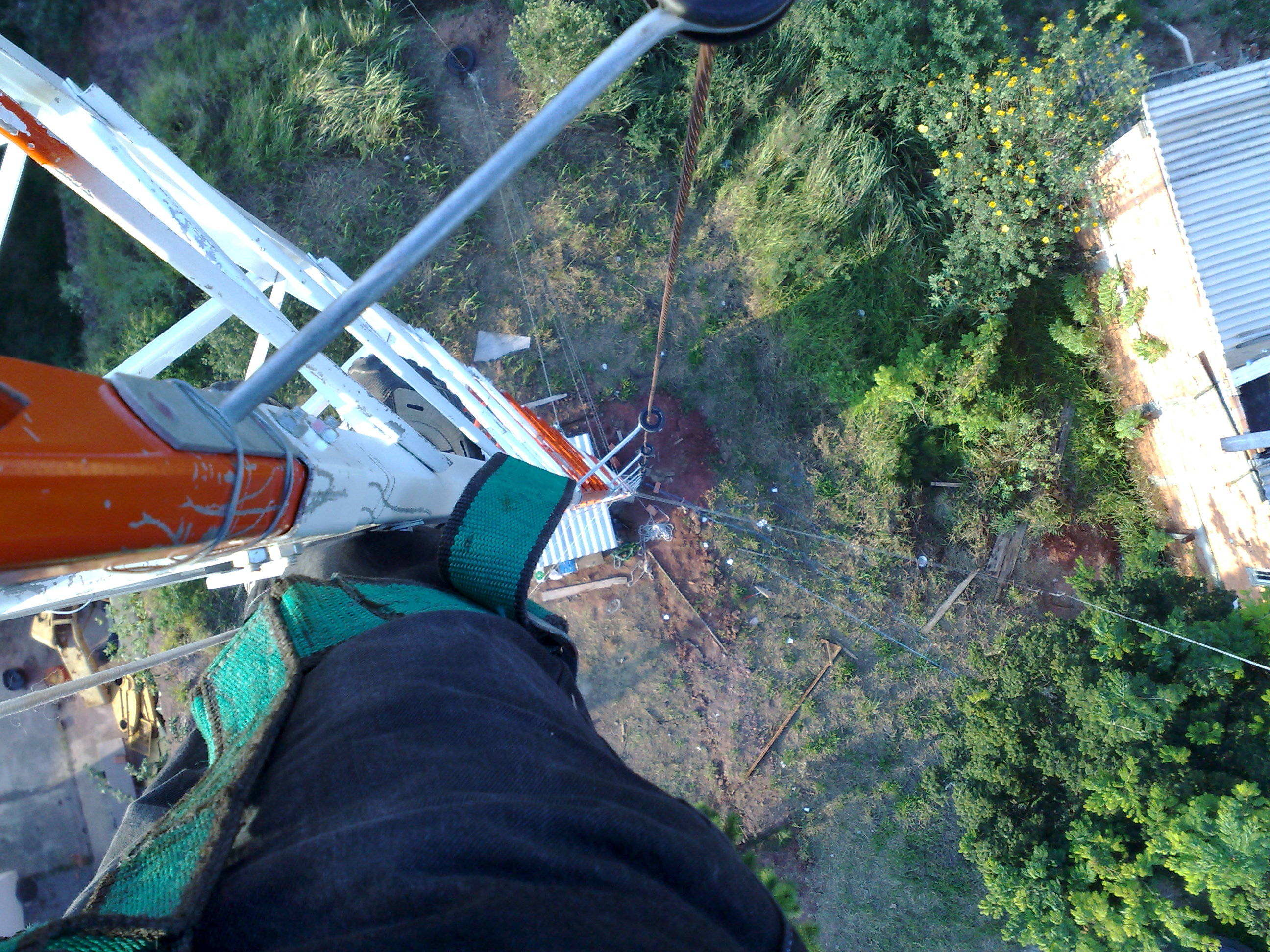

    Pessoal, segue algumas imagens de uma das minhas torres, todas da Icasol, conforme projeto deles a fundação para os estaios fica +- 10 M do centro da torre.
    (detalhe, na foto dos estaios, a torre ainda não estava toda montada)
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         12052009305.jpg
Visualizações:	4391
Tamanho: 	1,34 MB
ID:      	4442   Clique na imagem para uma versão maior

Nome:	         01052009212.jpg
Visualizações:	5618
Tamanho: 	1,64 MB
ID:      	4443


  6. #6

    Padrão

    Citação Postado originalmente por Magal Ver Post
    Exemplo de uma torre estaiada de 24 mts.

    Alguns cuidados quanto a instalação da Torre
    No caso de se instalar um para-raio, o cabo de descida do
    mesmo deve ser isolado da torre.

    Torres acima de 15 metros devem ser sinalizadas com
    lâmpada de topo conforme Normas da Força Aérea.

    Nos estaios pode-se usar cordoalha de aço ou cabo de aço.

    Usar esticadores p/ esticar os estaios e balizar a torre.


    Não ligar o aterramento dos equipamentos ao terra do para-raio.


    Não fixar os estaios em árvores e também evitar fixá-los em
    muros fracos ou pontos não confiáveis.


    po Magal valeu mesmo ajudou muito amigo ..é sempre bom umas ilustrações para clarear a mente



  7. #7

    Padrão

    Citação Postado originalmente por damacenoneto Ver Post
    Vc teria o calculo de distancia de estaio para torres de 15mts?

    pelo que entendi é a metade tipo a da foto que o magal mostrou tem 24 metros ai a distancia é 12 metros ..ai para 15 metros a distancia seria 7,5 metros acho que é isso ..pois a somados catetos é igual ao quadrado da ipotenusa elevado ao cubo rsrsrsrsrs

  8. #8

    Padrão

    Citação Postado originalmente por agpnet Ver Post
    Pessoal, segue algumas imagens de uma das minhas torres, todas da Icasol, conforme projeto deles a fundação para os estaios fica +- 10 M do centro da torre.
    (detalhe, na foto dos estaios, a torre ainda não estava toda montada)

    AGP, estou para comprar uma da Icasol. Quantos metros é a tua? Eles dizem que pode ir até 40m.

    Eu notei uma coisa. A pintura parece que descasca fácil, pois vi alguns riscos na pintura. Ou foi por acaso?
    E tu não quiz nem perder tempo fazendo a furação para os isoladores do pararraios.
    Vou me lembrar disso na hora que comprar, para fazer a furação na bancada.
    Uma das minhas torres que fiz aqui mesmo, o serralheiro também não fez a furação e eu não me antenei nisso. Só depois de levantar a torre é que notamos, e daí a solução foi furar lá em cima para cada isolador. Bota trabalhão. Mas a tua solução foi mais fácil. Bem bolado.

    Tem outra coisa que eu notei na foto. Não me leve a mal, pois isso aconteceu comigo também.
    A pessoa que montou uma das minhas, não colocou a sapatilha entre o cabo de aço e o esticador.
    Isto ajuda muito para não ferir o cabo de aço. Eu comprei as sapatilhas e dei tudo para ele. Como eu não pude estar junto na hora da montagem, quando cheguei lá, já estava tudo esticado mas sem as sapatilhas. Futuramente vou ter que refazer isso.



  9. #9

    Padrão

    Citação Postado originalmente por 1929 Ver Post
    AGP, estou para comprar uma da Icasol. Quantos metros é a tua? Eles dizem que pode ir até 40m.

    Eu notei uma coisa. A pintura parece que descasca fácil, pois vi alguns riscos na pintura. Ou foi por acaso?
    E tu não quiz nem perder tempo fazendo a furação para os isoladores do pararraios.
    Vou me lembrar disso na hora que comprar, para fazer a furação na bancada.
    Uma das minhas torres que fiz aqui mesmo, o serralheiro também não fez a furação e eu não me antenei nisso. Só depois de levantar a torre é que notamos, e daí a solução foi furar lá em cima para cada isolador. Bota trabalhão. Mas a tua solução foi mais fácil. Bem bolado.

    Tem outra coisa que eu notei na foto. Não me leve a mal, pois isso aconteceu comigo também.
    A pessoa que montou uma das minhas, não colocou a sapatilha entre o cabo de aço e o esticador.
    Isto ajuda muito para não ferir o cabo de aço. Eu comprei as sapatilhas e dei tudo para ele. Como eu não pude estar junto na hora da montagem, quando cheguei lá, já estava tudo esticado mas sem as sapatilhas. Futuramente vou ter que refazer isso.
    1929, a minha torre é de 30m (incrível, ela veio desmontada dentro de um fiat uno!) pesa em torno de 230kg (só a torre), os riscos foram bobeira mesmo, a pessoa que montou era especialista em mk... rs... eu montava e o cara subia os módulos e parafusava la em cima... só tive coragem de subir depois que ela estava toda estaiada. Quanto aos isoladores, utilizei o arame galvanizado (o mesmo que prende os cabos nos postes de energia elétrica), não mexi na estrutura da torre, ela é tão bacana que depois que você alinha os módulos no chão, vai que nem lego... um depois do outro, e o Rubens da Icasol tem uns 2 videos no youtube mostrando como montar, junto com a torre veio um papel com todos os materiais e medidas dos equipamentos de para-raios e a luz que fica la em cima, entreguei a lista na elétrica e eles tinham tudo.
    Uma coisa que eu fiz, e acho que vale a dica é, utilizei cada extremidade do triangulo para uma função diferente, uma para o isolador, outra para o cabo(PP) do sinalizador e a outra eu fiz uma coisa legal, utilizei aquelas mangueiras de poço pretas de 3/4 (quem mora em interior conhece bem....) e passei os cabos de rede dentro dela, até a caixa da rb, e fixava a mangueira na parte interna da torre com o arame galvanizado, os cabos ficaram bem protegidos..
    Agora quanto ao cabo de aço, só Deus sabe quando vou mexer...
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         imagem.JPG
Visualizações:	781
Tamanho: 	8,0 KB
ID:      	4444

  10. #10

    Padrão ICASOL FABRICACAO DE TORRES

    Galvanizada com Epoxi
    FACILIDADE DE MONTAGEM DO MODULO VISTO QUE CADA PEÇA PESA APENAS 13,5Kg ,NÃO TEM NEHUMA SOLDA, TODA PARAFUSADA.VOCÊ PODERÁ UTILIZAR ATÉ 20 MÓDULOS SOBREPOSTOS,FAZENDO A MONTAGEM DE UM MÓDULO SOBRE O OUTRO COM PARAFUSO DE FIXAÇÃO....



    WWW ICASOL.ORG



  11. #11

    Padrão

    Icasol Muito Bom ...porem Caixa Baixa Please ..abraços

  12. #12
    Avatar de marcelomg
    Ingresso
    Jan 2006
    Localização
    São Lourenço do Sul, Brazil
    Posts
    1.476

    Padrão

    Pelo que entendi ela é vendida toda em módulos, quanto custa uma torre dessas?



  13. #13

    Padrão Torre estaiada

    Torre estaiada com Projeto e ART

    Nota: A torre de telecomunicação deve ser feita, como qualquer outra estrutura metálica, de acordo com um projeto técnico. Nesse projeto são dimensionados os parâmetros da estrutura, como tamanho, peso máximo suportado, material a ser utilizado, etc. Esse projeto tem um responsável técnico: o engenheiro.
    O projeto da torre, como de qualquer outra estrutura metálica, deve seguir a regulamentação do Conselho Regional de Engenharia, Arquitetura e Agronomia (CREA). O responsável técnico pelo projeto deve fazer uma Anotação de Responsabilidade Técnica (ART) no CREA para cada projeto de torre que for executado.
    Por sua vez, o engenheiro civil deverá fazer o mesmo procedimento no CREA para calcular e executar a fundação da estrutura, analisando o solo e outras variáveis.
    Por fim, a empresa de telecomunicação que adquiriu a torre deverá providenciar o pedido de licenciamento junto aos órgãos competentes para a sua instalação (CREA, Prefeitura, Meio Ambiente, etc.).
    Após a instalação e fiscalização dos órgãos acima citados, o empreendimento é concluído, aprovado e licenciado. Se houver algum acidente, com vítima fatal ou não, os órgãos competentes, a Polícia Investigativa e/ou CREA, deverão apurar as responsabilidades do fato.
    Assim, caso a empresa tenha descumprido algum item do projeto para fabricação, instalação e manutenção corretiva/preventiva, o engenheiro responsável por alguma dessas etapas poderá responder civil e criminalmente.

    PROCEDIMENTOS PARA TRABALHO EM ALTURA
    Objetivo: regulamentar os serviços em locais elevados, estabelecendo padrões mínimos de segurança, bem como cumprir exigências legais, visando garantir a segurança física do trabalhador.

    Observação - O serviço só será iniciado após a emissão da permissão para trabalhos especiais (PT).

    PESSOAL
    1) O trabalhador deverá possuir Atestado de Saúde Ocupacional (ASO), constando exame de Eletroencefalograma, emitido pelo médico coordenador do PCMSO acusando que o trabalhador esteja apto para executar trabalhos em altura.

    1.1) Poderá ser necessário outros exames a critério do médico da empresa.

    1.2) A validade do ASO para trabalho em altura será de 6 meses. A data do vencimento do ASO e anotação de “apto” para altura deverá constar no crachá do funcionário

    1.3) O trabalhador deverá possuir idade entre 21 e 45 anos e biotipo adequado.

    2) Ser especializado no trabalho em que for executar, bem como estar familiarizado com os equipamentos inerentes ao serviço.

    3) Utilizar os EPI’s (Equipamentos de Proteção Individual) conforme disposto na NR 6 e NR 18 da Portaria n.º 3.214/78 do Ministério do Trabalho, vigente e os indicados pela Segurança do Trabalho da empresa.

    4) É obrigatório uso do cinto de segurança, tipo pára-quedista com duplo talabarte para todo serviço em altura.

    5) Todos os trabalhadores em serviço em altura devem utilizar-se de capacete com jugular.

    6) Utilizar roupas adequadas ao trabalho executado, não sendo permitido o uso de sandálias e chinelo.

    7) Não é permitido brincadeiras, ou jogar ferramentas do local elevado.

    8) Utilizar o cinto porta-ferramentas ou bolsa própria para guardar e transportar ferramentas manuais.
    ...
    att;
    icasol

    ww icasol.org
    Última edição por zerubao; 10-10-2010 às 09:38.

  14. #14

    Padrão

    Olá, Amigos do Fórum...

    Consegui 3 módulos de torre de 1,5m cada e pretendo colocar em cima da laje... mas minha preocupação é com o telhado... como posso fazer para vedar a abertura por onde o módulo vai passar? Alguém já passou por isso ou pode dar alguma idéia de como proteger das ações do tempo? Desde já agradeço.

    Forte abraço.



  15. #15

    Padrão Torre estaiada

    Sim,

    vc pode usar fibra ou silicone....

    Att;

    www. icasol .org

  16. #16

    Post ajuda ai povinho abençoado

    pessoal tenho um terreno de 12x40 conversando com alguns engenheiros me disseram q é possivel eu implantar ela aqui ,uma torre de 50 m , alguem poderia o projeto das bases só para mim ver como vai ficar ,me falaram em 6 bases ... se me passagem ajudariam muito ,tudo é valido ,fotos pdf,e onde compro acessorios de torres ,tipo para raio ,luz etc...pela internet ...abraços fique com Deus



  17. #17

    Padrão

    Citação Postado originalmente por zerubao Ver Post
    Torre estaiada com Projeto e ART

    Valor do metro é 84,41 ja galvanizada e pintada com epoxi..

    att;
    icasol

    ww icasol.org
    amigo no site esta mostrando R$ 94,10 o metro, qual o valor correto? ou sao produtos dif?

  18. #18

    Padrão

    Citação Postado originalmente por Poemander Ver Post
    Olá, Amigos do Fórum...

    Consegui 3 módulos de torre de 1,5m cada e pretendo colocar em cima da laje... mas minha preocupação é com o telhado... como posso fazer para vedar a abertura por onde o módulo vai passar? Alguém já passou por isso ou pode dar alguma idéia de como proteger das ações do tempo? Desde já agradeço.

    Forte abraço.
    Tem que mandar fazer num serralheiro ou funileiro, uma proteção semelhante a usada em chaminés de lareiras. E ainda fica o centro da torre. É complicado isso. Não tem como colocar fora do telhado?



  19. #19
    Não Registrado
    Visitante

    Padrão

    Citação Postado originalmente por braw Ver Post
    amigo no site esta mostrando R$ 94,10 o metro, qual o valor correto? ou sao produtos dif?
    SIm projeto sofreu alteracao...essa de 84,40 nao temos mais...

  20. #20

    Padrão

    so para deixar minha opiniao. eu so da ideia que os estaios devem ser colocados na metade da altura da torre.
    ex. torre de 40m
    a sapata pros estaios devem ficar a 20m da torre
    e na torre coloca as espias a cada 6m de altura, (primeira expia a 12m, 2ª espia a 18m, depois em 24m, e assim vai...)

    todas as torres que temos sao assim. ela fica bem firme. porem ocupa mais espaço em terreno, mas a qualidade da torre fica outra coisa... qm sobe em torre pode afirmar que quanto mais longe os estaios mais firme fica a estrutura...
