  1. #1

    Exclamation Ajuda - Enlace 30 km em 5.8

    Salve galera, sou novo aqui no forum e to com uma dúvida e vc´s poderiam me ajudar, e o seguinte precisso fechar um PTP de 30 Km, possuo hoje em dia esse enlace com uma repetidora no meio do trajeto mas agora terei de tirar a mesma, tenho 2 antenas zirok 90cm, 2 RB433AH e 2 cartões Engenius, será que da pra fechar?

  2. #2
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão

    Entao brother, pode sim, somente te indicaria usar torres bem altas, e cartoes XR5 em vez de eugenius. a diferença eh brusca!!!
    tbm indico antenas OIW 33dbi.



  3. #3

    Padrão

    pois e, as alturas das torres são uma de 65m e a outra de 32, existe algum programa que calcule o enlace com a topografia do terreno?

  4. #4
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão

    Me manda ae as coordenadas do link que calculo pra vc,ok.



  5. #5

    Padrão

    Coordenadas:
    Ponto 1: Latitude -18.757008° /Longitude -47.463067°
    Ponto 2: Latitude -18.502753° /Longitude -47.408572°
    Altura torre ponto 1 : 30
    Altura torre ponto 2 : 50
    vc tem algum tutorial ai?

  6. #6
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão

    Segue enlace simulado conforme coordenadas.
    a principio não fecha não amigo. pelas coordenadas que postasse esxiste dificuldade pra implemntar o link em 5.8ghz. terias que ter antenas mais altas.
    Em 900mhz fecha tranquilo.
    http://img196.imageshack.us/img196/6997/imagem1bsm.jpg



  7. #7

    Padrão

    Leandro Lopes,

    Nunca pedi favor a voce aqui no fórum, mais venho de publico elogiar a sua conduta e atenção com que responde aos tópicos fazendo uma verdadeira consutoria (gratuita e pública, diga-se de passagem), ao informar aos interessados os resultados obtidos pelo RM.

    Parabéns. São pessoas como você que ajudam a tornar nosso fórum, um verdadeiro portal de tecnologia e conhecimento nessa Brasilzão, e porque não dizer lá fora também, afinal de contas temos muitos outros irmãos em outros continentes.

  8. #8

    Post Ajuda - Enlace 30Km em 5.8

    Citação Postado originalmente por leandrolopeswifi Ver Post
    Segue enlace simulado conforme coordenadas.
    a principio não fecha não amigo. pelas coordenadas que postasse esxiste dificuldade pra implemntar o link em 5.8ghz. terias que ter antenas mais altas.
    Em 900mhz fecha tranquilo.
    http://img196.imageshack.us/img196/6997/imagem1bsm.jpg
    Olá amigo , este software que vc usa é pago ou free ? Se for free tem como passar o nome dele e se for pago onde compro ... Agradeço a atenção ......



  9. #9

    Padrão Tem como vc fazer este calculo?

    Citação Postado originalmente por leandrolopeswifi Ver Post
    Me manda ae as coordenadas do link que calculo pra vc,ok.
    Ponto A
    Latitude: 15°47'52.68"S
    Logitude: 47°53'41.40"O

    Ponto B
    Latitude: 15°44'48.61"S
    Logitude: 47°46'8.47"O

    Ponto C
    Latitude: 15°53'53.11"S
    Logitude: 47°47'5.90"O

    Leandro,
    Preciso fazer este enlace, mas não tenho como fazer o calculo.

    Pretendo sair o link do Ponto A (ainda não tenho torre neste ponto), , no Ponto B ja tenho uma Torre de 22m, eh no Ponto C tenho uma torre de 12m.

    Desde já te agradenço, se poder fazer este calculo pra mim.

    Ney Dourado
    MSN: [email protected]

  10. #10

    Padrão

    Citação Postado originalmente por fitamg Ver Post
    Olá amigo , este software que vc usa é pago ou free ? Se for free tem como passar o nome dele e se for pago onde compro ... Agradeço a atenção ......
    tambem fiquei interessado no programa



  11. #11

    Padrão

    Procura aqui no forum o programinha chamado rádio mobile, do Alan Dias..

  12. #12

    Padrão

    Ajudando um pouco ao Leandro Lopes, o nome do software FREE é Radio Mobile.
    No link Tutorial para uso do RadioMobile - By Alam tem um tutorial elaborado por outro colega do forum.

    laerciok



  13. #13
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão

    Citação Postado originalmente por neydourado Ver Post
    Ponto A
    Latitude: 15°47'52.68"S
    Logitude: 47°53'41.40"O

    Ponto B
    Latitude: 15°44'48.61"S
    Logitude: 47°46'8.47"O

    Ponto C
    Latitude: 15°53'53.11"S
    Logitude: 47°47'5.90"O

    Leandro,
    Preciso fazer este enlace, mas não tenho como fazer o calculo.

    Pretendo sair o link do Ponto A (ainda não tenho torre neste ponto), , no Ponto B ja tenho uma Torre de 22m, eh no Ponto C tenho uma torre de 12m.

    Desde já te agradenço, se poder fazer este calculo pra mim.

    Ney Dourado
    MSN: [email protected]
    Ney, segue enlace simulado conforme anexo:
    http://img212.imageshack.us/img212/2...zsemvisada.jpg
    Não ,ponto 1 para ponto 2 não fecha em 5.8ghz direto.
    No seu caso ou aumenta as torres ou usa 900mhz.
    O ideal seria uamentar as torres.

    No ponto B para o ponto C segue simulação:
    http://img178.imageshack.us/img178/3...parapontoc.jpg

    Tambem temos problemas de visada nesse ponto ao usar 5.8ghz. aumente as torres e use xr+antena disco 33dbi.
    Abraço.

  14. #14

    Padrão Agradecido!

    Leandro, só mais este enlace, tem como calcular?

    Ponto A
    Latitude: 15°47'46.73"S
    Logitude: 47°53'32.73"O

    Ponto B
    Latitude: 15°44'48.61"S
    Logitude: 47°46'8.47"O

    Obrigado

    Ney Dourado



  15. #15

    Post

    qual os tamanhos das torres vou simular 15 de cada lado

  16. #16

    Post

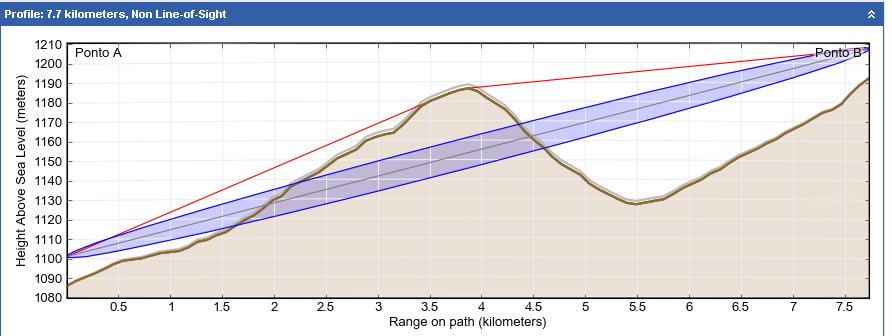

    Nesta simulação não tem visada, ai você tem que fazer uma repetidora no meio do caminho no km 4
    você pretende passa quantos mb nessa ptp ?
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         Ponto A a Ponto B.JPG
Visualizações:	97
Tamanho: 	47,0 KB
ID:      	5069



  17. #17
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão

    Citação Postado originalmente por neydourado Ver Post
    Leandro, só mais este enlace, tem como calcular?

    Ponto A
    Latitude: 15°47'46.73"S
    Logitude: 47°53'32.73"O

    Ponto B
    Latitude: 15°44'48.61"S
    Logitude: 47°46'8.47"O

    Obrigado

    Ney Dourado

    Ney,
    http://img222.imageshack.us/img222/8329/58obstruido.jpg
    novamente tens problemas com morro , mesmo colocando as antenas a 25m em cada torre, em 5.8ghz vc nao fecha. teras ou que construir uma torre no km 3,9 para fechar em 5.8ghz.
    ou usar 900mhz.
    Qualquer duvida estamos a disposição.Abraço.
    Leandro

  18. #18

    Padrão

    amigo muito obrigado pelo calculo, será que rola um tutorial? pesquisei aqui no forum encontrei alguma coisa sobre o radio mobile, mas não obtive sucesso, ficou muito bom mesmo, tentei tambem o linkplanner so consegui fazer os 2 pontos, sem os morros no meio do enlace



  19. #19

    Padrão Agradecido!

    Citação Postado originalmente por wifiinternet Ver Post
    Nesta simulação não tem visada, ai você tem que fazer uma repetidora no meio do caminho no km 4
    você pretende passa quantos mb nessa ptp ?


    Bom Dia Pessoal, andei vendo junto o pessoal aqui, eh agora eu tenho a altura do ponto A.
    Tenho que passa 10MB Full.


    Ponto A (prédio com 70m)
    Latitude: 15°47'46.73"S
    Logitude: 47°53'32.73"O

    Ponto B (torre com 22m)
    Latitude: 15°44'48.61"S
    Logitude: 47°46'8.47"O

    Quem puder calcular o enlace, fico grato.

    Obrigado

    Ney Dourado
    Última edição por neydourado; 05-08-2009 às 10:44.

  20. #20
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão

    Citação Postado originalmente por Romeu007 Ver Post
    amigo muito obrigado pelo calculo, será que rola um tutorial? pesquisei aqui no forum encontrei alguma coisa sobre o radio mobile, mas não obtive sucesso, ficou muito bom mesmo, tentei tambem o linkplanner so consegui fazer os 2 pontos, sem os morros no meio do enlace
    Romeu, tens que utilizar as coordenadas em graus decimais, senão o linkplanner não funciona direito.
    Quanto ao radio mobile, segue o tutorial do alam dias aqui do forum, aquele funciona 100%.
    procura por "tutorial radio mobile"no bos de pesquisa aqui do forum que vc achará o link,ok.
