    Post Antena Patch para toda faixa de 5Ghz com 18 dbi 30º

    Para todos aqueles que precisavam de uma solução para a faixa de 5Ghz, e como havia prometido aqui está postado o projeto de uma antena PATCH que atende toda a faixa de 5Ghz, sensibilidade de 18dbi e 30º de abertura.

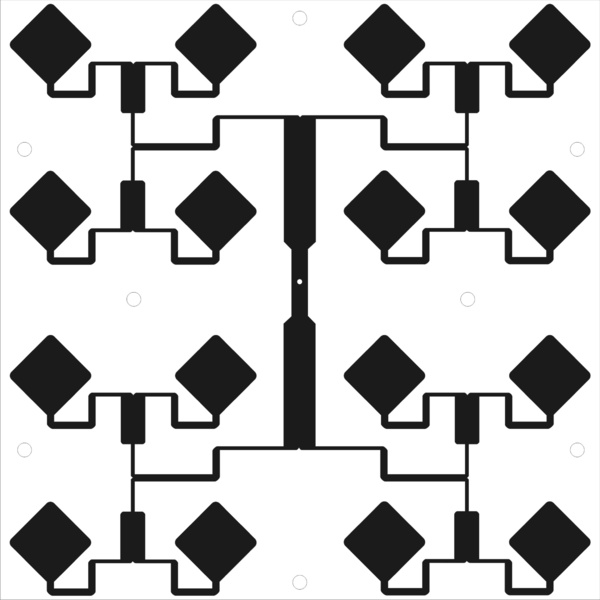

    O Circuito impresso está postado em JPG - 1/1 - 300dpi, o que garante as proporções do projeto.
    A placa de circuito impresso deve ter 170mm x 170mm, e ser o mais fina possível.
    O Refletor deve ter 190mm x 190mm.
    A distância crítica a ser respeitada é entre a Face Cobreada da Antena e o Refletor que é de 4mm, desta maneira não interessando a espessura da placa. Mas quanto mais fina melhor para melhorar a indução.
    Está antena é um circuito aberto, o Positivo vai a placa de circuito impresso e a malha ao refletor.
    O positivo vai no centro do circuito em um ponto ja determinado para o furo.
    Os círculos desenhados no circuito servem para furos, e fixar o circuito ao refletor, e para manter a distância podem ser usadas arroelas de plástico ou vinil.

    Espero que tenha solucionado a maioria das dúvidas, qualquer coisa estou às órdens.

    PS.: Esse projeto, NÃO é uma cópia é um projeto próprio, registrado.
    Livre para uso INDIVIDUAL NÃO COMERCIAL.
