  1. #1

    Padrão SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Pessoal.

    Substitui um enlace mikrotik que só passava 16 megas (8 UP/8 DN) por AirMAX e o link ficou excelente. Está passando 70+ megas (35 UP/35 DN).

    Configuração Antiga:
    RB433 + EMP8602 + Zirok WLL-605 30 dBi (AP)
    RB433 + EMP8602 + OIW 5827 27dBi (CLIENTE)
    PING = 4 ms
    Potência dos Rádios = 14 dBm
    Sinal = -67 dBm
    Throughput máximo = 16 Mbps
    Amplitude do canal = 20 mhz
    NSTREAM = ON

    Nova Configuração:
    Rocket M5 + RocketDISH 30 dBi (AP)
    Rocket M5 + RocketDISH 30 dBi (CLIENTE)
    PING = 2 ms
    Potência dos Rádios = 8 dBm
    Sinal = -62 dBm
    Throughput máximo = 70+ Mbps
    Amplitude do canal = 40 mhz
    WDS = OFF
    AIRMAX = ON (não fez diferença ligado ou desligado porque é P2P)

    Anexei umas capturas de tela pra vocês verem o resultado. Estou muito satisfeito e o cliente ainda mais.

    Clique na imagem para uma versão maior

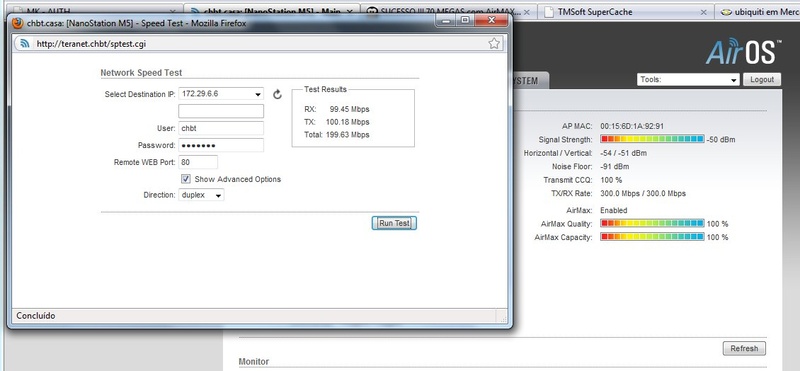

Nome:	         RM5_p2p_12KM_8dBm_70mbps_ubiquiti.jpg
Visualizações:	1461
Tamanho: 	128,8 KB
ID:      	12162

    Clique na imagem para uma versão maior

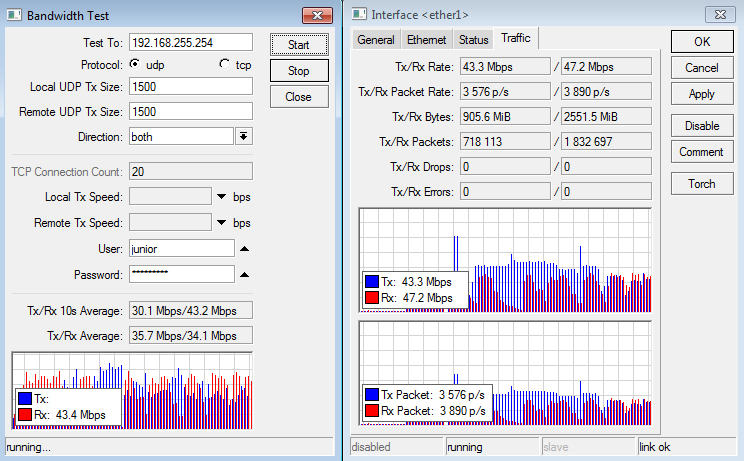

Nome:	         RM5_p2p_12KM_8dBm_70mbps_mikrotik.jpg
Visualizações:	1064
Tamanho: 	295,3 KB
ID:      	12161


    Abraço,

    Zé Alves
    Última edição por granlabor; 10-06-2010 às 23:28. Razão: esqueci ping time

  2. #2

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Amigo ficou muito bom mesmo. Só tira uma duvida amigo, se coloca-se os cartões xr5 da ubiquiti e coloca-se antena de maior ganho você conseguiria passar algo semelhante aos airmax ?



  3. #3

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por mktguaruja Ver Post
    Amigo ficou muito bom mesmo. Só tira uma duvida amigo, se coloca-se os cartões xr5 da ubiquiti e coloca-se antena de maior ganho você conseguiria passar algo semelhante aos airmax ?
    Talvez se usasse o XR5 passaria mais que 16 megas, mas não chegaria a 70 mbps.

    As antenas são bem próximas da RocketDISH (uma tem 30 e a outra 27 dbi) e cada RocketDISH tem 30 dbi. Por outro lado a potência era de 15 dBm contra os 8 dBm do AirMAX

    Se considerar EIRP a configuração antiga era maior que a EIRP atual do AirMAX.

    Creio que a diferença do AirMAX pra 802.11A é a eficiência do conjunto (radio/antena) aliado ao canal de 40MHz. Vou fazer um teste com canal de 20 MHz e publico o throughput efetivo.

    Durante a instalação aumentei a potência do AirMAX para 15 e até 22 dBm e não trouxe melhora de throughput. Na realidade, o throughput diminuiu e o link ficou flutuando com 22 dBm.

    Abraço,

    Zé Alves

  4. #4

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

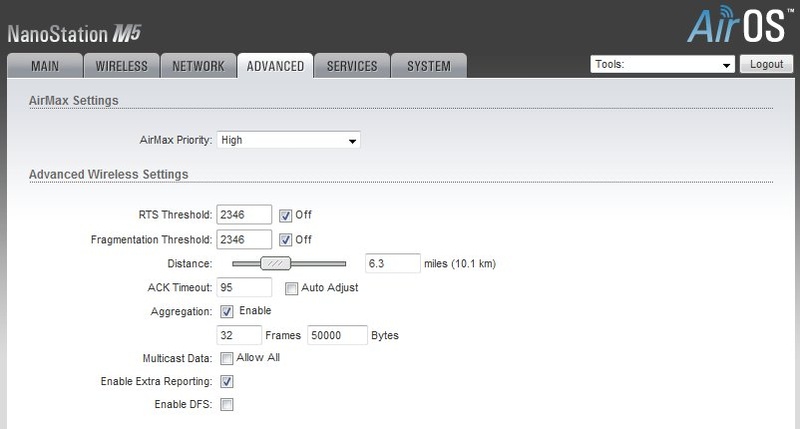

    Testa estas configurações aqui para ver se altera seu Throughput (adaptando o ack para sua distância):
    #PTP com um par de NS M5 a +/- 10Km, visada e nível perfeita.#

    Clique na imagem para uma versão maior

Nome:	         ptp1.jpg
Visualizações:	830
Tamanho: 	60,8 KB
ID:      	12164Clique na imagem para uma versão maior

Nome:	         ptp3.jpg
Visualizações:	780
Tamanho: 	53,7 KB
ID:      	12165Clique na imagem para uma versão maior

Nome:	         ptp2.jpg
Visualizações:	806
Tamanho: 	76,9 KB
ID:      	12166
    Última edição por kryseck; 11-06-2010 às 01:21.



  5. #5

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    outra coisa,testa todos os canais disponíveis,em testes aki de um canal pro outro consegui o dobro de Throughput.
    vlw sucesso ai!!!

  6. #6

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por kryseck Ver Post
    Testa estas configurações aqui para ver se altera seu Throughput (adaptando o ack para sua distância):
    #PTP com um par de NS5 a +/- 10Km, visada e nível perfeita.#
    Oi kryseck.

    Fiz e não deu o mesmo resultado que o seu. Estou revisando pra ver o que eu fiz errado na cópia da tua configuração... aparentemente é o meu firmware que não tem MCS15 (uso firmware v5.2 e só vai até MCS12)

    Mudanças na sua configuração:
    - fixar o ACK TIMEOUT
    - ativar o WDS (dois dois lados?)
    - usar country code como "COMPLIANCE TEST" (dos dois lados?)
    - usar firmware com MCS15

    Aplicando essa configuração o meu throughput caiu de 70+ pra 63 megas. Tem que ver por qual razão a Ubiquiti removeu o MCS15.

    Abraço,

    Zé Alves



  7. #7

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por granlabor Ver Post
    Creio que a diferença do AirMAX pra 802.11A é a eficiência do conjunto (radio/antena) aliado ao canal de 40MHz. Vou fazer um teste com canal de 20 MHz e publico o throughput efetivo.
    Pessoal.

    Dando sequencia a pergunta do mktguaruja e complementando meu post "citado" acima, concluí que a ampliação do throughput ocorre pelo uso do canal de 40 MHz.

    Deixei em 8 dBm e usei canal de 20 MHz = 36 megas total
    Passei pra 15 dBm e usei canal de 20 MHz (idem configuração original MK) = 38 megas total
    Usei 22 dBm com canal de 20 MHz = 38 megas total

    Fiquei impressionado com a qualidade de transmissão da antena RocketDISH... FALA MUITO!!!!

    Agora vou procurar uma versão de firmware que possua MCS15 para chegar no throughput alcançado pelo krysec.

    SOSTENE, aqui no interior de SP não fez diferença mudar canal (5745, 5765, 5785, 5805) porque não tem interferência. Só não testei frequencias fora da faixa autorizada da ANATEL porque sou CDF hehehehehe.

    Abraco,

    Zé Alves

  8. #8

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Uso o firmware 5.2 .
    E tanto em 20Mhz quanto em 40Mhz tem o MCS15, só q em 20Mhz fica em 130Mbps e em 40Mhz vai para os 270/300Mbps !

    Será q no Rocket mesmo sendo 2x2 não tem 270/300Mbps ?!

    Citação Postado originalmente por granlabor Ver Post
    Oi kryseck.

    Fiz e não deu o mesmo resultado que o seu. Estou revisando pra ver o que eu fiz errado na cópia da tua configuração... aparentemente é o meu firmware que não tem MCS15 (uso firmware v5.2 e só vai até MCS12)

    Mudanças na sua configuração:
    - fixar o ACK TIMEOUT
    - ativar o WDS (dois dois lados?)
    - usar country code como "COMPLIANCE TEST" (dos dois lados?)
    - usar firmware com MCS15

    Aplicando essa configuração o meu throughput caiu de 70+ pra 63 megas. Tem que ver por qual razão a Ubiquiti removeu o MCS15.

    Abraço,

    Zé Alves



  9. #9

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por kryseck Ver Post
    Uso o firmware 5.2 .
    E tanto em 20Mhz quanto em 40Mhz tem o MCS15, só q em 20Mhz fica em 130Mbps e em 40Mhz vai para os 270/300Mbps !

    Será q no Rocket mesmo sendo 2x2 não tem 270/300Mbps ?!
    No meu não tem... Estava com firmware 5.2 e acabei de atualizar pra versão beta mais recente e também não tem.

    Que frequência você está usando krysek?

  10. #10

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Estou usando 5800 !
    Mas em Country Code: Compliance Test



  11. #11

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Como tem ficado a latência com alto tráfego nos testes realizados?

  12. #12

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Excelente...entre 2-3ms com tráfego de 70Mbps em media.



  13. #13

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por kryseck Ver Post
    Testa estas configurações aqui para ver se altera seu Throughput (adaptando o ack para sua distância):
    #PTP com um par de NS M5 a +/- 10Km, visada e nível perfeita.#

    Clique na imagem para uma versão maior

Nome:	         ptp1.jpg
Visualizações:	830
Tamanho: 	60,8 KB
ID:      	12164Clique na imagem para uma versão maior

Nome:	         ptp3.jpg
Visualizações:	780
Tamanho: 	53,7 KB
ID:      	12165Clique na imagem para uma versão maior

Nome:	         ptp2.jpg
Visualizações:	806
Tamanho: 	76,9 KB
ID:      	12166
    Tive muito problema aqui com configuracoes fixas do jeito que vc postou! por exemplo ACK e RATE, ainda mais que vc setou o rate no maximo, qualquer oscilacao o link vai cair

  14. #14

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por granlabor Ver Post
    Pessoal.

    Substitui um enlace mikrotik que só passava 16 megas (8 UP/8 DN) por AirMAX e o link ficou excelente. Está passando 70+ megas (35 UP/35 DN).

    Configuração Antiga:
    RB433 + EMP8602 + Zirok WLL-605 30 dBi (AP)
    RB433 + EMP8602 + OIW 5827 27dBi (CLIENTE)
    Num é por nada não, mas essa configuração que vc fez tá bem ruim mesmo hein .... o cartão é HORROROSO, as antenas são completamente diferentes uma da outra e você ainda queria um bom desempenho?



  15. #15

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Segunda feira vou fazer mais um PTP com Rocket Dish. Só que agora vai ser de 27km com visada perfeita, vamos ver o que consigo, apesar que dessa vez só preciso passar 10Mb :P

  16. #16
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por granlabor Ver Post
    Pessoal.

    Substitui um enlace mikrotik que só passava 16 megas (8 UP/8 DN) por AirMAX e o link ficou excelente. Está passando 70+ megas (35 UP/35 DN).

    Configuração Antiga:
    RB433 + EMP8602 + Zirok WLL-605 30 dBi (AP)
    RB433 + EMP8602 + OIW 5827 27dBi (CLIENTE)
    PING = 4 ms
    Potência dos Rádios = 14 dBm
    Sinal = -67 dBm
    Throughput máximo = 16 Mbps
    Amplitude do canal = 20 mhz
    NSTREAM = ON

    Nova Configuração:
    Rocket M5 + RocketDISH 30 dBi (AP)
    Rocket M5 + RocketDISH 30 dBi (CLIENTE)
    PING = 2 ms
    Potência dos Rádios = 8 dBm
    Sinal = -62 dBm
    Throughput máximo = 70+ Mbps
    Amplitude do canal = 40 mhz
    WDS = OFF
    AIRMAX = ON (não fez diferença ligado ou desligado porque é P2P)

    Anexei umas capturas de tela pra vocês verem o resultado. Estou muito satisfeito e o cliente ainda mais.

    Clique na imagem para uma versão maior

Nome:	         RM5_p2p_12KM_8dBm_70mbps_ubiquiti.jpg
Visualizações:	1461
Tamanho: 	128,8 KB
ID:      	12162

    Clique na imagem para uma versão maior

Nome:	         RM5_p2p_12KM_8dBm_70mbps_mikrotik.jpg
Visualizações:	1064
Tamanho: 	295,3 KB
ID:      	12161


    Abraço,

    Zé Alves
    Fala Zé !!
    tRANQUILO TCHE?
    Então fechou o enlace ae!!! Mas ah garoto!!!!
    PaRABÉNS Pelo post.
    com certeza ta ajudando muita gente sim.
    Abraço tchê.



  17. #17
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    com firmware 5.2 (ultima disponivel no site) tbm apareceu o MCS15 pra mim.

  18. #18
    Avatar de leandrolopeswifi
    Ingresso
    Oct 2008
    Localização
    Porto Alegre - RS - Brasil
    Posts
    1.750
    Posts de Blog
    1

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Resposta da Ubiquiti quanto ao MCS 15;

    " If you select 20MHz Channel Spectrum width the maximum data rate is MCS7 (65Mbps) or MCS15 (150Mbps). If you select 40MHz Channel Spectrum width the maximum data rate is MCS7 (150Mbps) or MCS15 (300Mbps).".
    Ou seja tem o negócio sim. agora porque não apareceu lá pro Zé ....ae não sei.



  19. #19

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Estranho mesmo o equipamento do amigo dono do post não aparece o MCS15 !

    Como a Ubiquiti mesmo respondeu, em qualquer banda 20Mhz ou 40Mhz aparecem o MCS15, claro q em velocidades diferentes.

  20. #20
    Batalhamos todos os dias Avatar de Almirgas
    Ingresso
    Oct 2008
    Localização
    Santa Catarina
    Posts
    722

    Padrão Re: SUCESSO !!! 70 MEGAS com AirMAX 5.8 em ponto-a-ponto de 12 KM

    Citação Postado originalmente por granlabor Ver Post
    Pessoal.

    Substitui um enlace mikrotik que só passava 16 megas (8 UP/8 DN) por AirMAX e o link ficou excelente. Está passando 70+ megas (35 UP/35 DN).

    Nova Configuração:
    Rocket M5 + RocketDISH 30 dBi (AP)
    Rocket M5 + RocketDISH 30 dBi (CLIENTE)
    PING = 2 ms
    Potência dos Rádios = 8 dBm
    Sinal = -62 dBm
    Throughput máximo = 70+ Mbps
    Amplitude do canal = 40 mhz
    WDS = OFF
    AIRMAX = ON (não fez diferença ligado ou desligado porque é P2P)

    Abraço,

    Zé Alves
    Amigo, ficou exelente,, me diga uma coisa esse equipamento é homologado pela anatel??? Se for, quem está vendendo ele homologado. Fiquei interessado nesses equipamentos. Aguardo
