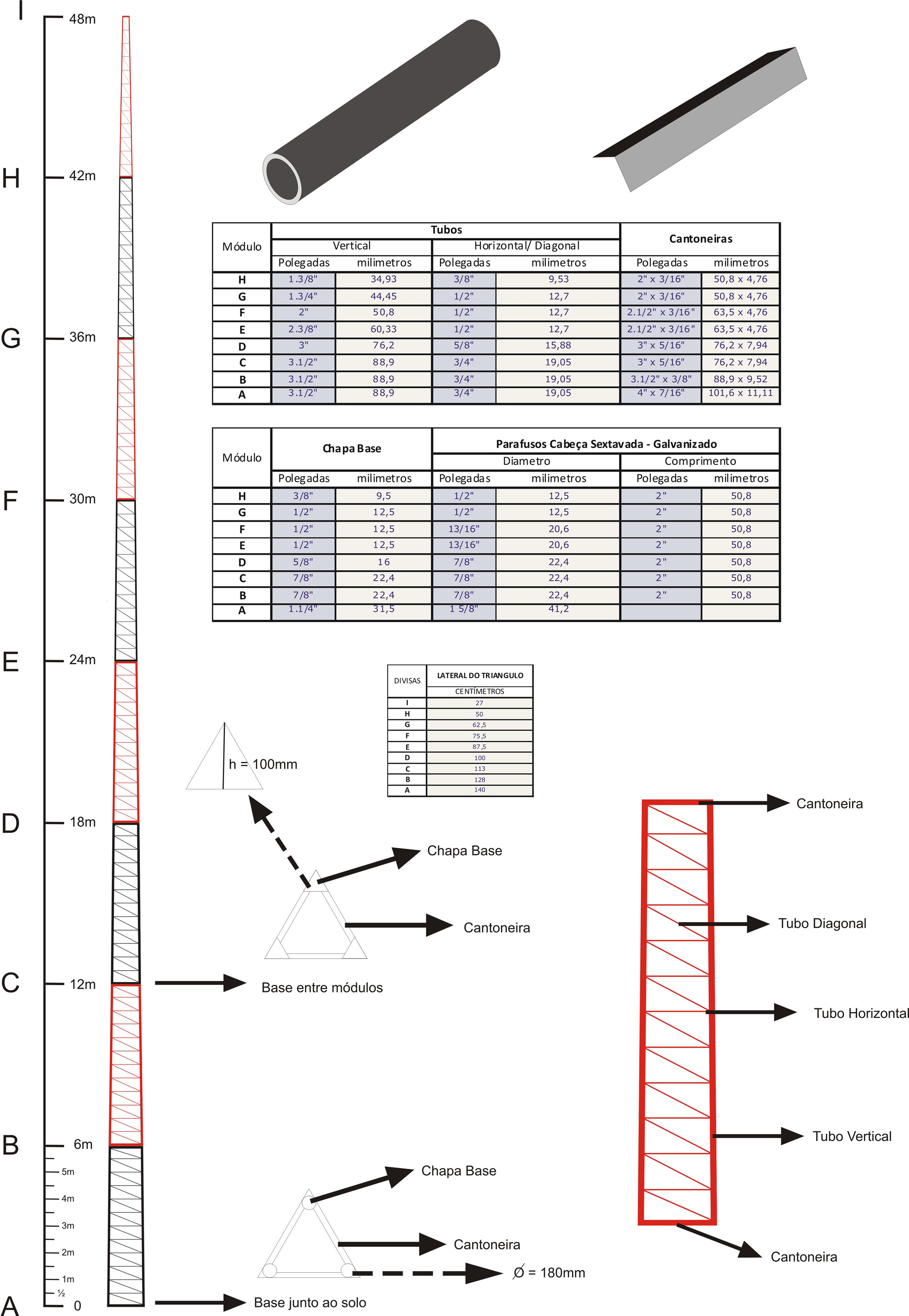

  1. Colegas, sei que essa é uma necessidade eminente entre os PSCI e prestadores de SCM no momento, existe padronizações de torres elaboradas pela antiga Telebrás. Sabe-se que com um projeto na mão, calculado e assinado por um Engenheiro pode ser executado por um bom serralheiro, mas essa informação é restrita pelos fabricantes de torre, então vou postar aqui esse modelo. Vale ressaltar que isso não é um projeto e sim um modelo que poderá ser usado como base em um projeto de engenharia.

    Outros modelos em formato CAD:

    18M https://docs.google.com/file/d/0B0_9...it?usp=sharing
    42M https://docs.google.com/file/d/0B0_9...it?usp=sharing
    36M https://docs.google.com/file/d/0B0_9...it?usp=sharing
    24M https://docs.google.com/file/d/0B0_9...it?usp=sharing
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         torre ok 2.jpg
Visualizações:	20909
Tamanho: 	517,0 KB
ID:      	12911
    Última edição por kleberbrasil; 18-08-2013 às 13:32.

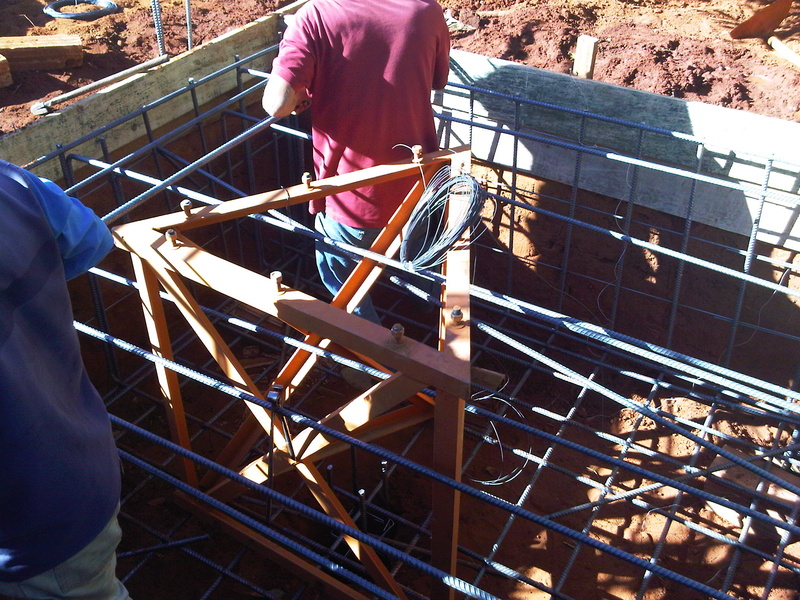

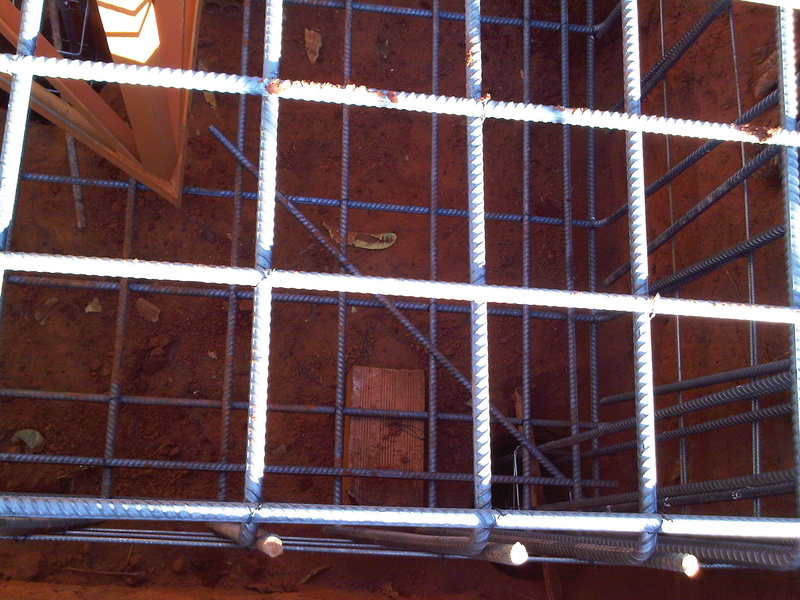

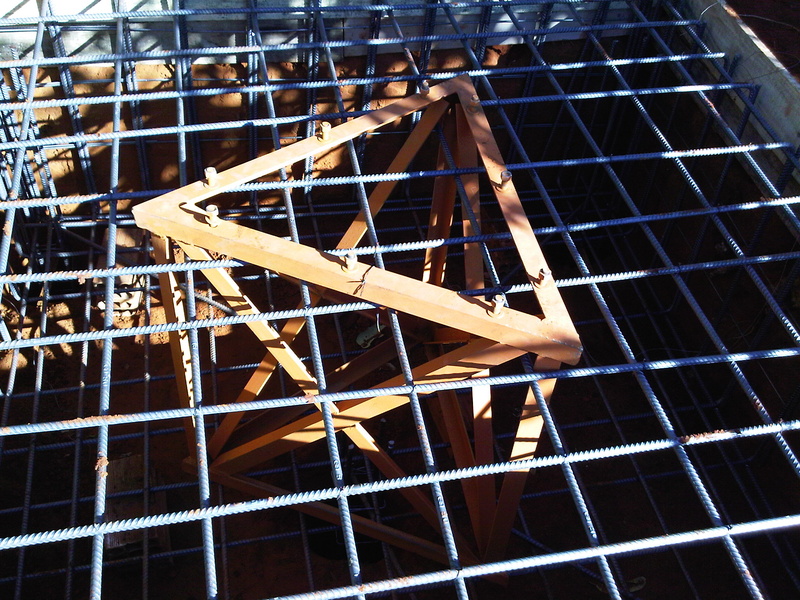

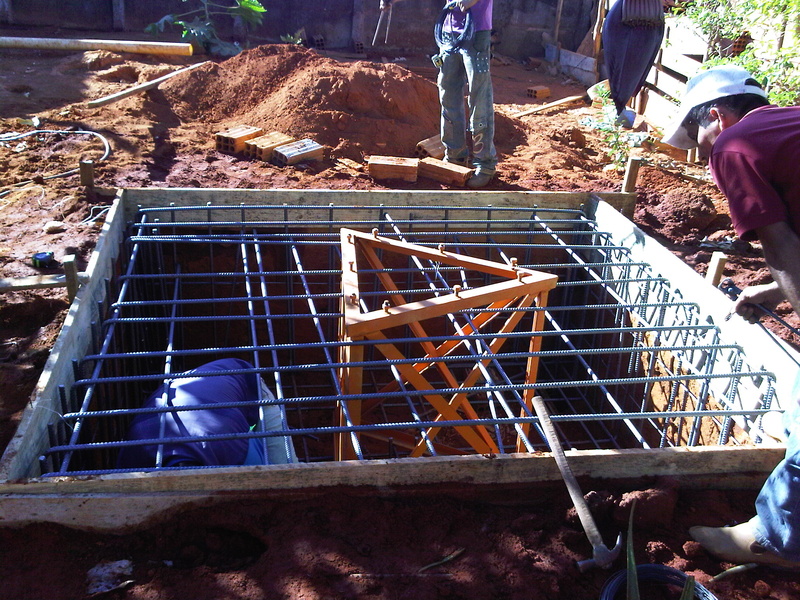

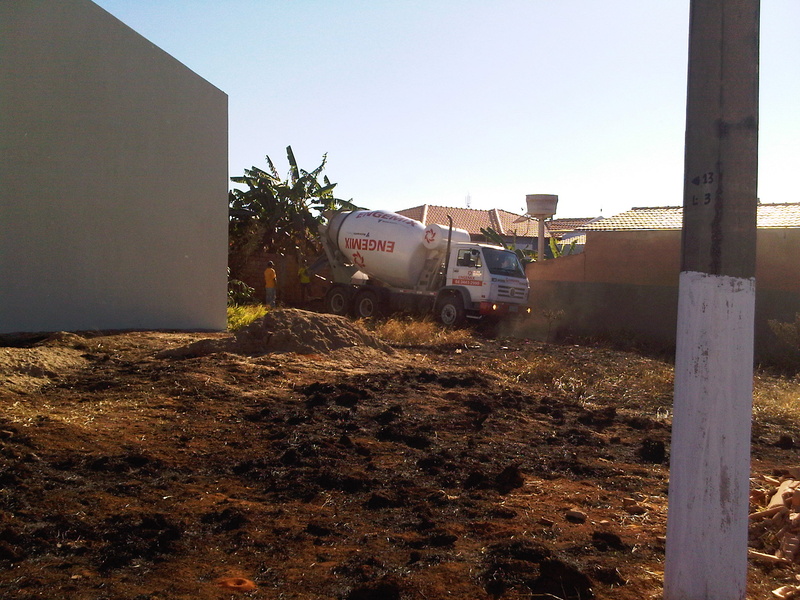

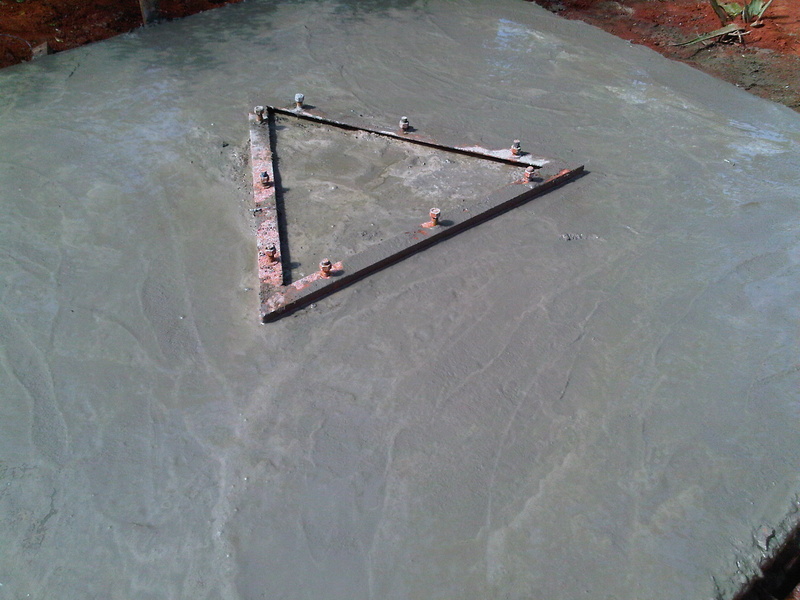

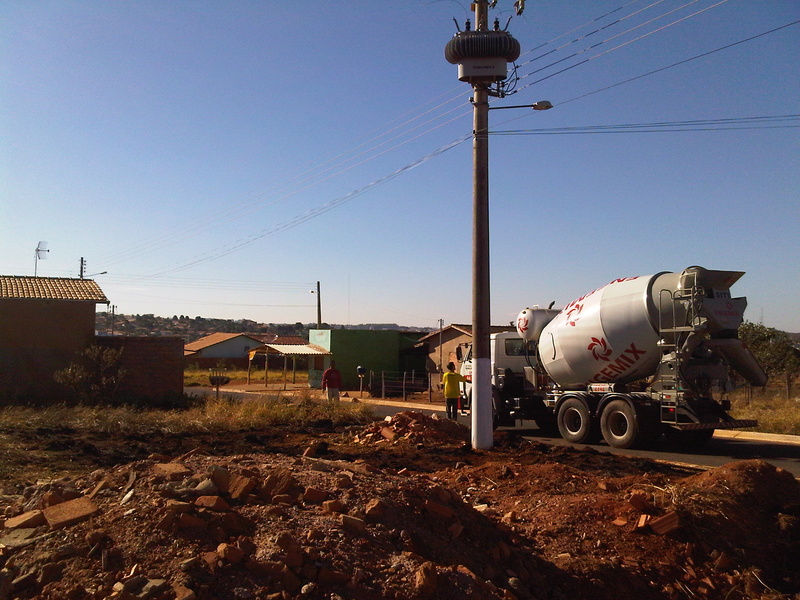

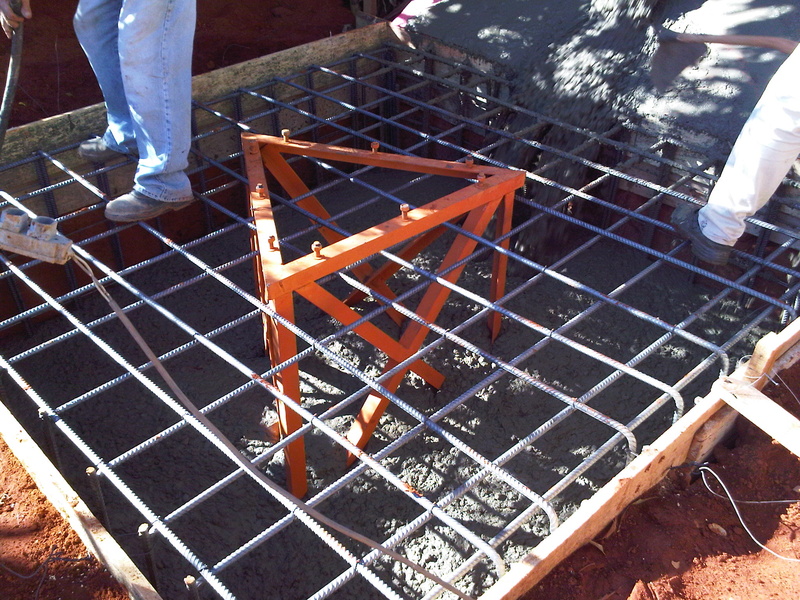

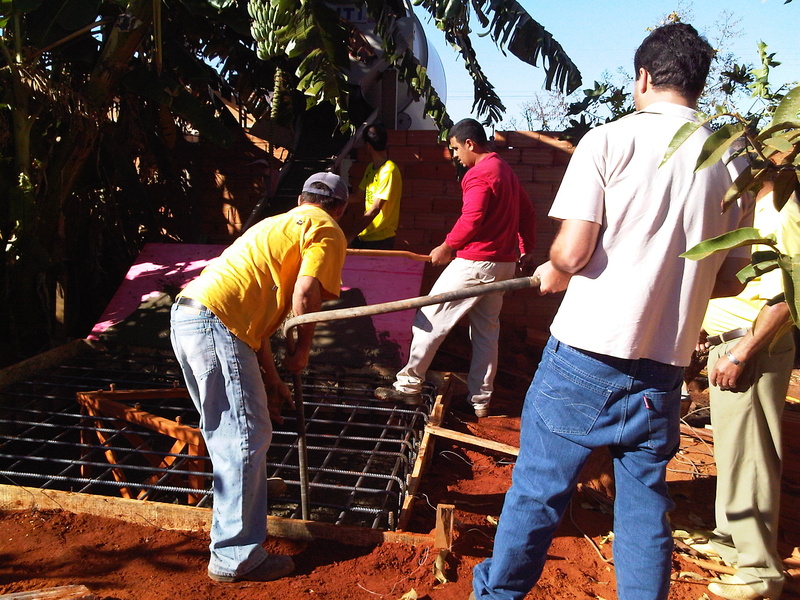

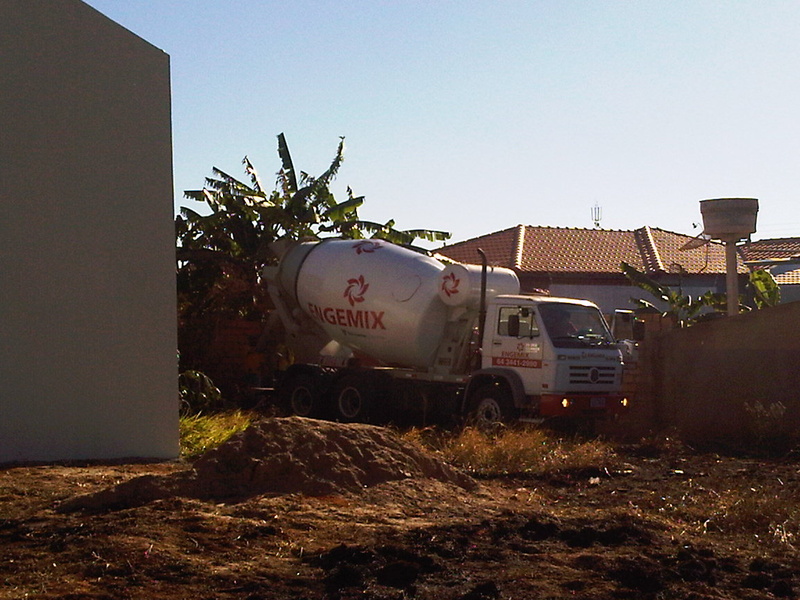

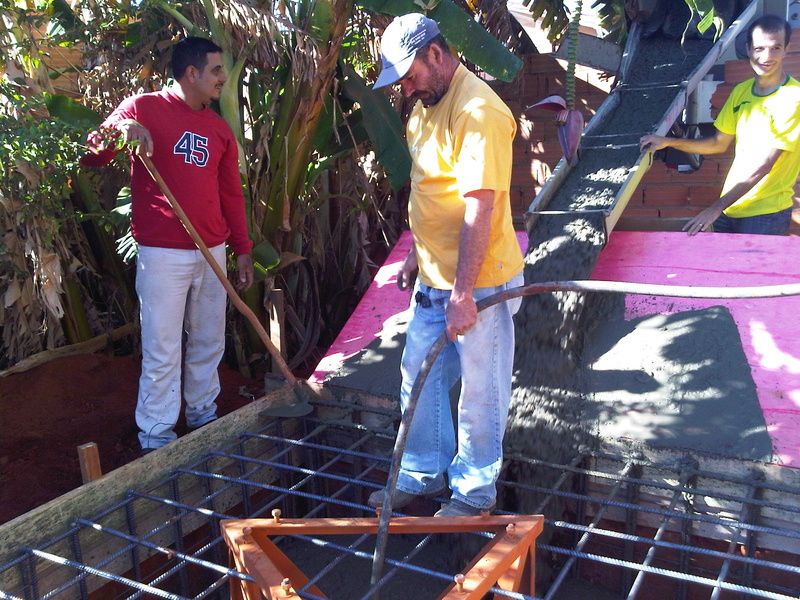

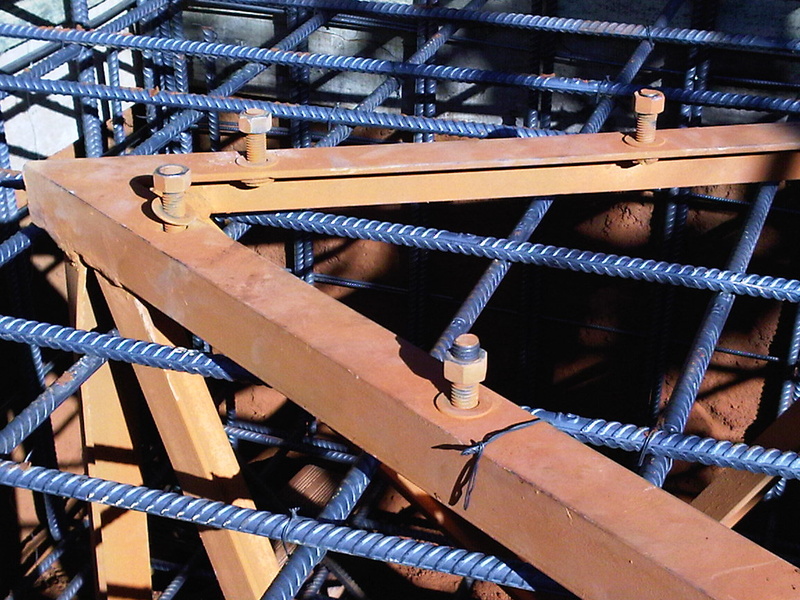

  2. Fotos da fundação de uma torre análoga ao do modelo apresentado, porém com 30 metros.
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         fundaao2.jpg
Visualizações:	5555
Tamanho: 	306,9 KB
ID:      	12890   Clique na imagem para uma versão maior

Nome:	         fundaao12.jpg
Visualizações:	3011
Tamanho: 	172,9 KB
ID:      	12891

    Clique na imagem para uma versão maior

Nome:	         fundaao4.jpg
Visualizações:	2477
Tamanho: 	247,1 KB
ID:      	12892   Clique na imagem para uma versão maior

Nome:	         fundaao3.jpg
Visualizações:	2442
Tamanho: 	276,4 KB
ID:      	12893

    Clique na imagem para uma versão maior

Nome:	         fundaao1.jpg
Visualizações:	2329
Tamanho: 	286,7 KB
ID:      	12894   Clique na imagem para uma versão maior

Nome:	         fundaao5.jpg
Visualizações:	2550
Tamanho: 	248,3 KB
ID:      	12895

    Clique na imagem para uma versão maior

Nome:	         fundaao6.jpg
Visualizações:	1924
Tamanho: 	210,3 KB
ID:      	12897   Clique na imagem para uma versão maior

Nome:	         fundaao9.jpg
Visualizações:	2244
Tamanho: 	275,5 KB
ID:      	12898

    Clique na imagem para uma versão maior

Nome:	         fundaao8.jpg
Visualizações:	1821
Tamanho: 	193,4 KB
ID:      	12899   Clique na imagem para uma versão maior

Nome:	         fundaao10.jpg
Visualizações:	2182
Tamanho: 	292,7 KB
ID:      	12900

    Clique na imagem para uma versão maior

Nome:	         fundaao11.jpg
Visualizações:	1913
Tamanho: 	275,7 KB
ID:      	12902   Clique na imagem para uma versão maior

Nome:	         fundaao7.jpg
Visualizações:	1545
Tamanho: 	219,1 KB
ID:      	12903

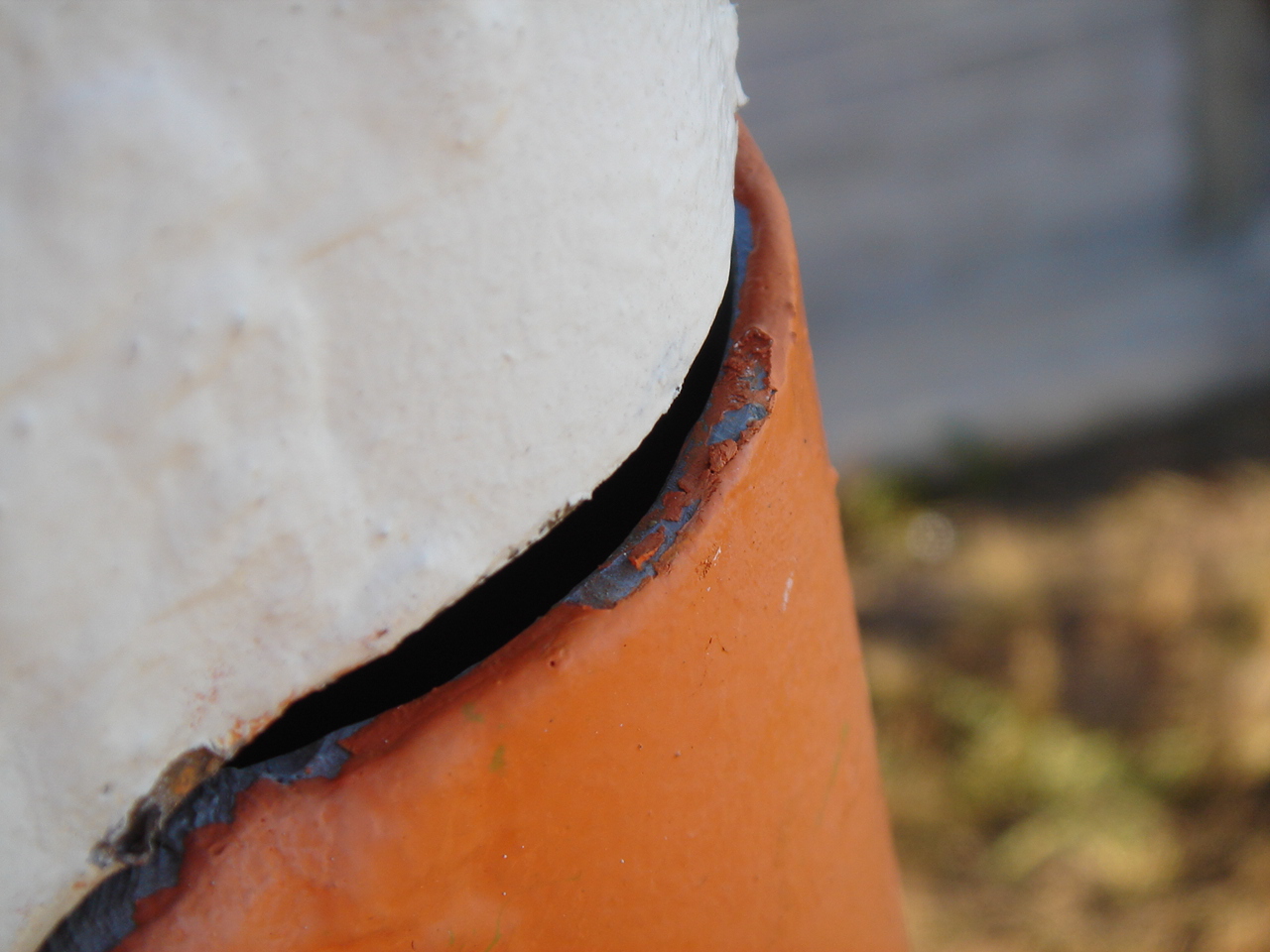

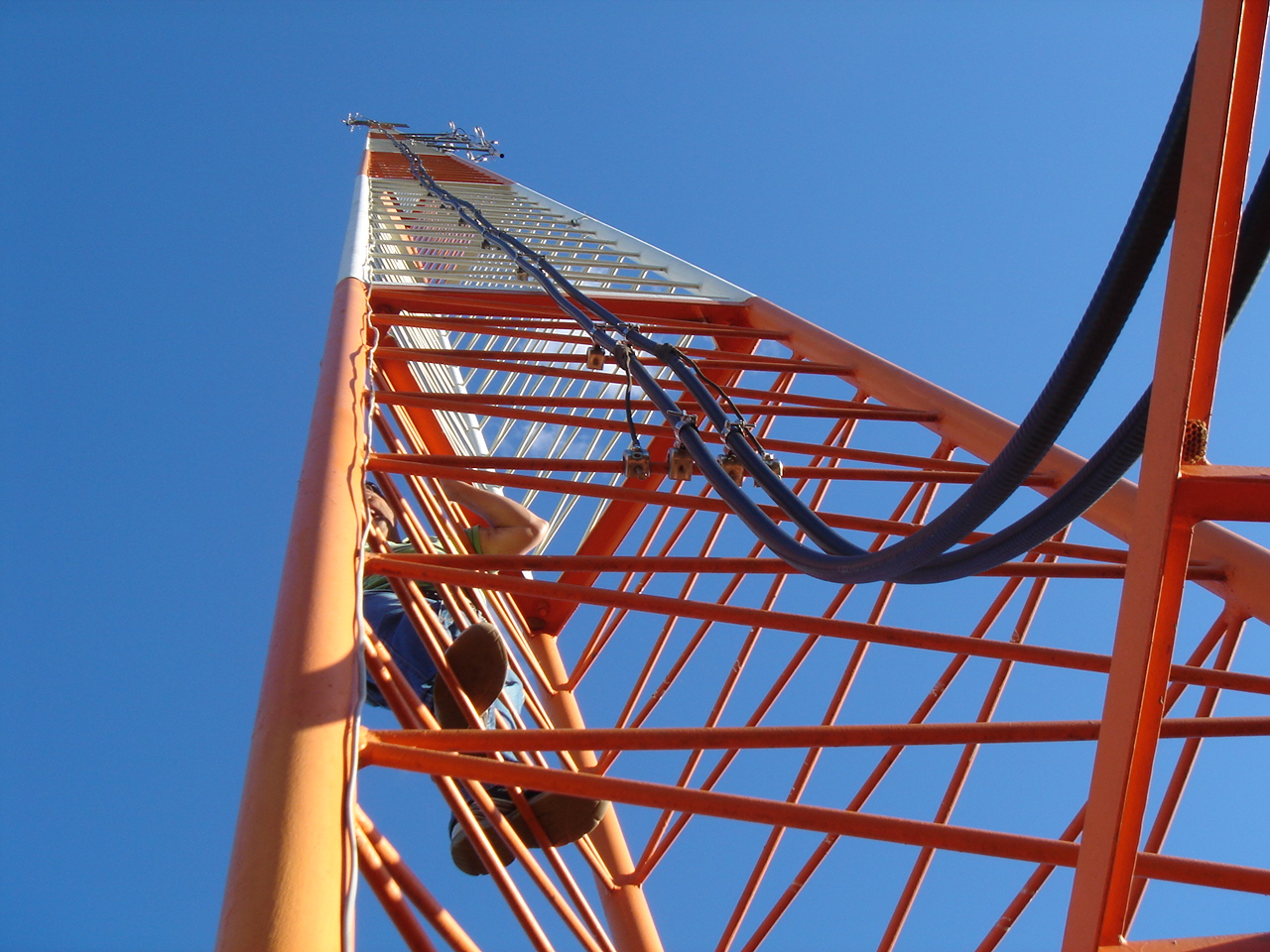

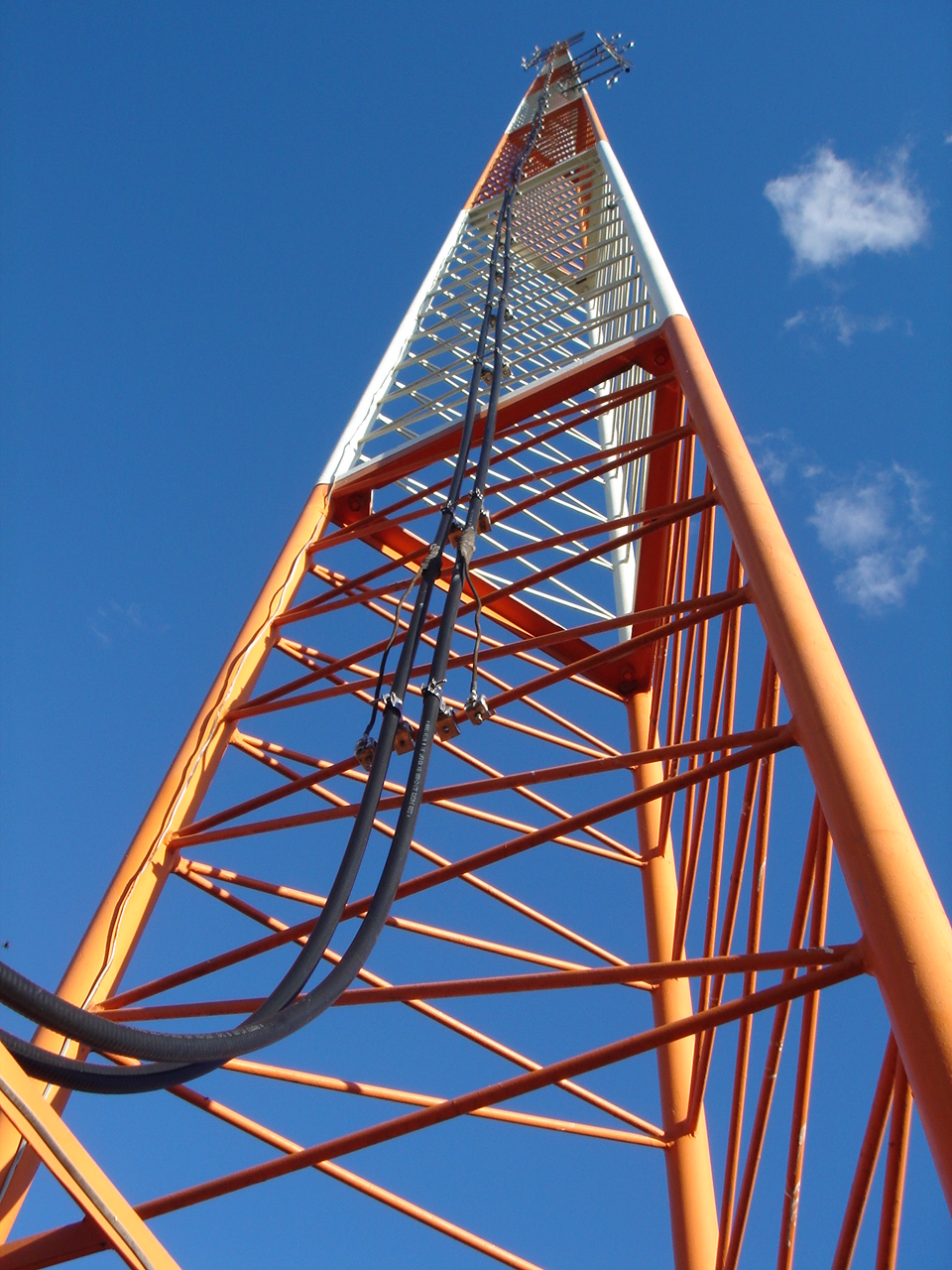

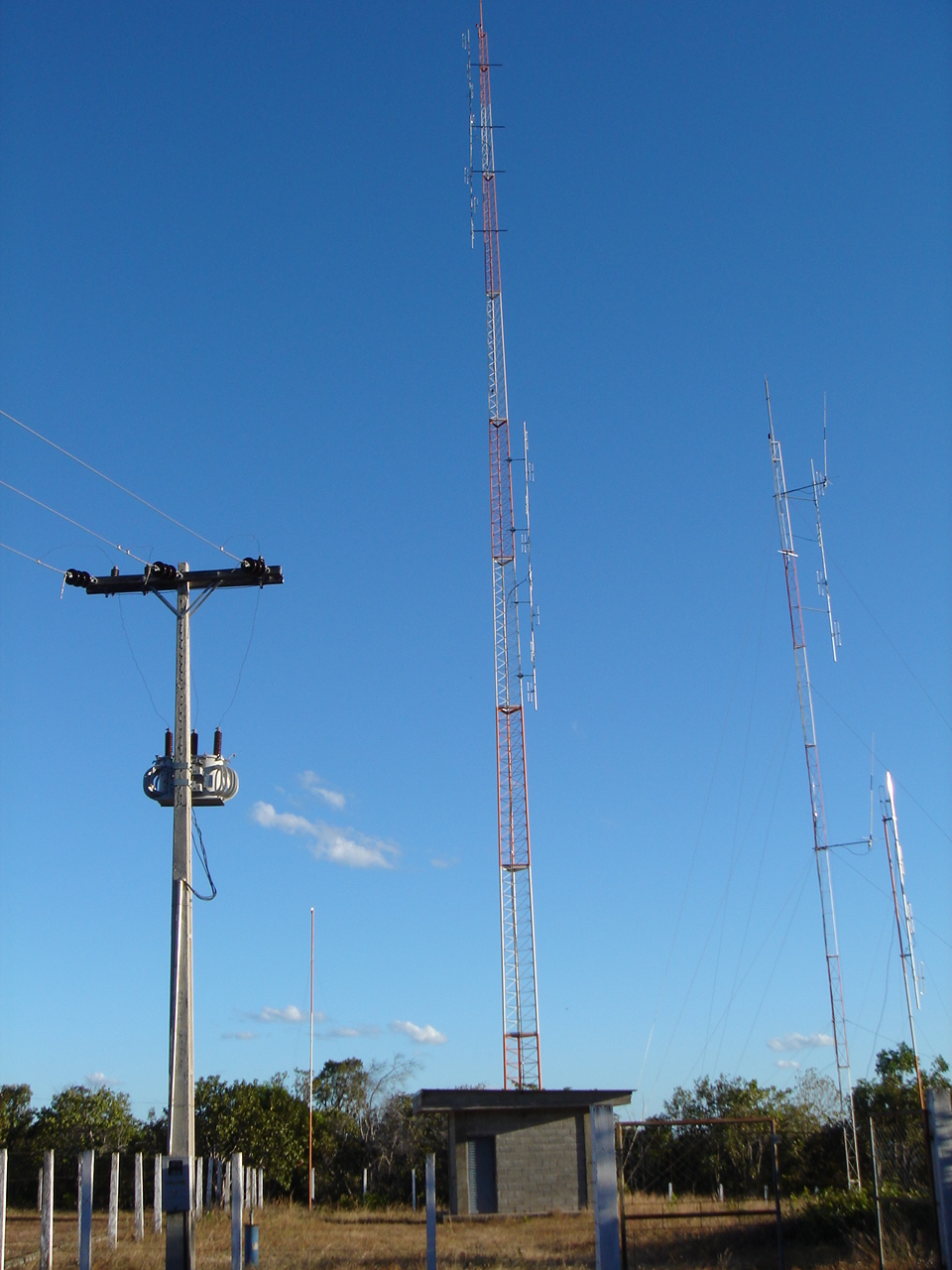

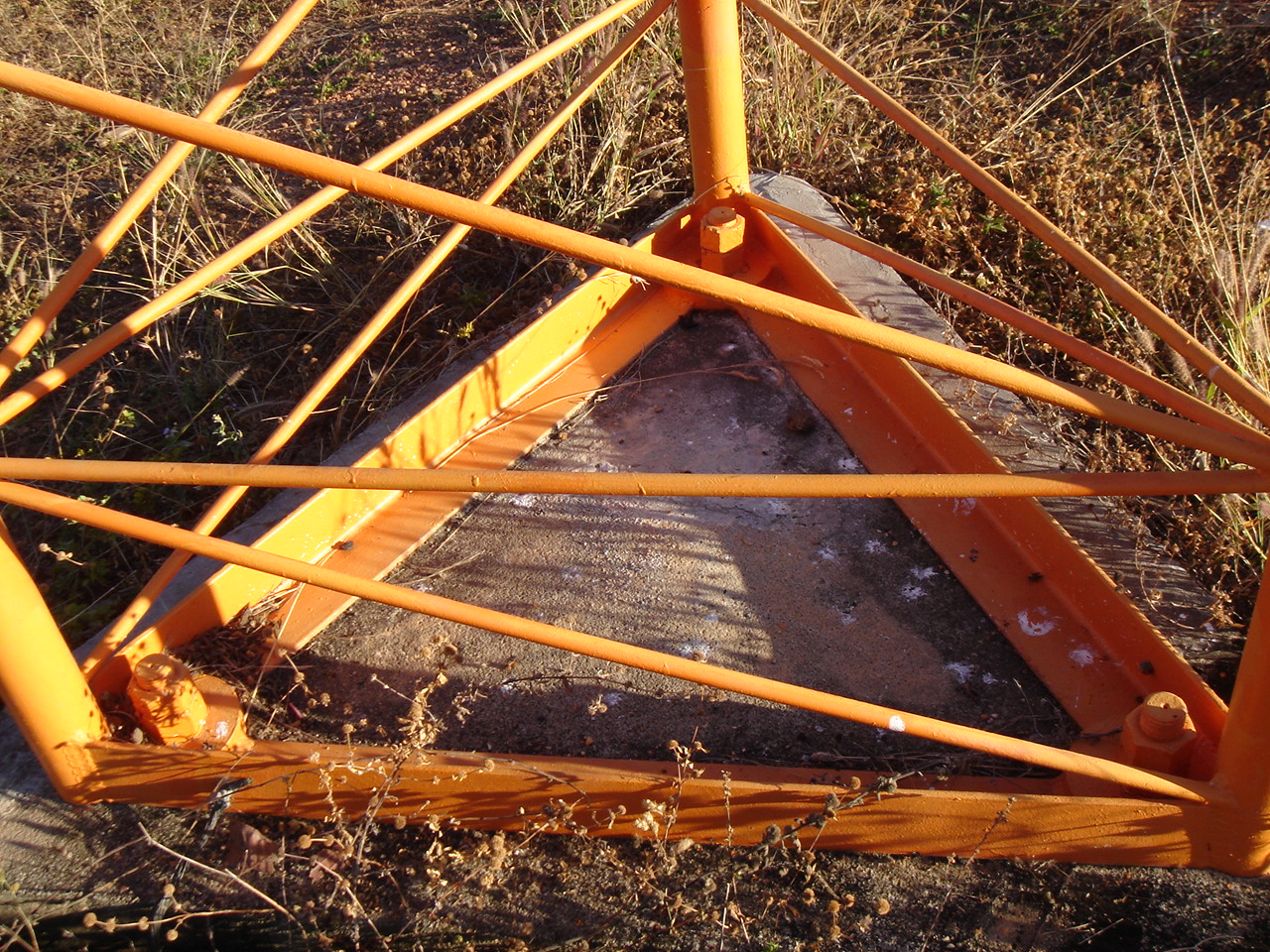

  3. Segue as fotos da Torre que tiramos as medidas para elaboração do modelo desse post.
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         Torre_(13).JPG
Visualizações:	2159
Tamanho: 	429,7 KB
ID:      	12904   Clique na imagem para uma versão maior

Nome:	         Torre_(12).JPG
Visualizações:	3383
Tamanho: 	583,1 KB
ID:      	12905

    Clique na imagem para uma versão maior

Nome:	         Torre_(1).JPG
Visualizações:	2111
Tamanho: 	599,0 KB
ID:      	12906   Clique na imagem para uma versão maior

Nome:	         Torre_(2).JPG
Visualizações:	2716
Tamanho: 	531,3 KB
ID:      	12907

    Clique na imagem para uma versão maior

Nome:	         Torre_(3).JPG
Visualizações:	2148
Tamanho: 	534,7 KB
ID:      	12908   Clique na imagem para uma versão maior

Nome:	         Torre_(4).JPG
Visualizações:	2537
Tamanho: 	546,6 KB
ID:      	12909

    Clique na imagem para uma versão maior

Nome:	         Torre_(5).JPG
Visualizações:	2231
Tamanho: 	603,6 KB
ID:      	12910

  4. Citação Postado originalmente por saber Ver Post
    Cara Legal.
    PArabens Pela autoria pois vou fabricar uma e logo de manhã voce me dar um presente desses.
    Depois posta as chapas que usou nos tubos e cantoneiras, além das fotos!!



  5. Citação Postado originalmente por kleberbrasil Ver Post
    Colegas, sei que essa é uma necessidade eminente entre os PSCI e prestadores de SCM no momento, existe padronizações de torres elaboradas pela antiga Telebrás. Sabe-se que com um projeto na mão, calculado e assinado por um Engenheiro pode ser executado por um bom serralheiro, mas essa informação é restrita pelos fabricantes de torre, então vou postar aqui esse modelo. Vale ressaltar que isso não é um projeto e sim um modelo que poderá ser usado como base em um projeto de engenharia.
    kELBER, vc poderia colocar mais detalhes, como medidas dos pedaços, e outras informações, tem como vc postar fotos dela levantada?.
    Obrigado

  6. Parabéns!!!!

    Vc tem as medidas da fundação?



  7. Vc tem como postar em melhor resolução?

  8. Citação Postado originalmente por TZU Ver Post
    kELBER, vc poderia colocar mais detalhes, como medidas dos pedaços, e outras informações, tem como vc postar fotos dela levantada?.
    Obrigado
    Tudo isso já foi postado.. Da uma olhada com mais atenção que vc vai ver.. Abraços!!



  9. Citação Postado originalmente por geovane Ver Post
    Parabéns!!!!

    Vc tem as medidas da fundação?
    Tenho não! Mas dah para se ter uma idéia e não se esqueça, vidas vão subir ai, vão morar do lado e passar por perto, isso é só um modelo, um engenheiro calcula esses datalhes em dois tempo.

    Citação Postado originalmente por geovane Ver Post
    Vc tem como postar em melhor resolução?
    Postado, verifica lá!

  10. Kleber, qual foi a medida em baixo do triângulo. Nas fotos não dá para ter uma idéia muito precisa mas parece coisa de 80cm a 1m.
    E lá em cima terminou com quanto? Tubos de 3"? Galvanizados ou não?
    Me pareceu que não, mas com uma boa cobertura de zarcão.
    E como fez para pintar dentro dos tubos? imersão?
    Estou para fazer uma aqui e estes dados seriam interessantes.

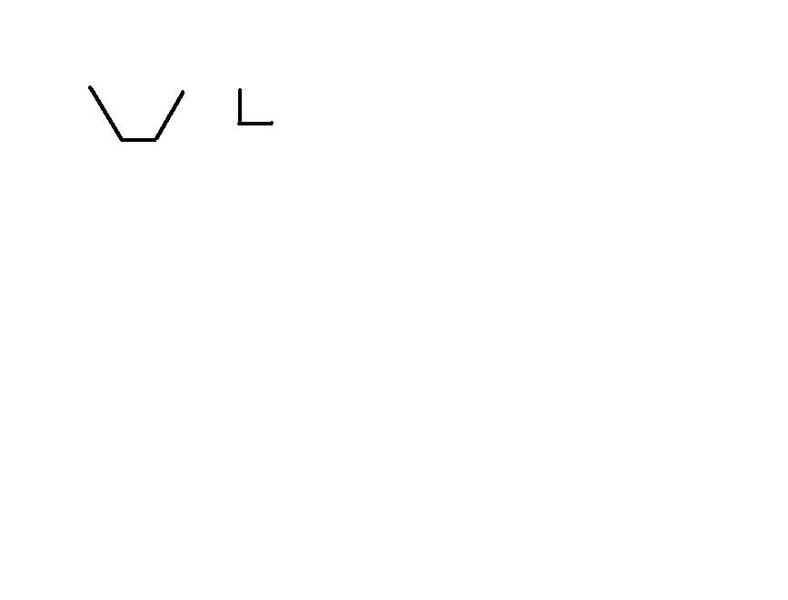

    Inicialmente iria fazer com chapa de 4mm dobrada mais ou menos desta
    forma, para os verticais.
    E para as travessas de travamento uma chapa de 2mm dobrada em angulo reto.
    Já tenho preço para a chapa já dobrada, 4,25 reais o kg
    Só está me faltando a dimensão da torre na base que fiquei na dúvida, já que todo o esforço é ali na base, não só no concreto mas na junção entre ferro e concreto.
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         calha.jpg
Visualizações:	746
Tamanho: 	4,6 KB
ID:      	13041



  11. Prezado Kleber, bom dia;
    Quanto terminar de subir sua torre, posta as fotos aí, no final do mês 06-2010 mandamos fazer uma parecida, ela começa com 1,5m de largura na base e termina com 40cm no topo dos 24m, com a furação já pronta para esses modulos de 38cmx38cmx02m que tem no mercado, se precisar subir mais já fica no esquema...

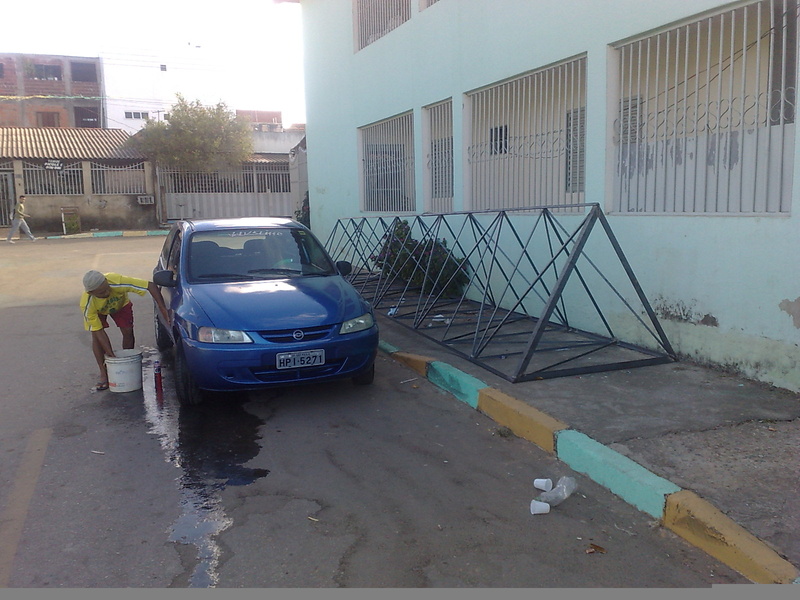

    Da uma olha na Base de 7,5m ao lado do carro...
    Quando levantarmos ela eu postarei umas fotos....

    Citação Postado originalmente por kleberbrasil Ver Post
    Segue as fotos da Torre que tiramos as medidas para elaboração do modelo desse post.
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         ABCD0002.jpg
Visualizações:	1258
Tamanho: 	180,7 KB
ID:      	13054
    Última edição por Shturbo Internet; 14-07-2010 às 09:32.

  12. Prezado, pelo que vi essa torre que vc se baseou para fazer a sua ele deve ter 1,10m de base? e numa das fotos ela parecer estar solta ou soltando um modulo?

    Citação Postado originalmente por kleberbrasil Ver Post
    Segue as fotos da Torre que tiramos as medidas para elaboração do modelo desse post.



  13. Citação Postado originalmente por 1929 Ver Post
    Kleber, qual foi a medida em baixo do triângulo. Nas fotos não dá para ter uma idéia muito precisa mas parece coisa de 80cm a 1m.
    Coloquei os dados no quadro LATERAL DO TRIANGULO

    Citação Postado originalmente por 1929 Ver Post
    E lá em cima terminou com quanto? Tubos de 3"?
    27 Cm e tubos 3/8"

    Citação Postado originalmente por 1929 Ver Post
    Galvanizados ou não?
    Os tubos são galvanizados de fábrica

    Citação Postado originalmente por 1929 Ver Post
    Me pareceu que não, mas com uma boa cobertura de zarcão.
    Acho mais viável usar aquela tinta que vc falou Époxi.

    Citação Postado originalmente por 1929 Ver Post
    E como fez para pintar dentro dos tubos? imersão?
    Até onde sei, usaram a galvanização original dos tubos. Essa torre é da PM do TO, só fui lá para tirar as medidas e postar... Na verdade foi meu primeiro post no Under... Queria saber se alguém jah tinha feito e ainda não fiz porque achei caro o material.

    Citação Postado originalmente por 1929 Ver Post
    Estou para fazer uma aqui e estes dados seriam interessantes.
    Inicialmente iria fazer com chapa de 4mm dobrada mais ou menos desta
    forma, para os verticais.
    E para as travessas de travamento uma chapa de 2mm dobrada em angulo reto.
    Já tenho preço para a chapa já dobrada, 4,25 reais o kg
    Só está me faltando a dimensão da torre na base que fiquei na dúvida, já que todo o esforço é ali na base, não só no concreto mas na junção entre ferro e concreto.
    Eu penso que ao invés de usar TUBO, CANTONEIRAS seria mais resistentes e talvez mais barata, mas dai teria que montar outro modelo...


    Citação Postado originalmente por Shturbo Internet Ver Post
    Prezado Kleber, bom dia;
    Quanto terminar de subir sua torre, posta as fotos aí, no final do mês 06-2010 mandamos fazer uma parecida, ela começa com 1,5m de largura na base e termina com 40cm no topo dos 24m, com a furação já pronta para esses modulos de 38cmx38cmx02m que tem no mercado, se precisar subir mais já fica no esquema...
    Da uma olha na Base de 7,5m ao lado do carro...
    Quando levantarmos ela eu postarei umas fotos....

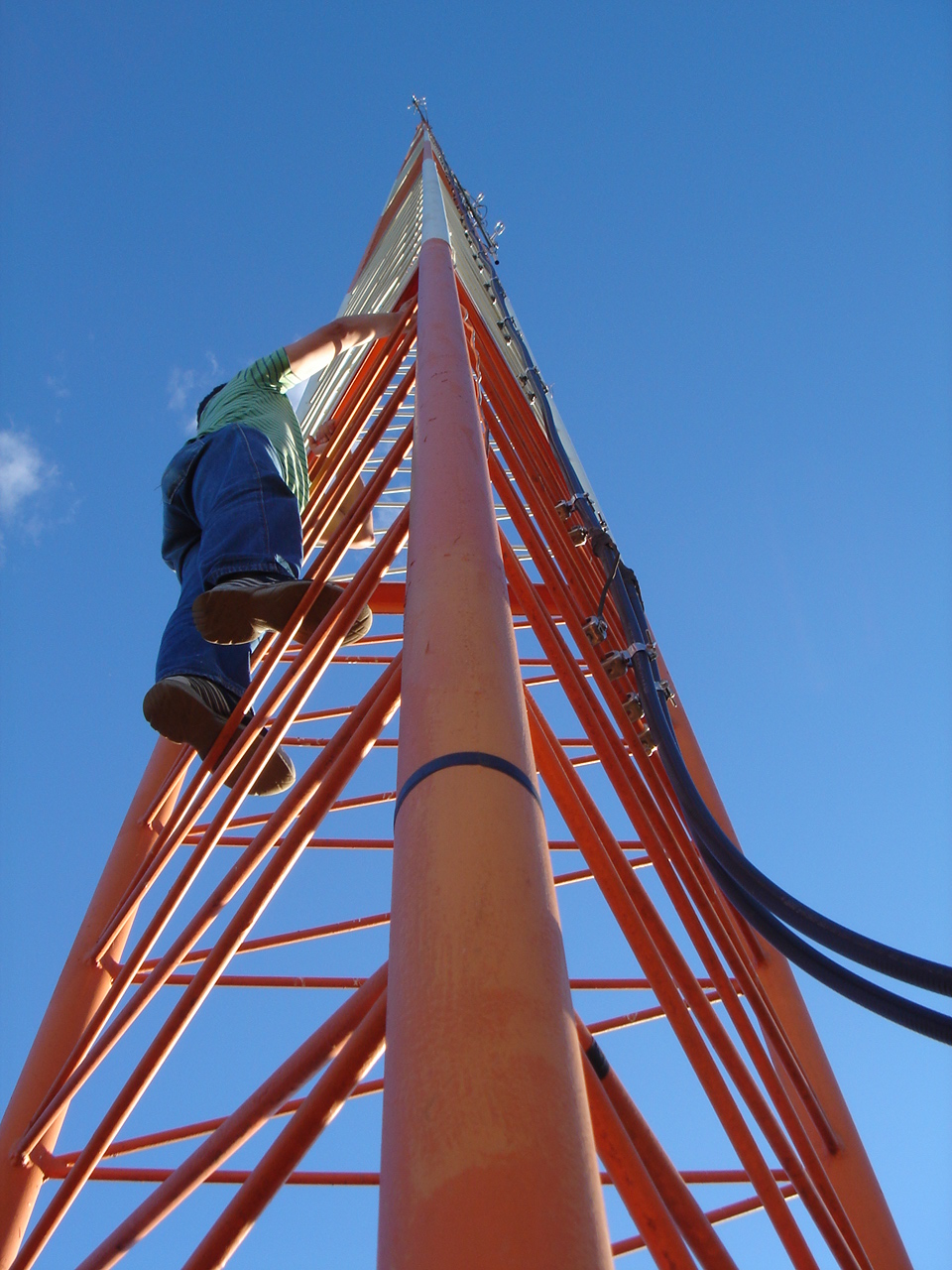

    Essa torre já está de pé, é da PM do TO, fica em cima de uma serra aqui em Palmas.

    Citação Postado originalmente por Shturbo Internet Ver Post
    Prezado, pelo que vi essa torre que vc se baseou para fazer a sua ele deve ter 1,10m de base? e numa das fotos ela parecer estar solta ou soltando um modulo?
    A Base é de outra torre, muito parecida com esse modelo postado, porém 18 metros mais baixa.. Outra coisa, o material usado na base está EXAGERADÍSSIMO, qualquer engenheiro civil calcularia a quantidade correta de ferro e cimento para a altura de torre que deseja eregir.

  14. A cx com os equipamentos está na base da torre metálica?
    O que tem na caixa?



  15. Citação Postado originalmente por kleberbrasil Ver Post
    Colegas, sei que essa é uma necessidade eminente entre os PSCI e prestadores de SCM no momento, existe padronizações de torres elaboradas pela antiga Telebrás. Sabe-se que com um projeto na mão, calculado e assinado por um Engenheiro pode ser executado por um bom serralheiro, mas essa informação é restrita pelos fabricantes de torre, então vou postar aqui esse modelo. Vale ressaltar que isso não é um projeto e sim um modelo que poderá ser usado como base em um projeto de engenharia.
    Ops ...
    vc gstou quanto pra fabricar essa torre?

  16. Interessado. Valores



  17. Cuidado ao comprar uma torre autoportante. não compre torre de serralheiro.
    Converse com um engenheiro de calculo estrutural para que possam escolher uma empresa de confiança.
    Apos uma conversa com um engenheiro vcs terão uma outra visão sobre torres. e o quanto estão colocando vidas em perigo.

    CUIDADO!! o barato pode sair MUITO CARO!!! pode custar sua liberdade.

  18. Ola Amigos!!
    estou para montar a minha so que com 32 m de altura usarei como base o projeto do Kleber so que com algumas modificações:
    Base triangular iniciando com 1.50m terminhando com 35c em vez de cano usarei cantoneiras de 2" e a trava com cantoneira de 1" e ferro redondo de 1/2" polegada modulos de 3metros..
    Assim que estiver pronta posto o projeto todo e as fotos dela montada...
    Abraço a todos!!!



  19. Cantoneira é melhor e acredito que seja mais barata... Posta mesmo os resultados, se for caso faremos um update nesse projeto.. Abraços!!

  20. Citação Postado originalmente por infoservwireless Ver Post
    Ola Amigos!!
    estou para montar a minha so que com 32 m de altura usarei como base o projeto do Kleber so que com algumas modificações:
    Base triangular iniciando com 1.50m terminhando com 35c em vez de cano usarei cantoneiras de 2" e a trava com cantoneira de 1" e ferro redondo de 1/2" polegada modulos de 3metros..
    Assim que estiver pronta posto o projeto todo e as fotos dela montada...
    Abraço a todos!!!
    Uma sugestão: cantoneira de 2" x 3/16. Ela tem mais espessura.
    Até uma certa altura vai com ela, depois reduz para 1" 1/2 x 3/16. Mais para cima reduz para 1" 1/2 x 1/8 que tem espessura mais fina e contribui para diminuir o peso do módulo.
    E voce acerta mesmo com módulos de 3m. Módulos maiores só onde for fácil contratar um braço munk, ou guindaste.
    Logicamente que um projeto de engenheiro especializado é o ideal. Mas a realidade de muitos de nós é que não achamos este profissional.
    Além disso, já vi também torres da BrasilTelecom, com projeto e tudo cair vergonhosamente.
    A segurança do projeto é que se houver acidente, pelo menos há a documentação da responsabilidade técnica, coisa que no serralheiro normalmente não tem. Fora isso não vejo diferença. É só ir visitar algumas torres com projeto e ver os detalhes.
    Uma coisa que me chama a atenção nas torres de telecom grandes, é que são aparafusadas.
    Não sei se isso dá uma resistência extra ou é só por uma questão de logistica para facilitar a montagem.
