  1. #1

    Padrão Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

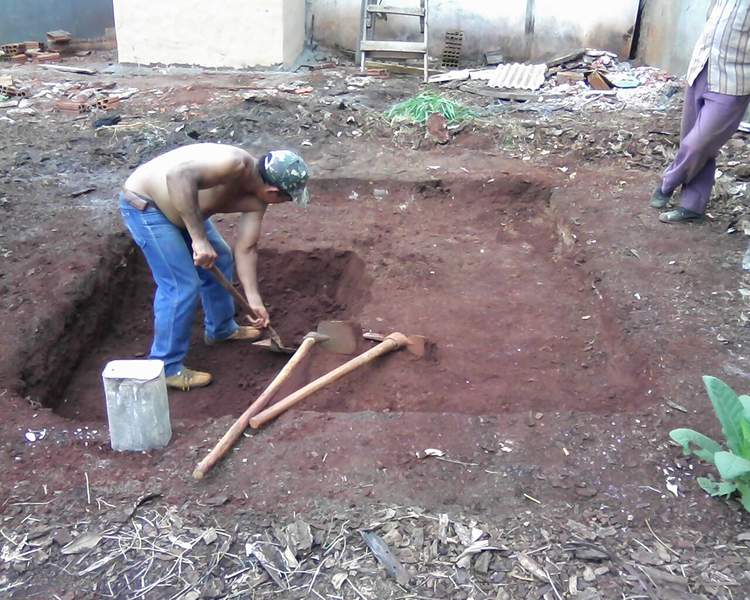

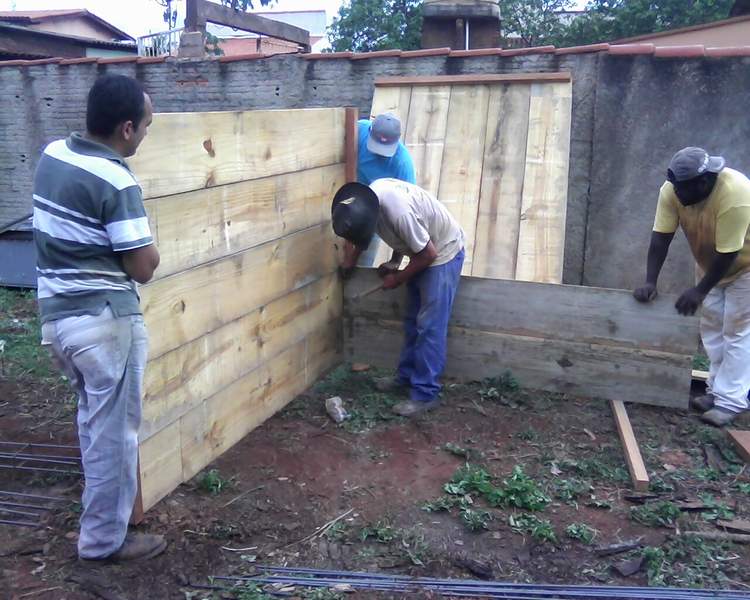

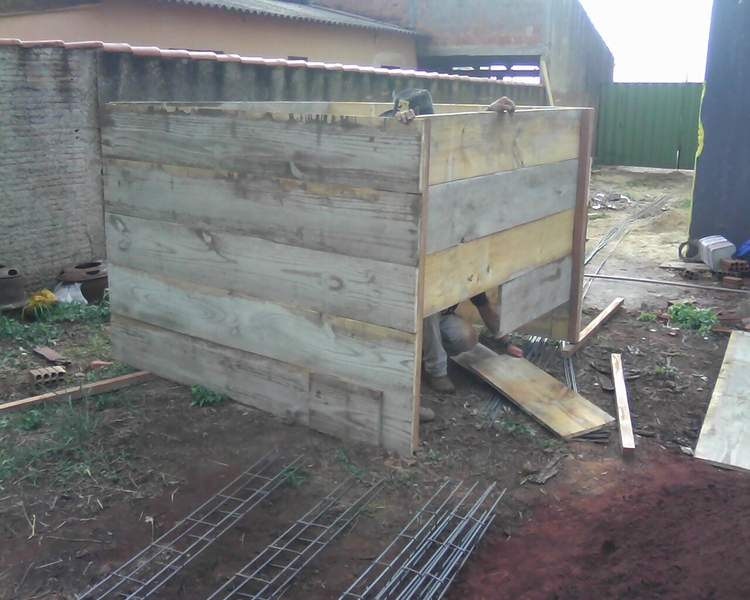

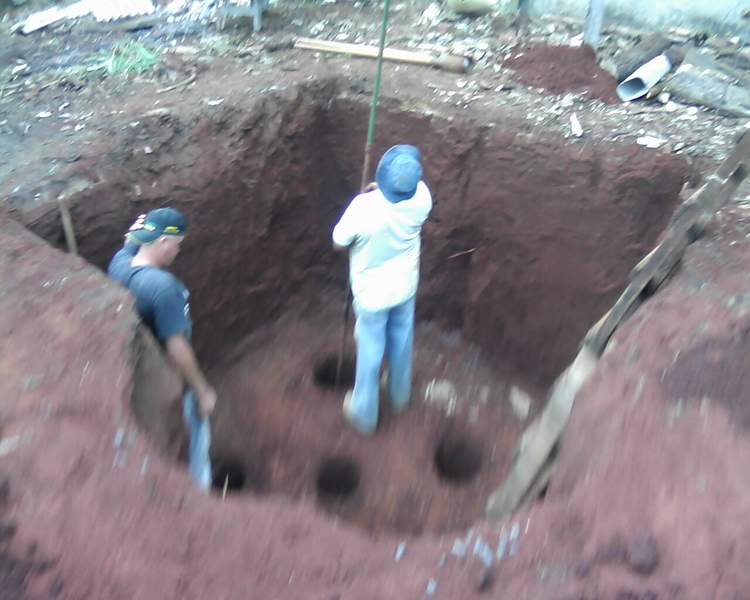

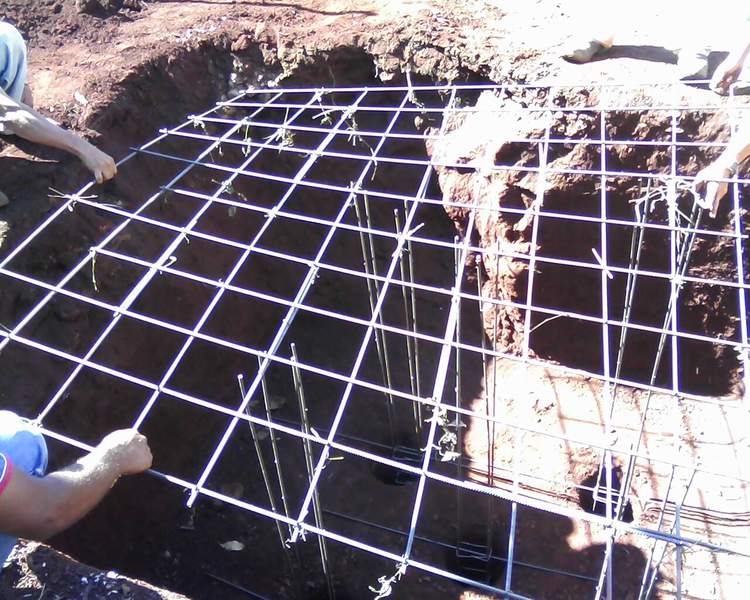

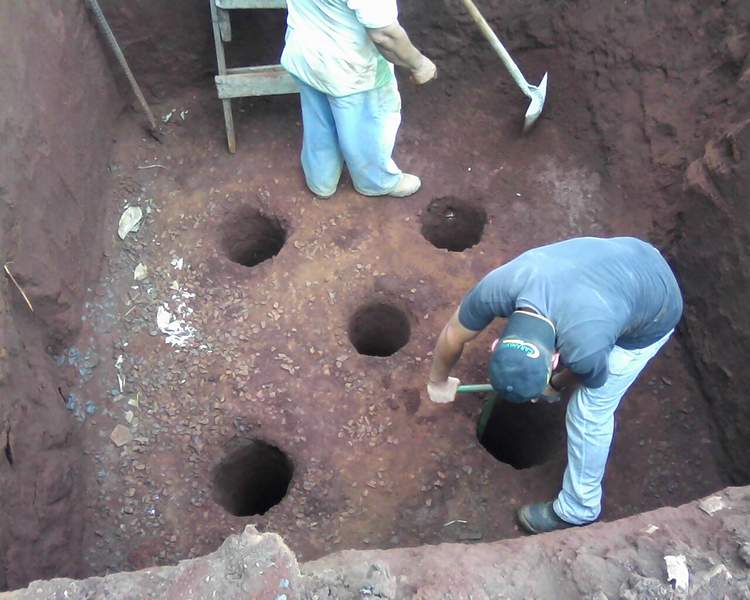

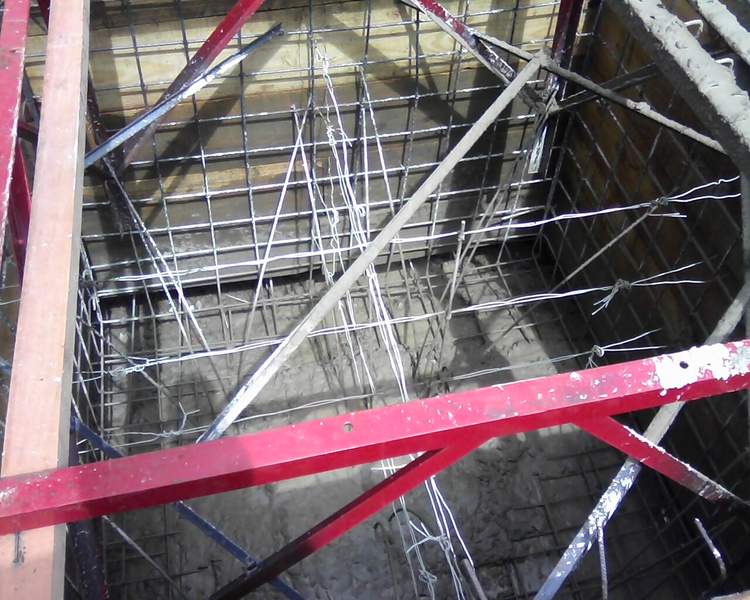

    Olá pessoal, estou na correria para iniciar os serviços para meu provedor, ao todo serão

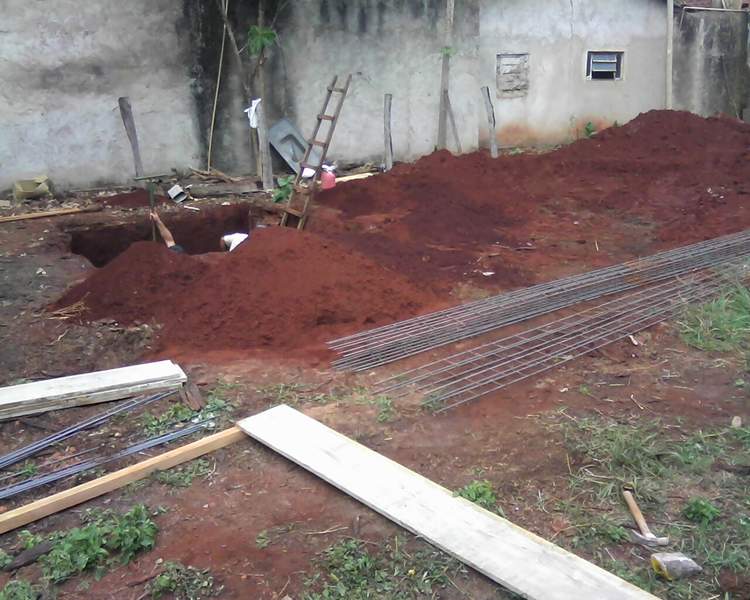

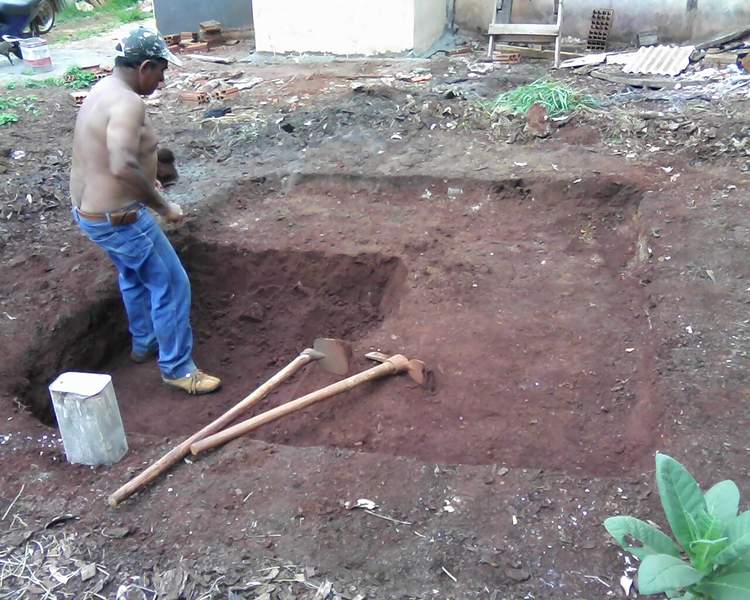

    8 torres alto-portante, 3 torres de 30 mts e 5 torres de 25 mts, postarei uma fotos do inicio do todo o projeto de implantação ok!
    ae de pouco em pouco postarei mais fotos do andamento ok!

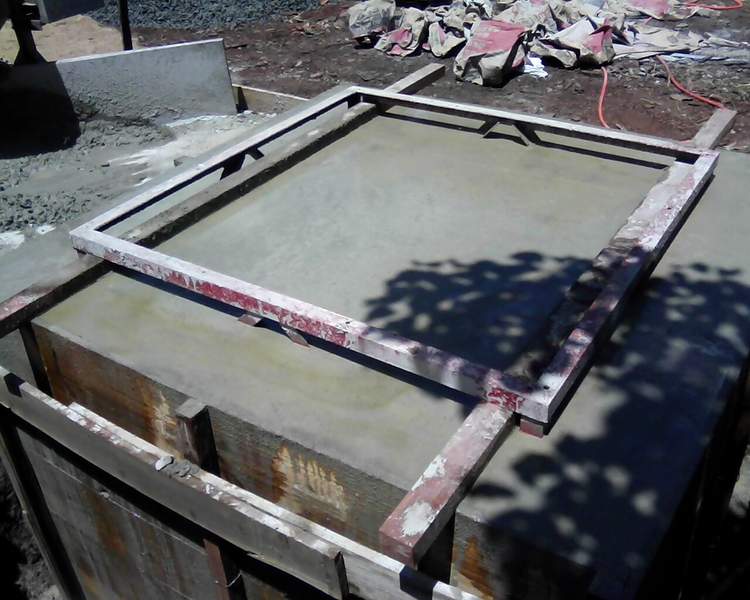

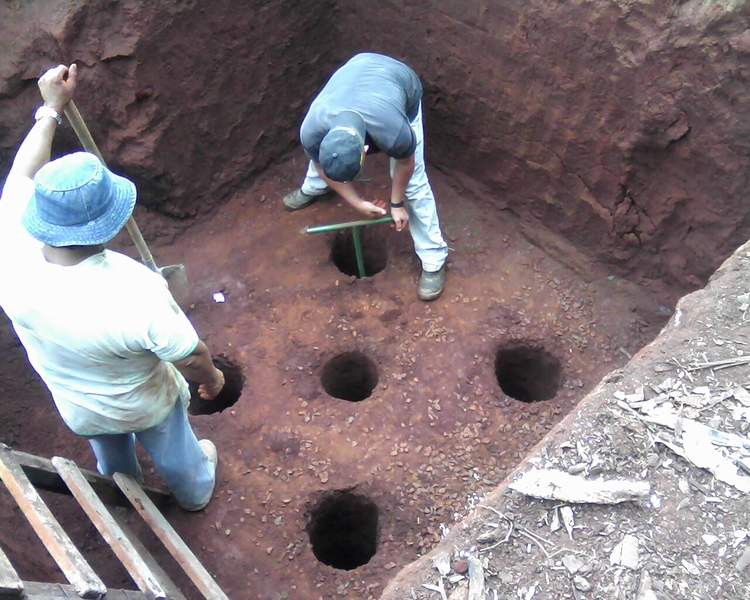

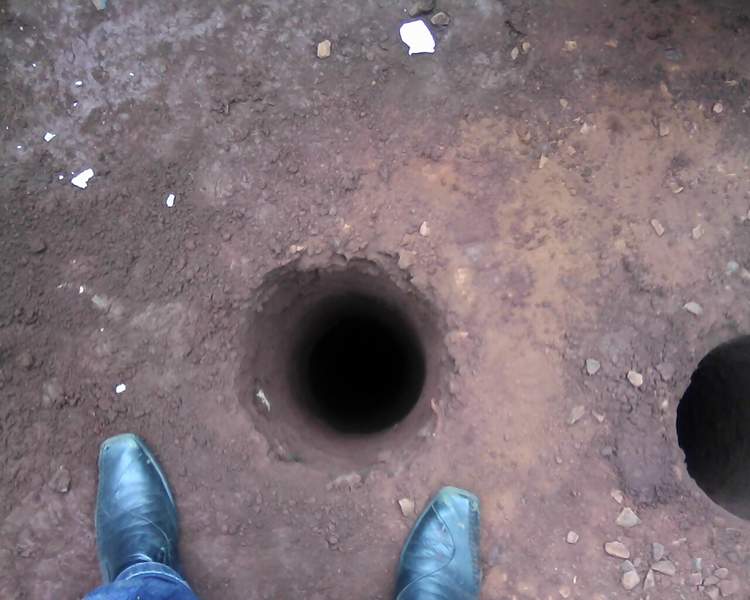

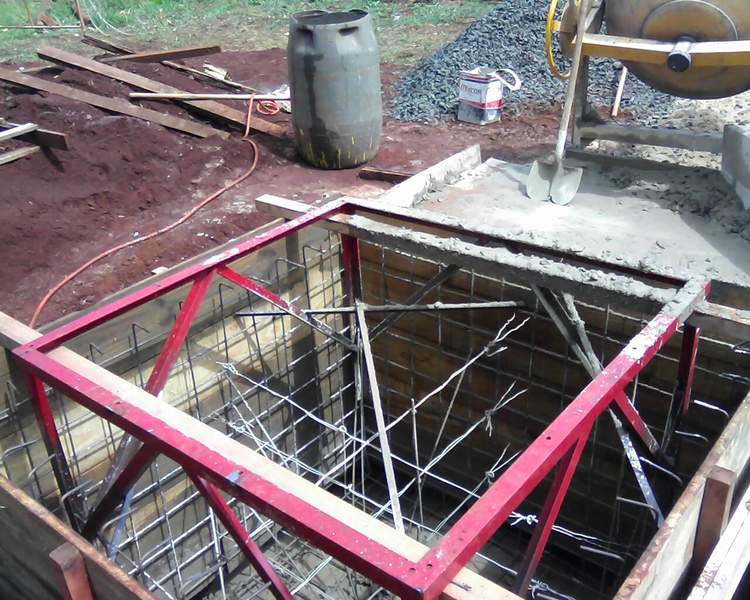

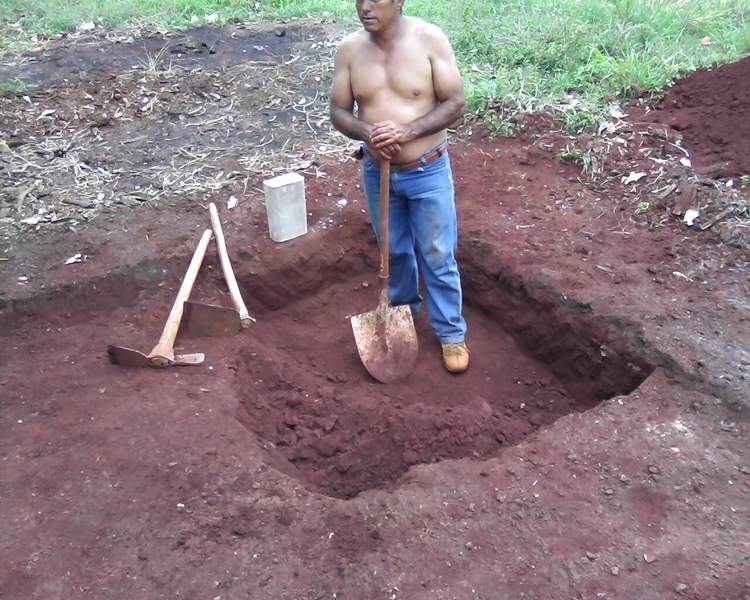

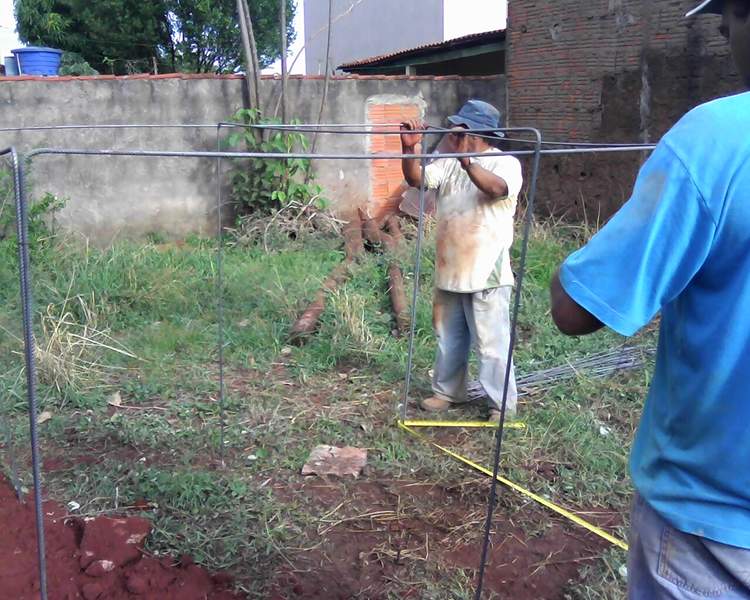

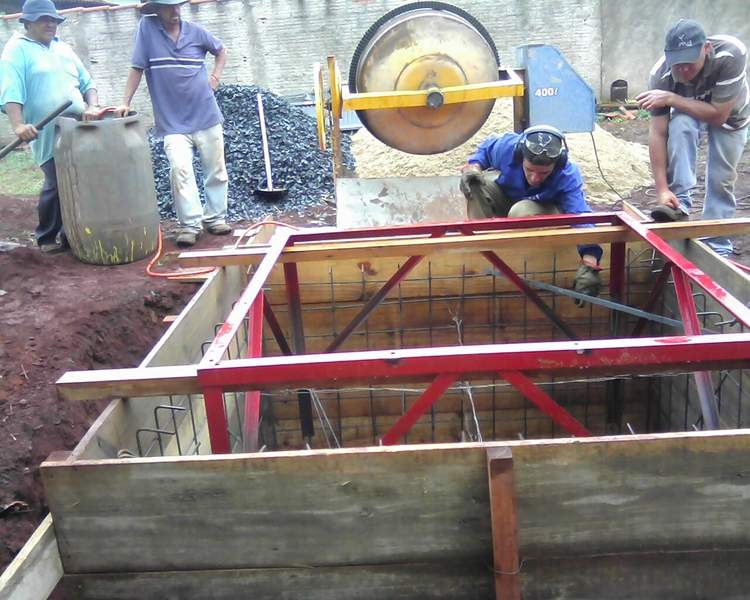

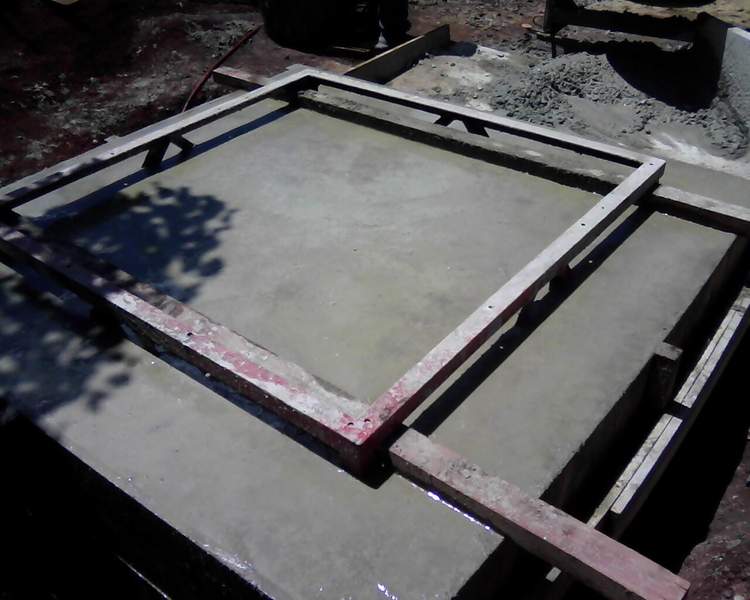

    obs: para esta base foram gastos 82 sacos de cimento, 12 mts de areia grossa e 10 mts de brita nº2 etc...

    Clique na imagem para uma versão maior

Nome:	         IMG0015A.jpg
Visualizações:	1031
Tamanho: 	77,6 KB
ID:      	30234Clique na imagem para uma versão maior

Nome:	         IMG0016A.jpg
Visualizações:	620
Tamanho: 	76,1 KB
ID:      	30235Clique na imagem para uma versão maior

Nome:	         IMG0017A.jpg
Visualizações:	455
Tamanho: 	81,1 KB
ID:      	30236Clique na imagem para uma versão maior

Nome:	         IMG0018A.jpg
Visualizações:	392
Tamanho: 	98,5 KB
ID:      	30237Clique na imagem para uma versão maior

Nome:	         IMG0019A.jpg
Visualizações:	511
Tamanho: 	53,4 KB
ID:      	30238Clique na imagem para uma versão maior

Nome:	         IMG0020A.jpg
Visualizações:	709
Tamanho: 	67,2 KB
ID:      	30239Clique na imagem para uma versão maior

Nome:	         IMG0021A.jpg
Visualizações:	403
Tamanho: 	63,1 KB
ID:      	30240Clique na imagem para uma versão maior

Nome:	         IMG0022A.jpg
Visualizações:	357
Tamanho: 	45,8 KB
ID:      	30241Clique na imagem para uma versão maior

Nome:	         IMG0023A.jpg
Visualizações:	387
Tamanho: 	46,2 KB
ID:      	30242Clique na imagem para uma versão maior

Nome:	         IMG0024A.jpg
Visualizações:	404
Tamanho: 	65,5 KB
ID:      	30243Clique na imagem para uma versão maior

Nome:	         IMG0026A.jpg
Visualizações:	413
Tamanho: 	45,2 KB
ID:      	30244Clique na imagem para uma versão maior

Nome:	         IMG0027A.jpg
Visualizações:	387
Tamanho: 	60,1 KB
ID:      	30245Clique na imagem para uma versão maior

Nome:	         IMG0028A.jpg
Visualizações:	384
Tamanho: 	67,6 KB
ID:      	30246Clique na imagem para uma versão maior

Nome:	         IMG0029A.jpg
Visualizações:	387
Tamanho: 	65,2 KB
ID:      	30247Clique na imagem para uma versão maior

Nome:	         IMG0030A.jpg
Visualizações:	398
Tamanho: 	81,6 KB
ID:      	30248Clique na imagem para uma versão maior

Nome:	         IMG0031A.jpg
Visualizações:	389
Tamanho: 	79,3 KB
ID:      	30249Clique na imagem para uma versão maior

Nome:	         IMG0032A.jpg
Visualizações:	388
Tamanho: 	51,6 KB
ID:      	30250Clique na imagem para uma versão maior

Nome:	         IMG0033A.jpg
Visualizações:	397
Tamanho: 	104,6 KB
ID:      	30251Clique na imagem para uma versão maior

Nome:	         IMG0034A.jpg
Visualizações:	384
Tamanho: 	58,7 KB
ID:      	30252Clique na imagem para uma versão maior

Nome:	         IMG0035A.jpg
Visualizações:	390
Tamanho: 	67,8 KB
ID:      	30253Clique na imagem para uma versão maior

Nome:	         IMG0036A.jpg
Visualizações:	391
Tamanho: 	89,5 KB
ID:      	30254Clique na imagem para uma versão maior

Nome:	         IMG0037A.jpg
Visualizações:	395
Tamanho: 	60,8 KB
ID:      	30255Clique na imagem para uma versão maior

Nome:	         IMG0038A.jpg
Visualizações:	387
Tamanho: 	68,2 KB
ID:      	30256Clique na imagem para uma versão maior

Nome:	         IMG0039A.jpg
Visualizações:	386
Tamanho: 	74,9 KB
ID:      	30257Clique na imagem para uma versão maior

Nome:	         IMG0040A.jpg
Visualizações:	453
Tamanho: 	75,1 KB
ID:      	30258Clique na imagem para uma versão maior

Nome:	         IMG0041A.jpg
Visualizações:	409
Tamanho: 	74,9 KB
ID:      	30259Clique na imagem para uma versão maior

Nome:	         IMG0042A.jpg
Visualizações:	423
Tamanho: 	76,1 KB
ID:      	30260Clique na imagem para uma versão maior

Nome:	         IMG0043A.jpg
Visualizações:	405
Tamanho: 	68,7 KB
ID:      	30261Clique na imagem para uma versão maior

Nome:	         IMG0044A.jpg
Visualizações:	411
Tamanho: 	76,0 KB
ID:      	30262Clique na imagem para uma versão maior

Nome:	         IMG0045A.jpg
Visualizações:	405
Tamanho: 	85,9 KB
ID:      	30263Clique na imagem para uma versão maior

Nome:	         IMG0046A.jpg
Visualizações:	423
Tamanho: 	73,3 KB
ID:      	30264Clique na imagem para uma versão maior

Nome:	         IMG0047A.jpg
Visualizações:	417
Tamanho: 	71,3 KB
ID:      	30265Clique na imagem para uma versão maior

Nome:	         IMG0048A.jpg
Visualizações:	442
Tamanho: 	69,6 KB
ID:      	30266Clique na imagem para uma versão maior

Nome:	         IMG0049A.jpg
Visualizações:	442
Tamanho: 	47,0 KB
ID:      	30267Clique na imagem para uma versão maior

Nome:	         IMG0050A.jpg
Visualizações:	491
Tamanho: 	58,5 KB
ID:      	30268


    Fábio Gonçalves
    [email protected]

    Aguardem!!!
    TURBONet<<PROVEDOR DE INTERNET ULTRA-RÁPIDA>>
    VELOCIDADE DE 300KB ATÉ 50MB REAL!!!!
    Acesso nas Cidades de ITUMBIARA, CENTRALINA, PANAMÁ E BOM JESUS de GOIÁS. Serviços de Internet Digital sem-fio, IpTv, Telefone virtual...

  2. #2

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Irmão qual o investimento estimado? Mega Estrutura



  3. #3

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Opa, investimento de toda a infra-estrutura ou somente desta torre?

  4. #4

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Realmente é um belo investimento.

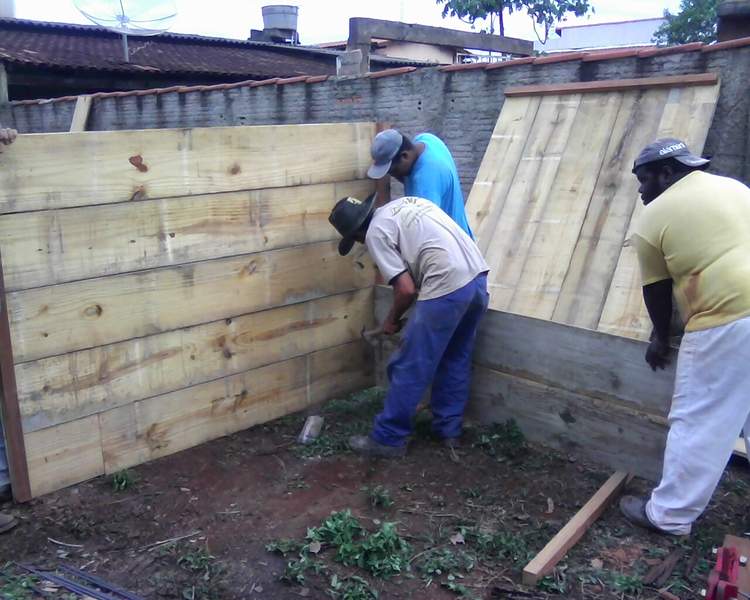

    Só uma coisa que não entendi, se era realmente preciso fazer toda a caixa de madeira para fôrma. Não poderia deixar direto com o solo?
    E fazer a caixa só na boca do buraco?

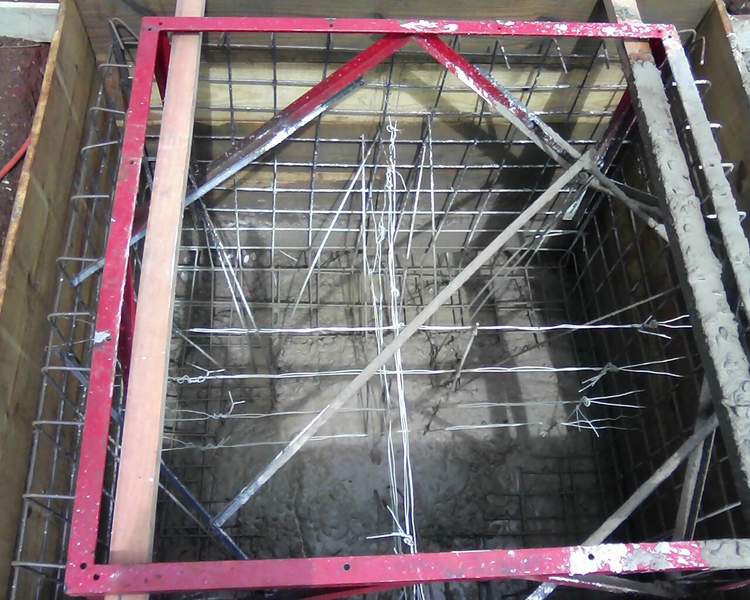

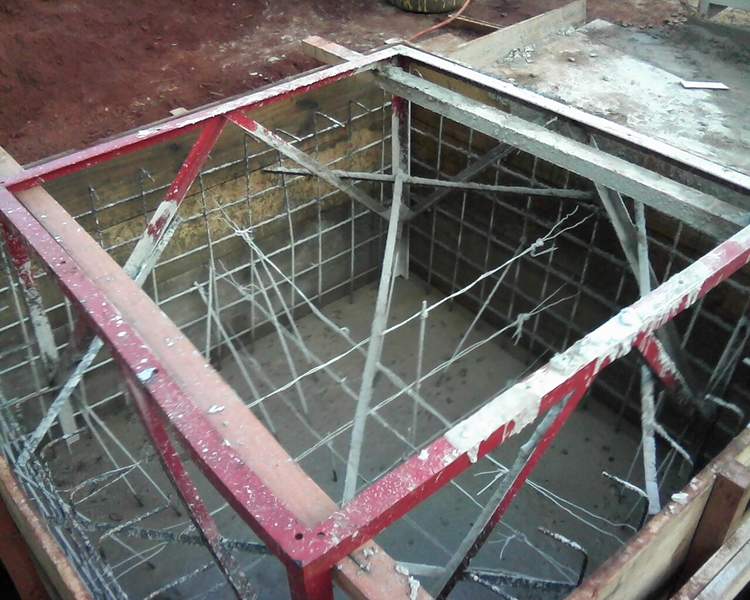

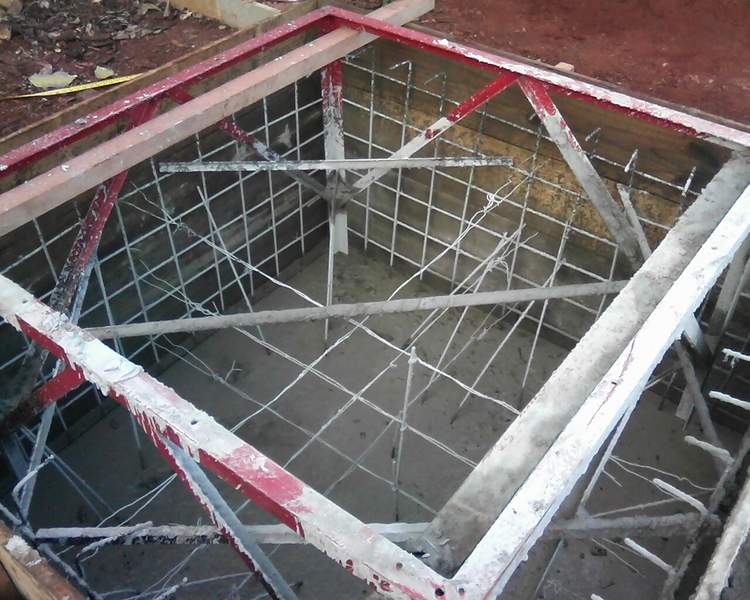

    Depois passa a bitola deste quadro de cantoneira onde vai fixar a torre.



  5. #5

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Qual é a autura da torre?

  6. #6

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Morfpheu

    Bom dia e parabéns ai pelo projeto, por coincidência estou namorando uma dessas ai em substituição as tradicionais estaiadas, por que onde tenho possibilidade de levantar as torres não tenho espaço suficiente. Você começou a relatar os gastos no inicio, mas poderia passar o custo total pra uma torre destas de 30 metros ?
    Sou de Goiás também e se precisar de alguma dica estamos ai.

    valeu e obrigado



  7. #7

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    que bom que vc esta podendo começar por cima, dificil é como agente aqui que ja tem 5 anos e ainda depende do retorno do proprio investimento para reivestir e crescer a rede, mas sucesso ai pra vc

  8. #8
    Mikrotik inSide Avatar de luizbe
    Ingresso
    Sep 2005
    Localização
    Governador Valadares
    Posts
    1.212
    Posts de Blog
    1

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Eu não investiria tanto em torre, mas sim no equipamento.
    Mas cada ca$o é um ca$o.



  9. #9

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Muito bom trabalho, gostaria de ver mais, os detalhes finais.
    Abraço e boa sorte.

  10. #10

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Continue postando as fotos, ficou uma bela infra-estrutura.

    Realmente não se deve economizar nessas bases, palavras de quem tem torre que já caiu!



  11. #11

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    puts.. prestem atenção no tópico...
    que estrutura heim.. quando tiver mais foto postem ai pra gente acompanhar..

  12. #12

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    A estrutura faz jus ao título do tópico. Muito bem feita mesmo.



  13. #13

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Foi projetado por engenheiro? qual o custo do projeto apenas com engenheiro.

  14. #14

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Meus parabens pelo investimento.

    Só ressalvando alguns comentários, acho que é muito valido o investimento na torre, claro desde que ela seja um ponto de interconexão a outras torres e em ponto estratégico, digo porque aqui tivemos que fazer 2 vezes a torre, gasto dobrado, pois não planejamos antender outras cidades, tanto nas quantidade e tamanho das antenas para interconexão e falta de espaço na torre. Se ele pode investir na torre otimo.

    Não adianta investir em torre, ter um gasto alto se não investir nos enlaces e equipamentos para emissão, não estou falando um Ubiquiti e nem Mikrotik.


    Anderson



  15. #15

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Citação Postado originalmente por luizbe Ver Post
    Eu não investiria tanto em torre, mas sim no equipamento.
    Mas cada ca$o é um ca$o.
    É importante investir numa boa torre para não ficar parado nem ter que pagar carro, casa e até mesmo enterro de terceiros após grave interpérie.

  16. #16

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Fabio

    Só tenho uma coisa a falar Parabéns quem começa certo e se preocupando com detalhes tem tudo para colher os frutos. Muito bom.



  17. #17

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    amigo parabens , antes de elogiar a extrutura , gostaria de salientar , estou a 8 anos no mercado , a 2 semnas perdi minha preciosidade um torre de 45 mts estaiada , obra da natureza , mas , o segredo e nao desistir , comecei montar uma outra pra poder repor os clientes urgente , depois , de 8 torres q tenho altas descobri uma coisa , que sempre tinha duvida , nunca mais faço torre acima de 20 mts , nao muda em nada , so gasto sem precisao , torre de vinte metros bem estruturadas como a sua em base num cai , o segredo e pontos mas pertos e torres baixas , mas paraben sempre tive a convicacao, de q se o eng mandar fazer 2 mts de base eu coloco mas uma por minha conta , lembrando , estudo eng de telecom , cauculos nao vale nada qdo a natureza , faz sua obra , Que DEUS te abencoe , muito , acredito que ele ja esta fazendo isso por vc , e parabens , postes suas novidades pra nos aprender uns com os outros , nunca vc estara perdendo tempo de postar sempre estara ajudando alguem, Parabéns

  18. #18

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Citação Postado originalmente por 1929 Ver Post
    Realmente é um belo investimento.
    Só uma coisa que não entendi, se era realmente preciso fazer toda a caixa de madeira para fôrma. Não poderia deixar direto com o solo?
    E fazer a caixa só na boca do buraco?

    Depois passa a bitola deste quadro de cantoneira onde vai fixar a torre.

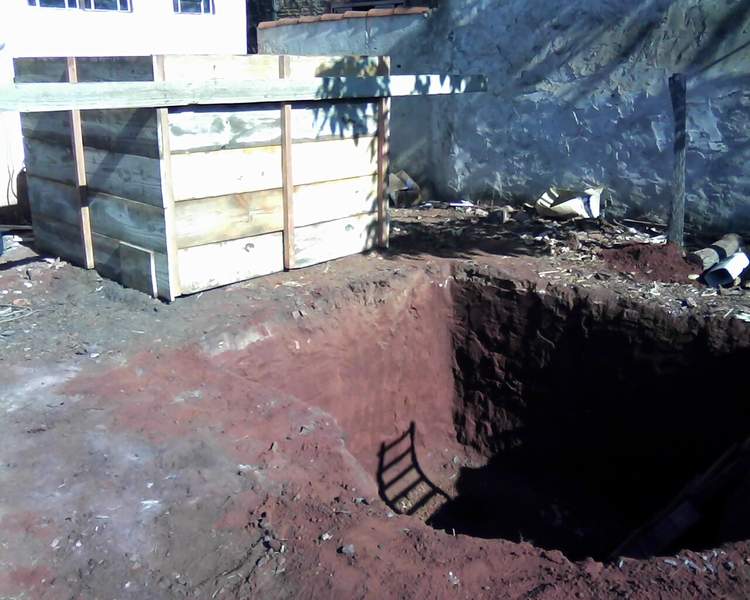

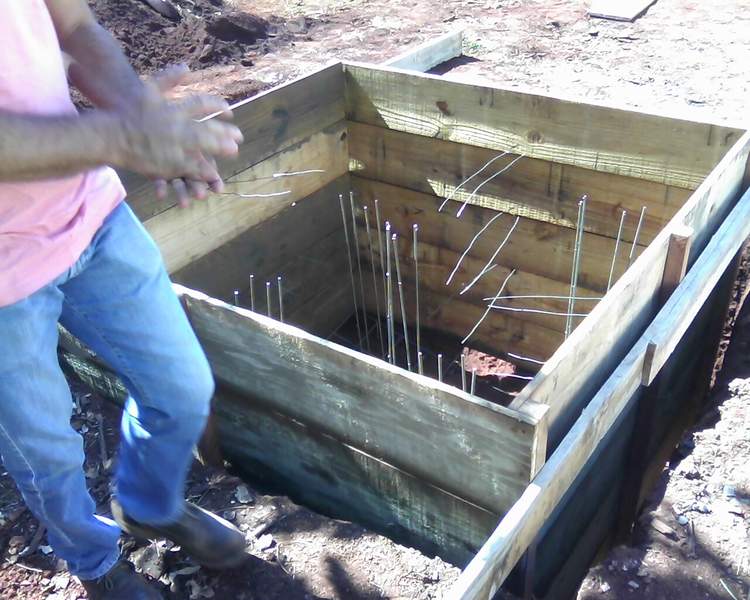

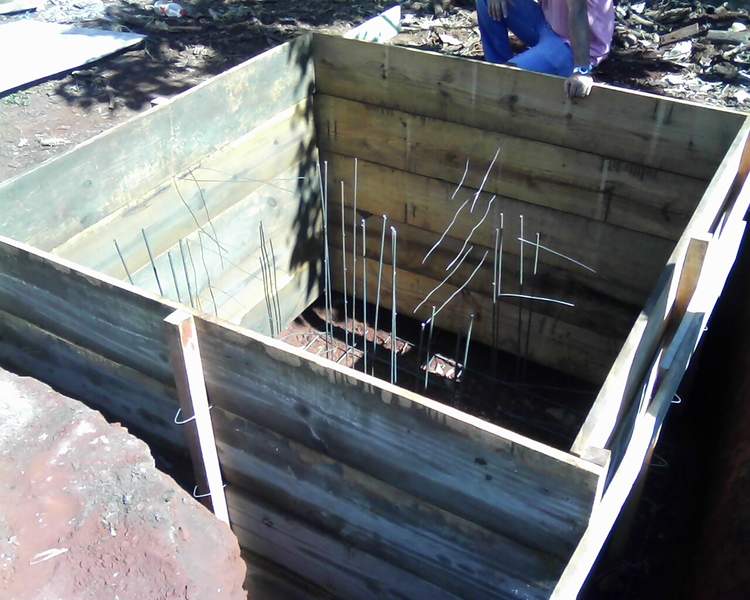

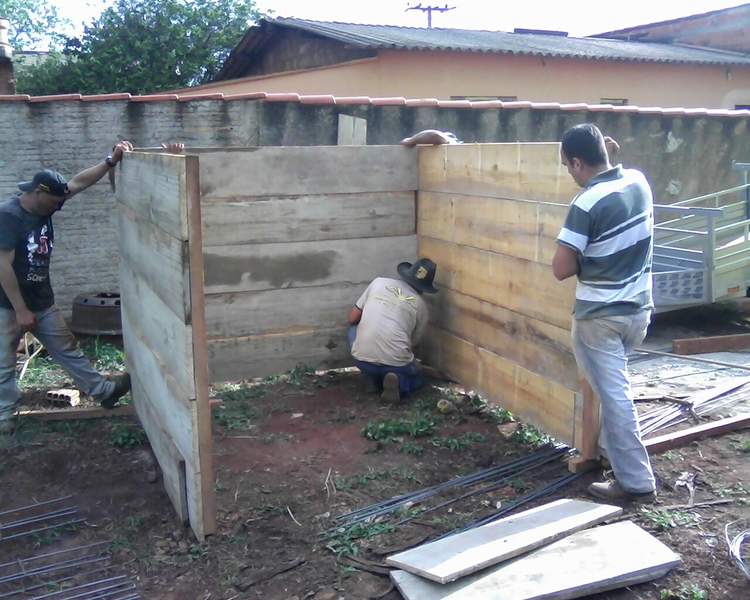

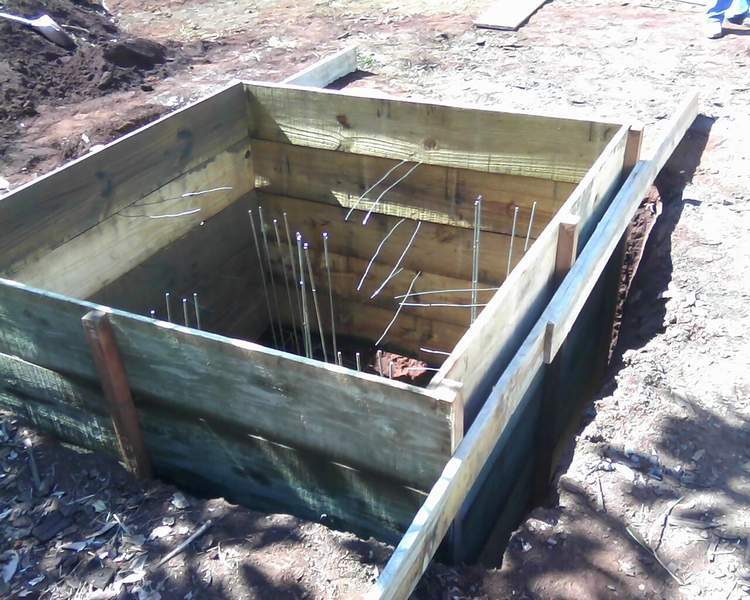

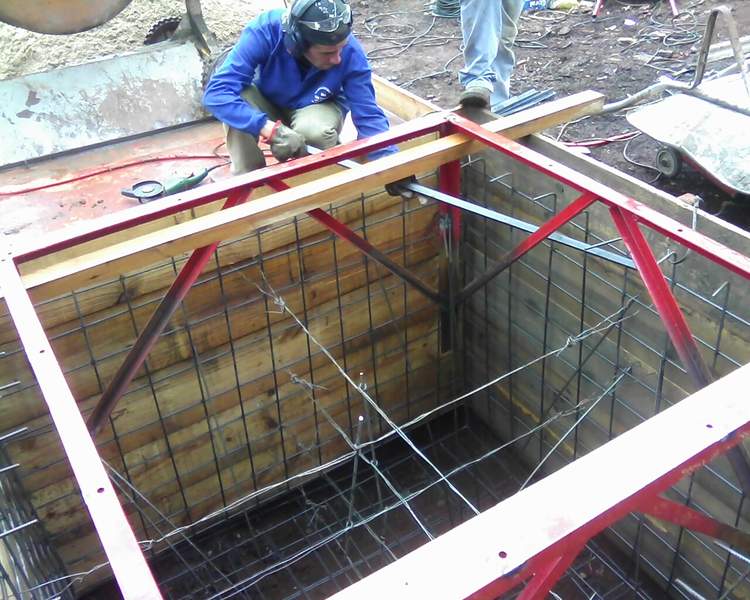

    Opa, blz? se a malha de ferro estiver diretamente no solo ao passar do tempo, uns 5 anos a corrosão irá afetar muito a malha certo, por isso foi feito este caixote Grato.



  19. #19

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Ol´s, a altura é precisamente de 30mts ok! Grato.

  20. #20

    Padrão Re: Projeto super-TORRE 30 Mts Alto-Portante c/ FOTOS!

    Olá, a torre ja montada com o projeto, crea Rt etc.. vai sair na faixa de 15mil ok! Grato.
