  1. Estou tentando interligar duas redes,uma com Mikrotik e outra com BrazilFW.

    ##################################
    A rede Mikrotik = 172.27.141.0/24
    ##################################

    eth1 = velox (modem roteado)
    eth2 = rede local (172.27.141.254)
    eth3 = rede entre MK e BFW, ip192.168.254.99


    Ja existe uma rota no ip → routes coma configuração 192.168.254.0/24 → eth3


    ##################################
    A rede BrazilFW = 192.168.254.0/24
    ##################################

    eth0 = rede local (192.168.254.254)
    eth1 = conexão pppoe (velox)

    Foi criada a rota: route add -net 172.27.141.0 netmask 255.255.255.0 gw 192.168.254.99

    A rede BFW “pinga” tranquilamente a rede MK.
    A resposta do tracert na rede BFW para MK é:

    1 salto = 192.168.254.254
    2 salto = 192.168.254.99
    3 salto = 172.27.141.x (x = ip final desejado)


    ##################################
    ============Problemas:============
    ##################################

    A rede MK NÃO pinga a rede BFW, o tracert se perde depois do primeiro salto:

    1 salto = 172.27.141.254
    2 salto = perdido

    Dentro das configurações do MK ele consegue pingar toda a rede 192.168.254.0/24 (pelo winbox dentro do MK, o ping sai pela eth3 tranquilamente) se pingar por trás do MK na rede local, um pc qualquer 172.27.141.x (eth2) não consegue pingar na 192.168.254.x

    Tentando solucionar o problema, criei uma rota estatica na rede BFW (pc local 192.168.254.2) no Windows com o comando:


    ##################################
    ========Solução Temporária========
    ##################################

    route add 172.27.141.0 mask 255.255.255.0 192.168.254.99

    Depois dessa rota a rede por trás do MK (pc local 172.27.141.170) consegue chegar e pingar na maquina 192.168.254.2


    ##################################
    =========Outras duvidas:==========
    ##################################

    Por que a rede MK não consegue ir alem do seu gateway padrão (172.27.141.254) eth2 no tracert, para ir para (192.168.254.99 eth3) e em seguida chegar na rede destino 192.168.254.x ? Por que depois da rota adicionada no Windows a rede por trás do MK funciona ?


    ##################################
    ==========Observações:============
    ##################################

    OBS: Não desejo fazer bridge, quero que seja feita a rota realmente.
    OBS2: Ja fiz foward entre as eth2 -> eth3 e entre eth3 -> eth2 no MK e nada.

    Agradeço qualquer ajuda =D
    Última edição por thiagomedeiros; 15-02-2012 às 11:10.

  2. Código :
    .----------------(OFF)------------------|
    .----------------(OFF)----------------| |
    .192.168.254.99--(IP p/ rede BFW)---| | |
    .172.27.141.254--(Rede Local MK)- | | | |
    .10.1.1.1 -------(Velox)--------| | | | |
    .                               | | | | |
    .                               1 2 3 4 5
    .                           [RouterBoard 750]
    .                                 | |
    .                                 | |
    .                                 | |
    .                                 | |---------
    .                 ----------------|          |
    .               Switch                     Switch
    .                 |                          |
    .           Computadores                     |
    .           172.27.141.x                     |
    .                                            |
    .                            ----------------|
    .                            |               |
    .                            |       Servidor BrazilFW
    .                            |       (192.168.254.254)
    .                            |               |------
    .                            |                     |
    .                            |                  (Velox)
    .                      Computadores
    .                      192.168.254.x


    http://cdn01.under-linux.org/attachm...logia_rede.jpg




    http://cdn01.under-linux.org/attachm...s-routesmk.png




    http://cdn01.under-linux.org/attachm...tabela_bfw.jpg
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

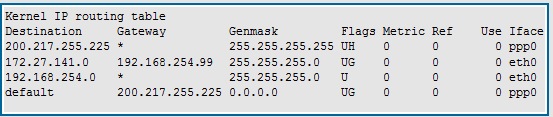

Nome:	         tabela_bfw.jpg
Visualizações:	184
Tamanho: 	26,3 KB
ID:      	33196   Clique na imagem para uma versão maior

Nome:	         routesmk.png
Visualizações:	239
Tamanho: 	12,8 KB
ID:      	33197   Clique na imagem para uma versão maior

Nome:	         topologia_rede.jpg
Visualizações:	314
Tamanho: 	36,0 KB
ID:      	33198



  3. Resolvido!

    Do lado do MK na eth3 setei o ip 10.10.10.11 e no lado do BFW setei o ip 10.10.10.10

    Apontei a rota do MK pra o gateway 10.10.10.10 e apontei a rota do BFW pra o gateway 10.10.10.11

    Funcionou de primeira =D
