    Padrão Vlan Cisco + Mikrotik

    Pessoal, alguém poderia me dar uma força, creio que seja fácil porém quero pedir uma ajuda, minha duvida é a seguinte:

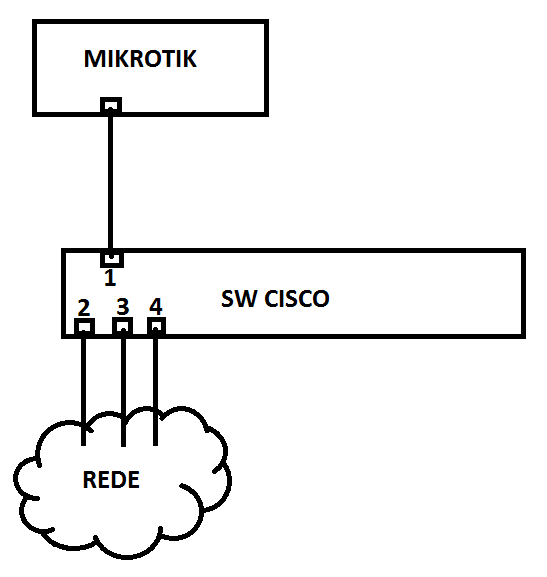

    Tenho um server mikrotik, nele criarei 3 vlans em cima de uma interface, e no cisco tenho por exemplo 3 portas que não quero que se enxerguem, porém, essas 3 portas devem enchergar uma mesma porta, a qual estará conectada a interface no mikrotik, como na imagem abaixo:

    Clique na imagem para uma versão maior

Nome:	         REDES.png
Visualizações:	178
Tamanho: 	12,0 KB
ID:      	41632

  2. #2

    Padrão Re: Vlan Cisco + Mikrotik

    Nunca testei Mikrotik com Cisco mas tem que haver compatibilidade em função da IEEE 802.1Q

    No Cisco voce na interface 1 faria trunk criaria 3 VLAN
    Última edição por leoservice; 07-01-2013 às 07:43.



  3. #3

    Lightbulb Re: Vlan Cisco + Mikrotik

    Com base no desenho, vou supor que no switch, nas portas 2,3,4 .. o trafego vai chegar sem tag alguma..

    no mikrotik ja esta ok !!

    no cisco.. vc configura a porta 1 como trunk

    no vlan database crie as vlans que voce criou no mikrotik ..

    e adicione a config nas portas do switch...


    aqui faço isso (comandos):

    Código :

    # conf t
    # vlan 100-103
    # state active
    # no shutdown
    # exit
    # interface GigabitEthernet0/0
    # switchport trunk allowed vlan 100-103
    # exit
    # interface GigabitEthernet0/1
    # switchport access vlan 100
    # exit
    # interface GigabitEthernet0/2
    # switchport access vlan 101
    # exit
    # interface GigabitEthernet0/3
    # switchport access vlan 102
    # exit
    # interface GigabitEthernet0/4
    # switchport access vlan 103
    # exit
    # exit
    # copy running-config startup-config

    eh por ai.. sintaxe dos comandos pode variar dependend do IOS que estiver usando...

  4. #4
    Analista de TI
    Ingresso
    Oct 2012
    Localização
    São Paulo
    Posts
    2
    Posts de Blog
    12

    Padrão Re: Vlan Cisco + Mikrotik

    é isso mesmo que o alexandrecorrea já disse

    crie 3 vlans no cisco e 1 trunk, e no mikrotik cria 3 vlans com o mesmo ID do cisco, se tiver problemas para criar as vlans no cisco fale o modelo e a versão do IOS (show version) do switch que eu faço



  5. #5

    Padrão Re: Vlan Cisco + Mikrotik

    Olá a Todos,
    *Tenho a mesmo dificuldade, pois gostaria que a porta 02 há porta 10 da minha switch cisco catalyst 2960 fizesse o mesmo vlan com o servidor mikrtoik, porem não manjo muito, tenho acesso a ela e tudo mais.
    *Além desta configurações sitada a cima, também preciso muito que da porta 10 ate a porta 24 de minha switch cisco liberasse a navegação com ip's/30 com faz as operadoras de link dedicado,

    Exemplo para as portas 10 a 24 da switch cisco;

    201.xxx.xxx.130/30
    Ip-Lan 201.xxx.xxx.131
    Ip-gateway 201.xxx.xxx.132

    caso alguém puder me ajudar ficarei muito agradecido.

  6. #6

    Thumbs up Re: Vlan Cisco + Mikrotik

    Citação Postado originalmente por alexandrecorrea Ver Post
    Com base no desenho, vou supor que no switch, nas portas 2,3,4 .. o trafego vai chegar sem tag alguma..

    no mikrotik ja esta ok !!

    no cisco.. vc configura a porta 1 como trunk

    no vlan database crie as vlans que voce criou no mikrotik ..

    e adicione a config nas portas do switch...


    aqui faço isso (comandos):

    Código :

    # conf t
    # vlan 100-103
    # state active
    # no shutdown
    # exit
    # interface GigabitEthernet0/0
    # switchport trunk allowed vlan 100-103
    # exit
    # interface GigabitEthernet0/1
    # switchport access vlan 100
    # exit
    # interface GigabitEthernet0/2
    # switchport access vlan 101
    # exit
    # interface GigabitEthernet0/3
    # switchport access vlan 102
    # exit
    # interface GigabitEthernet0/4
    # switchport access vlan 103
    # exit
    # exit
    # copy running-config startup-config

    eh por ai.. sintaxe dos comandos pode variar dependend do IOS que estiver usando...

    Obrigado fera, agora é só aplicar aqui e ver como fica, muito grato pela força...



  7. #7

    Padrão Re: Vlan Cisco + Mikrotik

    Caro,

    No meu servidor mikrotik tenho apenas duas lans, sendo elas;
    LINK onde entra o meu link
    Local onde sai para meus clientes.
    neste caso a como fazer algo?
