  1. Olá amigos do fórum, vim hoje compartilhar uma experiência nada agradável no intuito de lhes poupar algum aborrecimento.

    Recentemente precisei adquirir novos equipamentos MikroTik em substituição a alguns que foram danificados por problemas elétricos, ocorre que novos equipamentos vem sempre com novas versões do MikroTik, o que é perfeitamente normal.

    O problema foi que dessa vez vieram com versões que informam a 'distance' e não mais o 'ack', utilizado pra medir a qualidade do enlace entre cliente e torre. Uma vez detectado o 'problema' procedi da maneira usual em fazer o downgrade da versão 5.11 na RB433L para a versão 4.16 por ser esta a última versão a suportar o modo 'ack'.

    Nunca me ocorreu que poderia haver algum problema neste tipo de downgrade, porém após vários minutos de espera pelo reboot o equipamento o qual foi tentado o downgrade (RB433L) não voltou mais a responder.

    Detectado o problema com o downgrade, o que restou neste momento foi substituir a RB433L que deixou de responder por outra nova rodando a versão 5.11 do MikroTik.

    Em busca da solução:

    -Foram tentados todos os procedimentos possíveis de reset antes de chegar ao único método que funcionou para a recuperação da RB433L.

    -O método que funcionou para a recuperação foi a conexão do cabo serial, somado a configuração manual de IP na interface de rede do PC e utilizando o aplicativo netinstall da própria MikroTik.

    Observação: este modelo: RB433L, não possui conector serial, sendo necessário soldar o cabo serial diretamente a RB.


    Procedimentos:

    1.

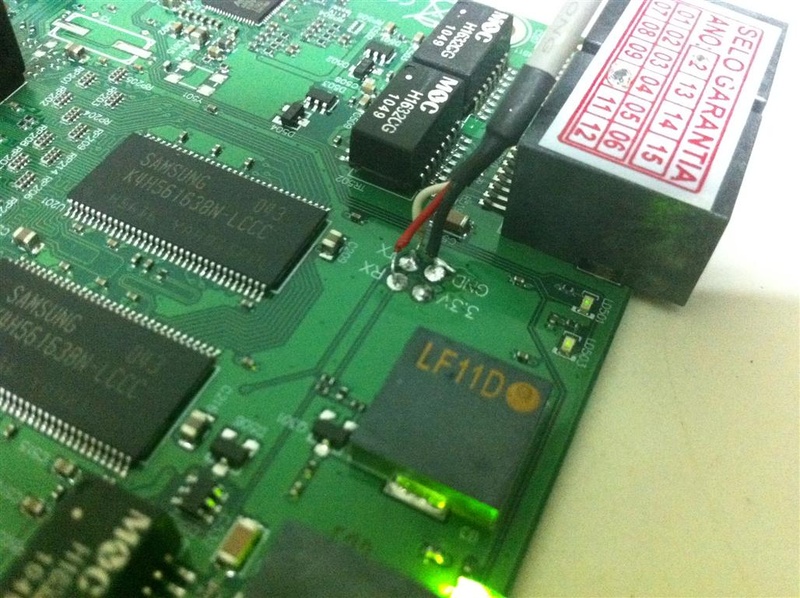

    Soldar os fios TX, RX e GND a RB433L.
    Clique na imagem para uma versão maior

Nome:	         IMG_2247 (Medium).jpg
Visualizações:	776
Tamanho: 	200,9 KB
ID:      	43465






































    Na RB:
    TX - BRANCO
    RX - VERMELHO
    GND - PRETO

    No DB9 que será ligado a porta serial do PC:
    PINO 2 - VERMELHO
    PINO 3 - BRANCO
    PINO 5 - PRETO

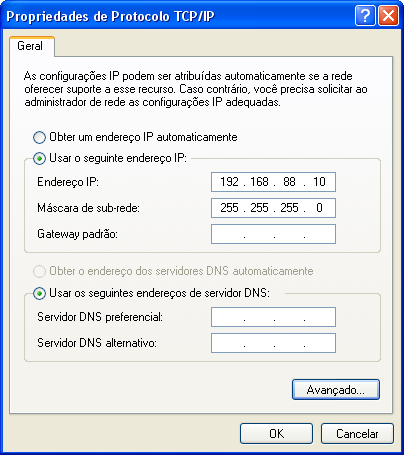

    2. Configurar um ip na placa de rede que será conectada a ether1 da RB, escolhi e configurei o IP 192.168.88.10 na placa de rede do PC que na ocasião estava a rodar o windows xp.

    Clique na imagem para uma versão maior

Nome:	         524b0.png
Visualizações:	696
Tamanho: 	32,4 KB
ID:      	43466

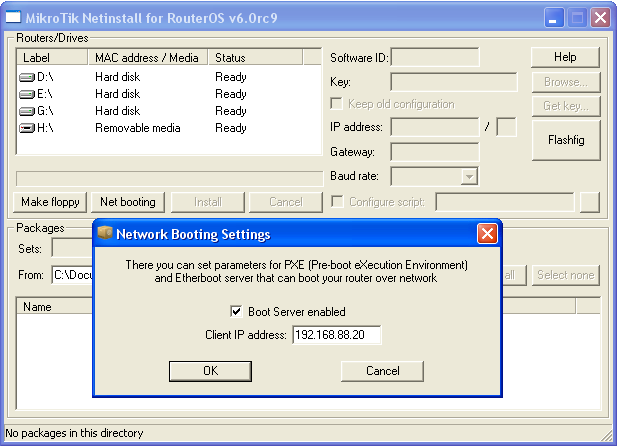

    3. Configurar um ip na mesma faixa anterior no aplicativo netinstall fornecido pela MikroTik, escolhi e configurei o IP 192.168.88.20 tomando o cuidado de marcar a opção Boot Server enabled, acessível pelo botão Net booting deste aplicativo.

    Clique na imagem para uma versão maior

Nome:	         524b00.png
Visualizações:	701
Tamanho: 	25,4 KB
ID:      	43467

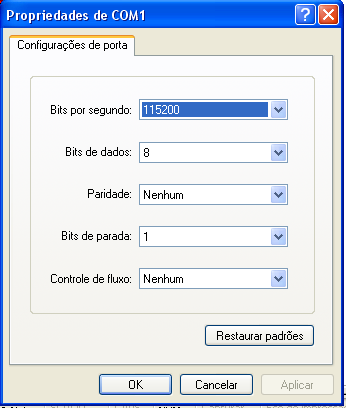

    4. Ligue o conector DB9 a porta serial do PC e configure a porta COM de acordo com o que segue:

    Clique na imagem para uma versão maior

Nome:	         porta_serial.png
Visualizações:	706
Tamanho: 	23,4 KB
ID:      	43469

    Bits por segundo: 115200
    Bits de dados: 8
    Paridade: Nenhum
    Bits de parada: 1
    Controle de fluxo: Nenhum

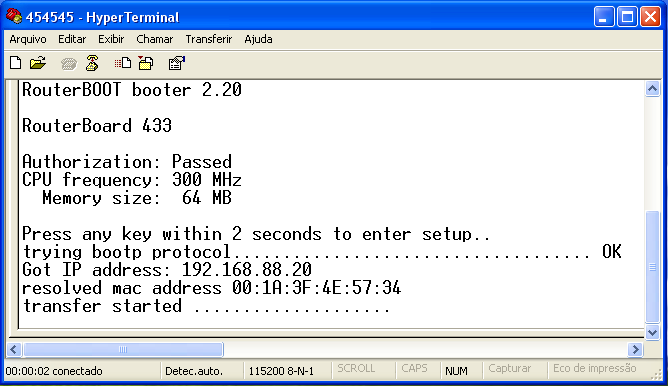

    4.1 Opcional: Você pode acompanhar a comunicação pelo hyperterminal do windows, para tal basta abrir o hyperterminal e selecionar a porta COM que será utilizada na comunicação, este passo não é obrigatório mas você pode querer visualizar a comunicação entre PC <> RB.

    Clique na imagem para uma versão maior

Nome:	         hyperterminal.png
Visualizações:	719
Tamanho: 	23,2 KB
ID:      	43468


    5. Com a RB433L desligada e o software netinstall aberto no PC, ligue o cabo de rede entre a placa de rede do PC e a porta POE da RB433L e conecte o cabo serial a porta COM do PC.

    6. Mantendo na RB433L apertado o botão tipo push-button (localizado ao lado dos contatos de reset), ligue a alimentação de energia da RB e aguarde até que o led ao lado do power pare de piscar (entre 10 e 20 segundos) então pode soltar. Neste tempo caso a comunicação com a RB seja estabelecida com sucesso via porta serial, você poderá acompanhar pelo hyperterminal do windows conforme a imagem acima.

    7. Após o boot da RB no modo netinstall, você precisará ter baixado a versão do sofware MikroTik para a respectiva RB no mesmo diretório do netinstall para que o mesmo possa ser utilizado no procedimento de recuperação da RB.

    Clique na imagem para uma versão maior

Nome:	         524b1.png
Visualizações:	696
Tamanho: 	23,5 KB
ID:      	43470

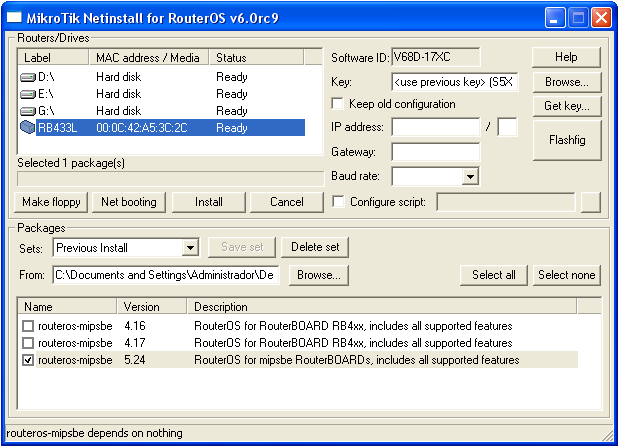

    8. Marque a RB433L na janela Routers/Drivers e abaixo selecione a versão a ser reinstalada na parte inferior do sofware (routeros-mipsbe 5.24.), em seguida clique em install e aguarde o envio e instalação do software.

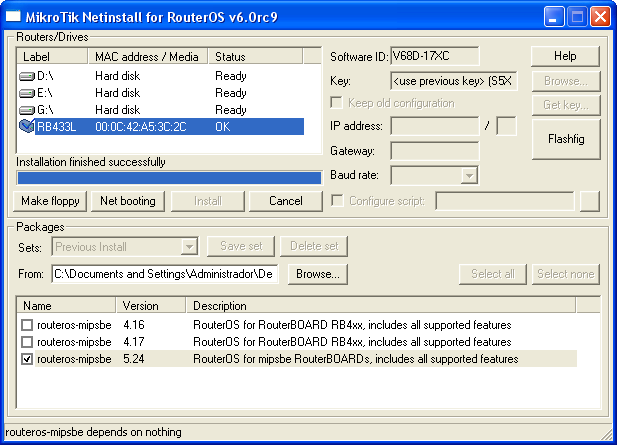

    9. Quando o procedimento terminar você deverá receber a mensagem 'Installation finished successfully', a RB será reiniciada automaticamente e poderá remover os fios soldados a ela e utilizá-la normalmente.

    Clique na imagem para uma versão maior

Nome:	         524b3.png
Visualizações:	702
Tamanho: 	24,3 KB
ID:      	43471


    Fica a pergunta! Porque este modelo de RB433L não aceita versões anteriores do MikroTik e como corrigir essa situação, tendo em vista que nenhum pronunciamento oficial da MikroTik foi encontrado sobre o fato de não ser possível o downgrade da mesma, nem advertindo seus usuários a não fazê-lo sob pena do equipamento ficar inacessível.

    Se esta dica lhe foi útil clique em agradecer, não custa nada e serve de incentivo para que continuemos a gerar conteúdo que seja de ajuda a todos.

    Grande abraço.

    Luciano Rampanelli / M4D3
    Última edição por m4d3; 18-03-2013 às 14:47.
