    Padrão Descasamento de impedancia.

    Boa tarde,
    Estou enfrentando alguns problemas de latência alta em uma rede 2.4ghz, ja troquei tudo inclusive os cabos, troquei por RGC 213.
    Porem hoje notei algo no datasheet, a antena diz ser 75ohms e creio eu que os conectores sejam 50 ohms e o cabo é 50 ohms tambem o descasamento pode causar essa perda e latencia alta?

  2. #2

    Padrão Re: Descasamento de impedancia.

    Que antena é essa de 75 ohms? Padrão pra wireless é 50 ohms. Não sei de onde essa antena possa ter saído, porque MMDS 2,5GHz usa 50 ohms, 2,6GHz usa 50 ohms, as antenas pra GSM/CDM de 800 a 2100MHz, ou de 700 a 2700MHz, também são 50 ohms, as mais recentes pra Wimax e LTE são 50 ohms... só se usa 75 ohms em imagem e RF de baixa frequencia (Abaixo de 800MHz).

    Não é daquelas antenas Orion, que usam conector F? (De TV) Não lembro se falavam em 75 ohms na antena, até comprei, mas eles nunca tiveram homologação, nunca sairam da minha casa... mas enfim, nos anuncios falava um curioso "50-75 ohms", vide:
    http://todaoferta.uol.com.br/comprar...dio-PLFLC0UQIH
    Corra dessas antenas, corra! Se é que dá pra chamar aquilo de antena. São um quebra-galho barato pra banda tipo 200 ou 300Kbps, mas se precisar troughput melhor isso não serve bem, não é a toa que pararam de fabricar e nunca homologaram, a idéia até que seria boa, mas o foco do refletor de aluminio não é legal, e o dipolo tipo patch como elemento parece que não é bem planejado. Aproveite o refletor e coloque um biquad meio curvado, soldado num conector N, vai ter uns 10dB de ganho, mas o CCQ milagrosamente vai subir.

    Bom, o descasamento de impedancia devia mesmo criar VSWR grande (Onda estacionária, retorno), isso derruba o CCQ completamente, e faz o nível de sinal informado variar (A etapa de RF se auto-atrapalha), ou melhor, se o equipamento for lerdo (Chipset RTL8186 ou similar de roteador domestico) vai mostrar um nível de sinal alto (Pega os picos), mas em RB que atualiza mais rapido você vê o sinal pulando de -40 pra -80dB em meio segundo.

    Acho que isso explica bem como é uma impedancia descasada:

    e uma casada corretamente:



  3. #3
    Avatar de Nilton Nakao
    Ingresso
    Sep 2013
    Localização
    Carlos Chagas, Minas Gerais
    Posts
    1.014

    Padrão Re: Descasamento de impedancia.

    Trabalho há muito tempo com transmissão, de 1,8 Mhz até 2,5 Ghz e todas as antenas homologadas inclusive os transmissores são com 50 ohms de impedância. Alguns transmissores valvulados são em 75 ohms mas são obrigados a ter um acoplador para 50 ohms.
    Para se usar antenas de 75ohms ou 300 ohms são usados multi-elementos em paralelo, fazer acoplamento com cabo coaxial de acordo com a frequência de modo a obter os 50 ohms para descida.

  4. #4

    Padrão Re: Descasamento de impedancia.

    Citação Postado originalmente por rubem Ver Post
    Que antena é essa de 75 ohms? Padrão pra wireless é 50 ohms. Não sei de onde essa antena possa ter saído, porque MMDS 2,5GHz usa 50 ohms, 2,6GHz usa 50 ohms, as antenas pra GSM/CDM de 800 a 2100MHz, ou de 700 a 2700MHz, também são 50 ohms, as mais recentes pra Wimax e LTE são 50 ohms... só se usa 75 ohms em imagem e RF de baixa frequencia (Abaixo de 800MHz).

    Não é daquelas antenas Orion, que usam conector F? (De TV) Não lembro se falavam em 75 ohms na antena, até comprei, mas eles nunca tiveram homologação, nunca sairam da minha casa... mas enfim, nos anuncios falava um curioso "50-75 ohms", vide:
    http://todaoferta.uol.com.br/comprar...dio-PLFLC0UQIH
    Corra dessas antenas, corra! Se é que dá pra chamar aquilo de antena. São um quebra-galho barato pra banda tipo 200 ou 300Kbps, mas se precisar troughput melhor isso não serve bem, não é a toa que pararam de fabricar e nunca homologaram, a idéia até que seria boa, mas o foco do refletor de aluminio não é legal, e o dipolo tipo patch como elemento parece que não é bem planejado. Aproveite o refletor e coloque um biquad meio curvado, soldado num conector N, vai ter uns 10dB de ganho, mas o CCQ milagrosamente vai subir.

    Bom, o descasamento de impedancia devia mesmo criar VSWR grande (Onda estacionária, retorno), isso derruba o CCQ completamente, e faz o nível de sinal informado variar (A etapa de RF se auto-atrapalha), ou melhor, se o equipamento for lerdo (Chipset RTL8186 ou similar de roteador domestico) vai mostrar um nível de sinal alto (Pega os picos), mas em RB que atualiza mais rapido você vê o sinal pulando de -40 pra -80dB em meio segundo.

    Acho que isso explica bem como é uma impedancia descasada:

    e uma casada corretamente:



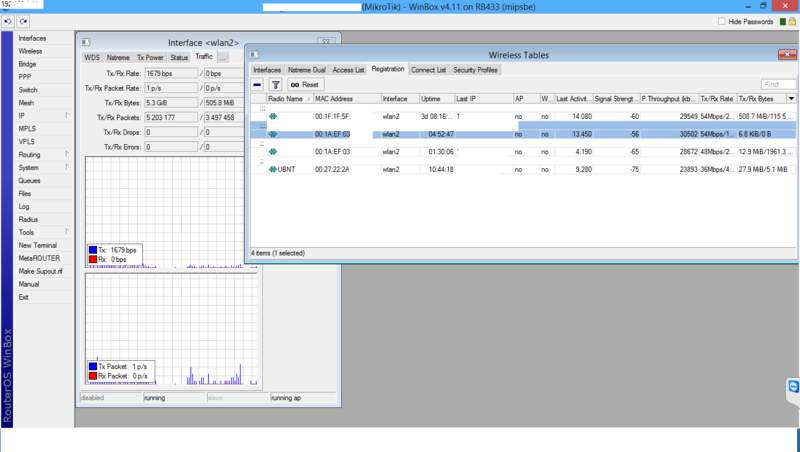

    O cenario que estou enfrentando esses problemas é o seguinte,
    Tenho 2 paineis, um vertical e um horizontal, ambos de 17 dbi, uma 433, durante a manha funciona normalmente, porem a tarde fica impossivel, fiz o teste desconectando todos clientes e deixando somente um, e deu a mesma coisa, o estranho é que o sinal está entre 60~67 ccq 89~100% snr na media de 36, ainda sim tenho esse grande problema, isso ja acontece a 2 meses, todos equipamentos foram trocados por novos.
    A menos de 100 metros tem mais 2 "torres" uma bem estruturada com os paineis de computech e outra de "gatonet".
    No Wireless Snooper durante a tarde noto grande trafego na rede do concorrente, porem a minha fica pessima, talvez seja interferencia do lugar?Ja mudei pra G e ainda tenho este problema, nao fiz nenhum ajuste fino ainda nas configuracoes do Mikrotik, estou cartao Xr2 novos.



  5. #5

    Padrão Re: Descasamento de impedancia.

    Citação Postado originalmente por Nilton Nakao Ver Post
    Trabalho há muito tempo com transmissão, de 1,8 Mhz até 2,5 Ghz e todas as antenas homologadas inclusive os transmissores são com 50 ohms de impedância. Alguns transmissores valvulados são em 75 ohms mas são obrigados a ter um acoplador para 50 ohms.
    Para se usar antenas de 75ohms ou 300 ohms são usados multi-elementos em paralelo, fazer acoplamento com cabo coaxial de acordo com a frequência de modo a obter os 50 ohms para descida.
    Nilton,
    Obrigado pela resposta.
    E no caso dessa antena?
    http://www.aquario.com.br/?action=produto&id=81
    No site diz que a impedancia nominal é 50 ohms, na caixa 75 ohms.
    Sinuca de bico.

  6. #6

    Padrão Re: Descasamento de impedancia.

    A Aquario pode ter muitos defeitos (Da minha parte só o isolamento porco das panelinhas 12dB 60°), mas eles nunca fariam uma pataquada dessa, a antena é 50 ohms sim, uso dela a alguns anos e não posso reclamar, o seu problema com certeza é outro, não é descasamento de impedancia. (Poderia ser unidade defeituosa da antena, mas não é normal defeito intermitente nisso, não acreditaria nessa possibilidade pela intermitencia do seu problema) Sobre o XR2, não sou um grande fã deles, onde misturei eles com EMP8602 (1/3 do preço) nem tenho como saber quem é quem, porque não faz diferença no desempenho (E devia ter, pelo preço e fama). Acho que o negocio é fazer uns ajustes mesmo, testar potencia mais baixa, ack time fixo (Tipo 70, 90 ou mesmo 120uS a título de teste), reply only...
