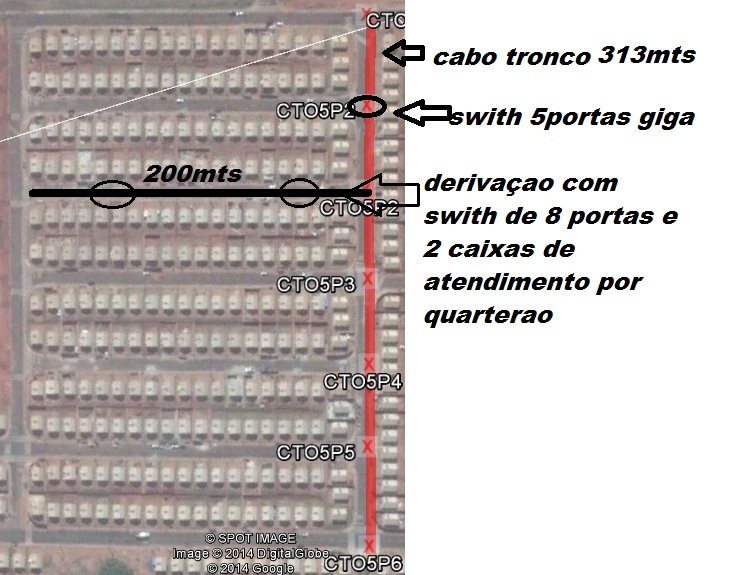

  1. essa vai pra vc mestre rubem , preciso de uma fonte de 48v por 10 amp com trafo para alimentar uma rede cabeada de 900mts
    mas precisaria de uma alimentação sem ruido, qual seria a alimentação do trafo sem retificação?, pois depois da retificação a voltagem sobe bastante e quais ponte e capacitores usar,, valew

  2. Voce vai injetar os 48 direto no sw ? ou fazer Step Down da voltagem ?

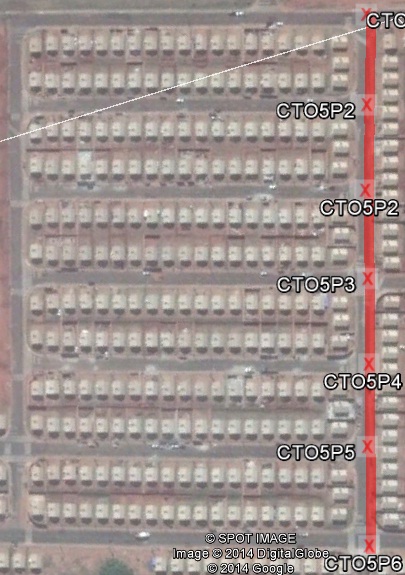

    Aqui já iniciei uma rede cabeada assim.



  3. vou mandar os 48 pelo cabo e em cada sw tem um 7809.

  4. fael vc ja cabeou?



  5. Hum, mas o LM7809 aceita só 35V de tensão de entrada.

    Fora que LM78xx tem um rendimento ridículo, é componente velho dos anos 70, não se usa mais isso, ele vai desperdiçar na forma de calor até MAIS do que o switch vai consumir.

    Bom, sistemas 48V existem por conta de ter 4 baterias, se não vai usar as baterias você pode usar outras tensão. Em www.yojikonda.com (Fica no brasil, pessoal muito confiável) tem trafo de alta corrente (5 ou 10A) de 24V, 27V, 33V, 36V e 45V, os maiores são pra amplificadores de som (Cabeçotes ridículos pra idiotas e surdos incomodarem a vizinhança, gente com cerebro dentro da cabeça não precisa mais que uns 70dB de musica), são bem duráveis, aguentariam alto consumo 24x7. Veja que se retificar em onda-completa (4 diodos, uma ponte retificadora) aumenta uns 40%, então passaria de 45V AC pra 63V DC!

    Bom, sobre os diodos, acho que no brasil os MUR1510 ou MUR1520 são raros, acho mais facil achar os 1N3208, que são de 15A, e podem ser colocados em dissipadores (A carcaça é um dos polos, então pra colocar todos no mesmo dissipador precisaria isolador, mais facil colocar cada um dos 4 diodos num dissipador separado). O capacitor poderia ser de 63V se fosse trafo de 24, 27 ou 36V, mas com trafo de 45V é bom partir pra capacitor de 100V, acho que 3300uF x 100V resolve. Como isso é caro veja que sucata de fonte ATX consegue, na entrada as fontes ATX tem capacitores de 220uF 200V, ou 330uF 200V, ou 470uF 200V, 560, 680 ou 820uF por 200V, dá pra ir colocando eles em paralelo até formar uns 3000uF.

    Como só retificar e filtrar com capacitor não deixa a energia limpa, seria bom colocar na saída de cada switch um diodo 1N4007 (Até como proteção, ele queima em caso de raio ou curto mais serio) e depois um capacitor tipo 220uF, EU colocaria também um capacitor ceramico em paralelo tipo 100nF ou 470nF, pra isolar altas frequencias (Harmonicas ou ruído que a antena captou por se comportar como antena).

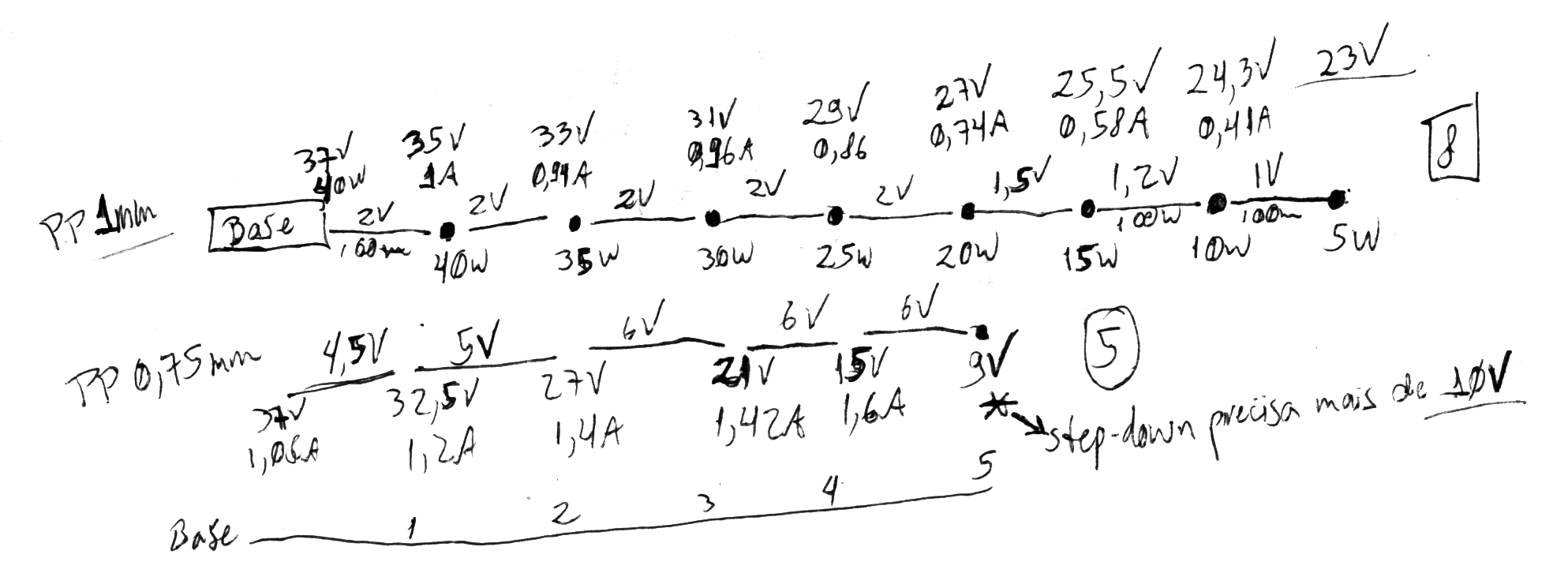

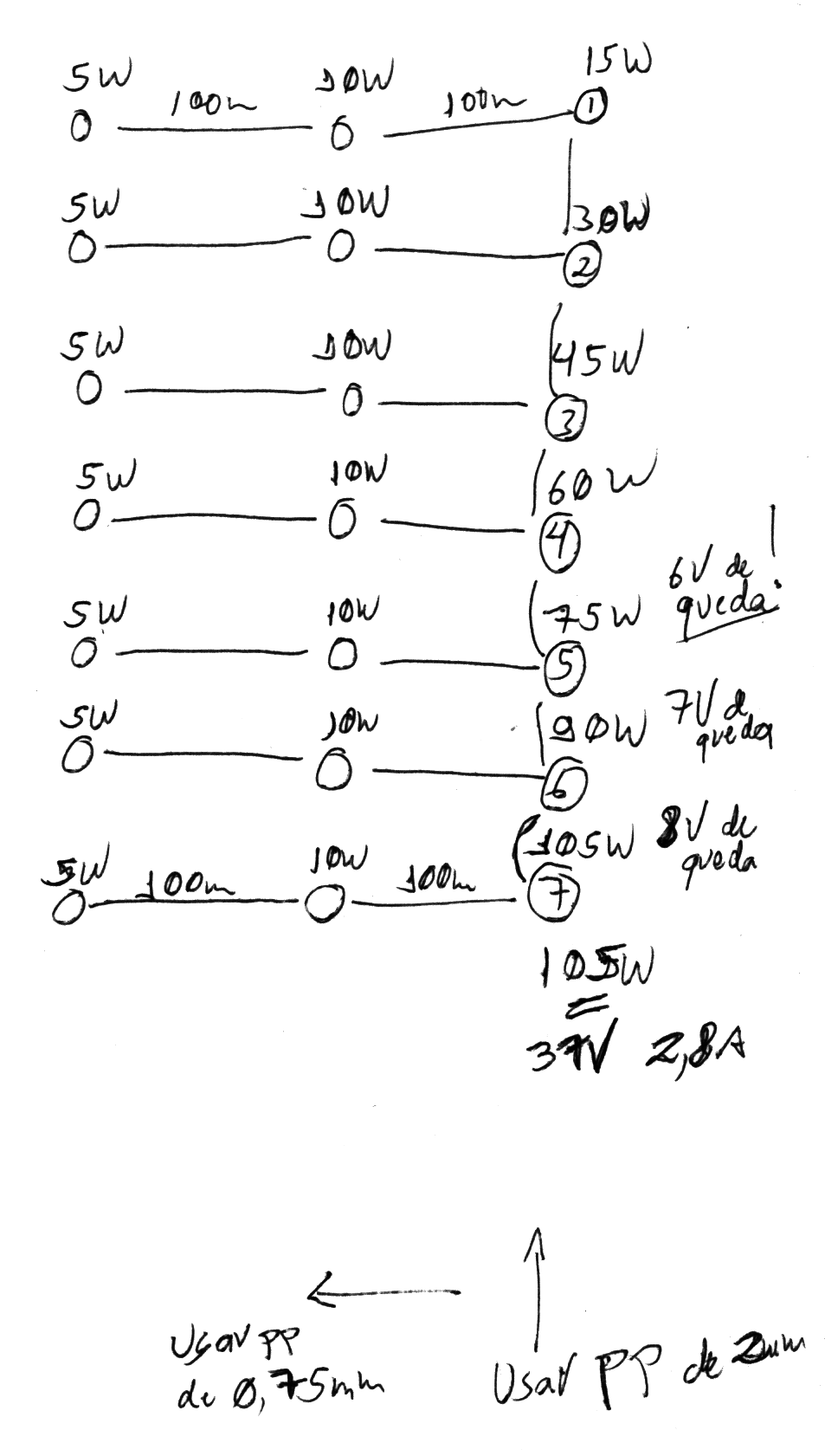

    Se quer mesmo usar LM7809, teria que usar trafo de 24V, que depois de retificado vai te dar 33V, aí um LM7809 aguenta, mas acho uma péssima idéia pelo baixo rendimento, já conversores DC-DC ocuparão menos espaço (LM78xx precisa dissipador, conversor dc-dc não precisa) e não desperdiçarão muita coisa (LM78xx deve desperdiçar uns 10W por switch, conversor dc-dc desperdiçaria 0,5W, numa rede com 900m a corrente maior cria mais queda de tensão, e somando 40 switches isso dá 400W de desperdício, vezes 24h vezes 30 dias dá 288KW.h, uns R$ 160 na minha conta de luz!

    (A conta é: Switch consumindo 9V 0,4A, pra entregar isso o LM7809 com entrada de 35V vai dissipar em calor os 35-9V, que são 26V, e 26V 0,4A dá 10W)

    Se quer trafo um pouco maior que 24V, teria o de 27V, daria 37V de retificado, quem suportaria essa tensão de entrada é o regulador de tensão velho/defasado LM317, tão barato quando LM7809, ele aceita entrada de até 40V, tem o mesmo péssimo rendimento dos LM78xx, o jeito de "regular" a tensão de saída de um LM317 é alterar o valor de 2 resistores, veja como é simples:
    http://www.reuk.co.uk/LM317-Voltage-Calculator.htm
    (Resistor de 330 ohms, outro de 2200 ohms, pra saída de 9,5V, ambos bem fáceis de achar)

    A graça que EU veria seria levar AC tipo 36 ou 45V via cabo PP, e a cada 300m usar um trafo pra elevar a tensão, a rede eletrica no mundo é assim, a cada X espaço você eleva a tensão, transporta energia numa tensão muito maior que a que usará. Poderia usar trafo barato, tipo 24V 10A, elevar depois que ela baixe usando um trafo 15 + 15V 5A (Liga num enrolamento de 15V, entre o comum e o outro enrolamento terá o dobro da entrada, se entra 15 sai 30V, se entra 13V sai 26V), e pra alimentar switch pode usar trafinhos baratos 12+12V com os 2 enrolamentos em serie e ligando a ponte retificadora só em 1 dos enrolamentos de 12V, se acertar o tipo de switch e usar outros trafos (Tem que calcular) nem precisa conversor dc-dc ou regulador, pode só retificar e filtrar o trafo e aplicar isso no switch, até bem barato (Não tanto quanto importar do Ebay conversores dc-dc, seja pra elevar ou pra reduzir tensão eles são ultra baratos).
