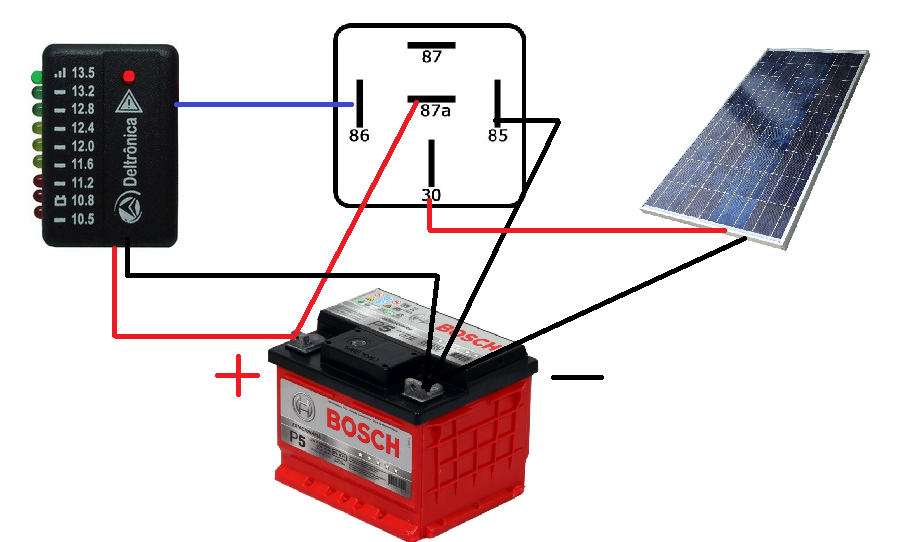

  1. Para quem fala que controlador de carga desperdiça energia. Tá aki um modelo feito apenas com um voltimetro e um relé. Enquanto a bateria estiver abaixo de 13,5v o relé ficará desligado então a corrente da placa solar irá passar para a bateria atráves do pino 87a. Quando a bateria chegar ao ponto da voltagem atingir 13,5 o voltimetro aciona o relé pelo pino 86 e manda a corrente do pino 30 para o pino 87 o qual não terá nada ligado. Quando a voltagem baixar o relé será desligado e a corrente irá voltar á carregar a bateria.

    Foi utilizado um voltímetro encontrado facilmente no mercadolivre e um relé de 5 pinos.

    No pino 30 é a entrada de corrente que vem da placa solar.
    No Pino 85 é o negativo.
    No pino 86 é o acionador do relé que muda a corrente do pino 30 para 87a(quando desligado) e para o pino 87(quando ligado).
    No Pino 87 quando o relé é acionado pelo pino 86 a corrente do pino 30 passará por ele.
    No pino 87a quando o relé está desligado a corrente do pino 30 passara por ele.

    Clique na imagem para uma versão maior

Nome:	         Controlador de Carga.png
Visualizações:	1117
Tamanho: 	284,1 KB
ID:      	57903

  2. Citação Postado originalmente por joceliomarques Ver Post
    Para quem fala que controlador de carga desperdiça energia. Tá aki um modelo feito apenas com um voltimetro e um relé. Enquanto a bateria estiver abaixo de 13,5v o relé ficará desligado então a corrente da placa solar irá passar para a bateria atráves do pino 87a. Quando a bateria chegar ao ponto da voltagem atingir 13,5 o voltimetro aciona o relé pelo pino 86 e manda a corrente do pino 30 para o pino 87 o qual não terá nada ligado. Quando a voltagem baixar o relé será desligado e a corrente irá voltar á carregar a bateria.

    Foi utilizado um voltímetro encontrado facilmente no mercadolivre e um relé de 5 pinos.

    No pino 30 é a entrada de corrente que vem da placa solar.
    No Pino 85 é o negativo.
    No pino 86 é o acionador do relé que muda a corrente do pino 30 para 87a(quando desligado) e para o pino 87(quando ligado).
    No Pino 87 quando o relé é acionado pelo pino 86 a corrente do pino 30 passará por ele.
    No pino 87a quando o relé está desligado a corrente do pino 30 passara por ele.

    Clique na imagem para uma versão maior

Nome:	         Controlador de Carga.png
Visualizações:	1117
Tamanho: 	284,1 KB
ID:      	57903

    Parabens!!! uma forma muito simples de fazer um controlador de carga, porem o ciclo de carga exigido pela bateria nao é esse. Cada bateria tem uma dinamica de carga necessaria para atingir o max e durar o maximo possivel e isso inclui a corrente minima necessaria e a de flutuação. É um pouco mais complexo, e é isso que o "Controlador de Carga" faz.
