  1. Pessoal, uma dúvida:

    Preciso me preocupar com o fato de haver equipamentos alimentados por -48VDC e 12/24/48VDC no mesmo rack?

    Sei que nos equipamentos -48VDC o positivo é aterrado, enquanto nos demais é o negativo, que esse aterramento é feito pela carcaça e que se estiverem no mesmo rack pode fechar curto pela estrutura de fixação e causar danos.

    - Qual é a solução para esse problema?
    - Equipamentos -48VDC em um rack e 12/24/48VDC em outro separado?
    - Fazer o aterramento corretamente já evita qualquer problema ou tem que ter algum cuidado a mais?
    - Tem problema todos equipamentos estarem na mesma barra de aterramento, com tensões e polarizações de alimentação diferentes?
    - Tem que isolar o contato dos equipamentos com o rack?

    Também vi falar que não se pode usar cabos de rede blindados com conectores metálicos entre equipamentos com alimentação diferente, tanto em questão de tensão que parece oferecer risco devido à diferença de potencial, quanto de polarização. Faz sentido, mas nunca vi uma confirmação disso, agradeço se alguém puder esclarecer.


    Obrigado pela atenção.
    Até logo.

  2. Mas como é a alimentação?
    Se for uma fonte chaveada de -48VDC, a carcaça dela é ligada no terra da tomada.
    Se as outras fontes forem fontes chaveadas comuns de 12/24/48V a carcaça também é ligada no terra da tomada, não há problema ligar elas juntar, simplesmente uma tem 48V de diferença de potencial com relação ao terra e o outra tem -48V de diferença de potencial com relação a esse terra.

    O problema seria: Você pegar uma fonte 48V e ligar numa polarização num aparelho, inverter a polarização pra ligar em outro, e unir as 2 carcaças, aí sim teria problema. E se for isso não dá nem pra aterrar próximos, porque um aterramento provavelmente terá 50 a 200ohms de resistência até o outro, ia ter circulação de energia.

    Enfim, se são fontes AC chaveadas comuns, desde que seja fonte -48V mesmo (E não uma fonte 48V com inversão do plug apenas), pode e deve ligar todos no mesmo aterramento.

    (Se for nobreak DC 48V idem, teria que ter um nobreak 48V e outro nobreak -48V, pode unir o terra de ambos, mas cada um precisa as suas baterias (Senão estaria dando curto, afinal o negativo de uma vai ligado no positivo de outra, se for a mesma você dá curto))



  3. Concordo com Rubem, mas acrescento que você poderia adquirir um inversor DC DC que pode ser de -48V para 12,24 ou 48 ou então o inverso. Nas torres das teles têm regras relativamente rígidas, onde inicialmente não se permite que utilize a(s) bateria(s) dentro do habtáculo dos equipamentos e normalmente exigem que utilize um outro banco de baterias.

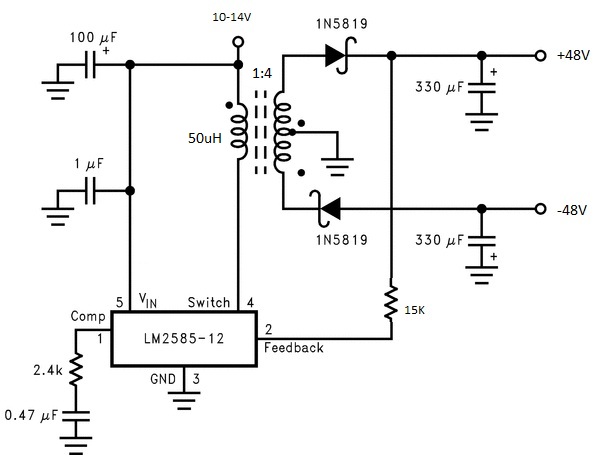

  4. Pois é, por mais simples que uma inversão de polaridade seja, tipo:
    Clique na imagem para uma versão maior

Nome:	         invert.jpg
Visualizações:	182
Tamanho: 	43,2 KB
ID:      	61163
    É simples, mas o rendimento é ruim demais, esse aí deve ficar abaixo dos 70%, se tiver consumo tipo 15W é fácil ter rendimento tipo 50%.
    (Não precisa ter consumo na linha de +48V, ele pode ser só referência pro feedback)

    Então nunca ví a venda, tem conversor de todo tipo a venda web a fora (Ebay e lojas da china), mas que conjugue geração de negativo nunca ví, imagino que seja por conta do rendimento ruim.

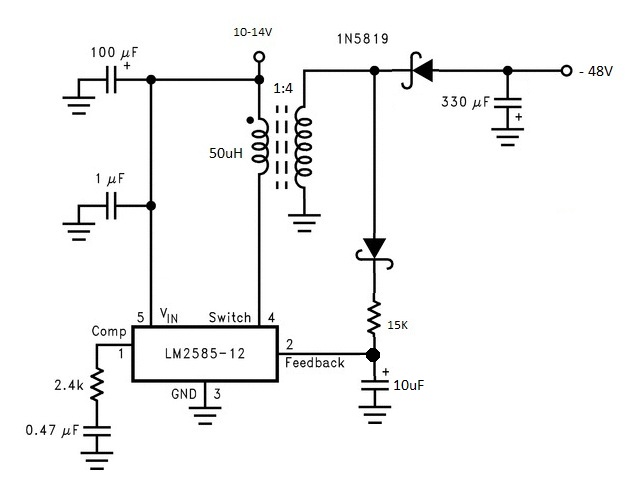

  5. Alias, exclusivamente pra -48V (Sem +48V) seria isso:
    Clique na imagem para uma versão maior

Nome:	         invert2.jpg
Visualizações:	140
Tamanho: 	40,0 KB
ID:      	61165
