  1. preciso de um equipamento com VSWR 1:1. Alguem indica um? E um ptp que vou fazer.

    att,

    fabiano.




  2. VSWR de 1.0 pra 1 é só teórico, seria 0% de energia refletida, antenas comerciais muito boas e muito CARAS tem coisa tipo 1,3 pra 1. Antenas pra frequências muito específicas que exigem ajuste por parte do instalador tem algo tipo 1,3:1 ou talvez 1,2:1.

    Mas 1 pra 1 seria uma antena perfeita com 0 perdas, e... isso só existe na teoria. Na prática sempre terá alguma perda, alguma coisa sempre refletirá. Se conseguir 1,1 pra 1 já pode comemorar.
    Em UBNT de 30dBi na versão LW (Mais barata) tem perda de retorno tipo -13 a -16dB, isso é padronizado como VSWR 1,6 pra 1 (1,6:1).

    Mas as outras tem perda de retorno na casa dos -15 a -40dB (Conforme a frequencia, a 5,3GHz isso é bem diferente de 5,8GHz), elas são vendidas como 1,4:1, mas se pegar os -40dB de reflexo em, digamos, 5750MHz, isso dá um VSWR de 1,2:1 nessa frequência! (Mas segundo a lei de Murphy esse será o canal mais poluído na sua vizinhança, e o menos poluído é o que terá um VSWR bem ruim).

    Enfim, VSWR 1:1 não existe em antenas comerciais, procurar o menor valor possível inclui ver o datasheet de cada antena qual o VSWR na frequencia que deseja, mas... pelos processos de fabricação pode ter diferença, com um dipolinho rebitado 0,1mm distante do ponto central o VSWR menor muda de digamos 5750 pra 5680MHz, então o fabricante não dá mais o diagrama, nem 2flex, Oiw, nem todas da UBNT, nem MK.
    Exemplo:
    http://www.gowifi.co.nz/specs/mANT30.pdf
    Só diz que a média é 1,4:1 mas nalguma faixa chega a 1,8:1.

    Das antenas que tem diagrama (São pouquíssimas), essa digamos que é a melhor:
    https://dl.ubnt.com/datasheets/rocke...5G31-AC_DS.pdf

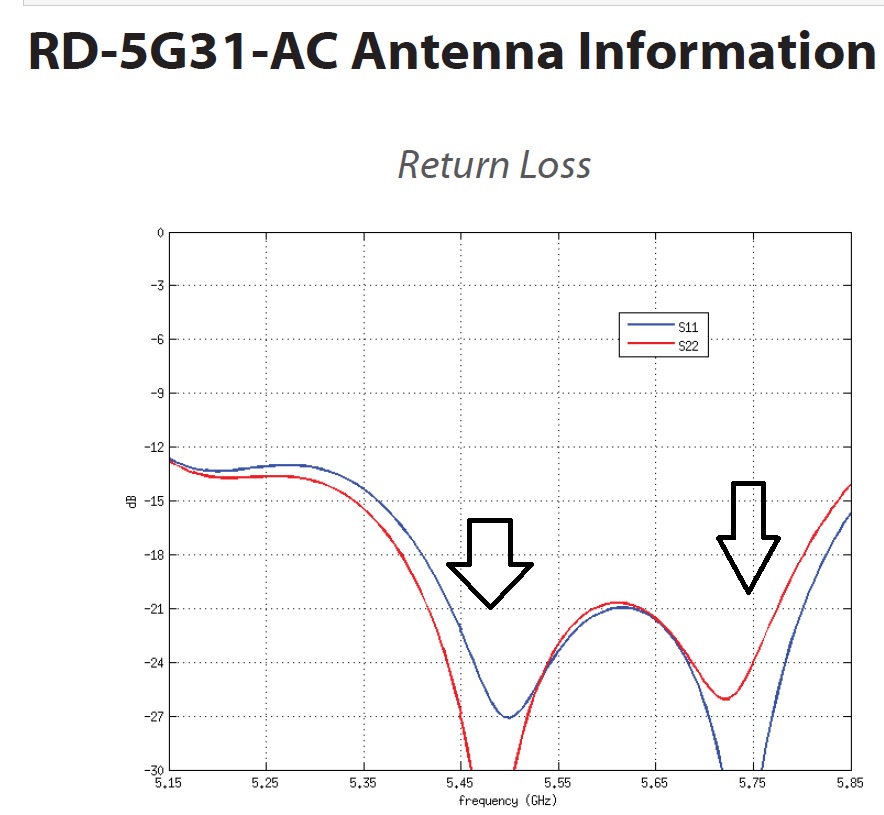

    Só que... olha o ponto ontem tem o menor VSWR:
    Clique na imagem para uma versão maior

Nome:	         menor.vswr.jpg
Visualizações:	25
Tamanho: 	124,6 KB
ID:      	61833

    O problema é: Essa faixa de 5460 a 5510MHz, e 5720 a 5760MHz, é a mais limpa? São os pontos com menor VSWR.

    A L-com a uns 10 anos vendia antenas mais restritas, tipo pra 5,4GHz ou pra 5,7GHz, e o motivo era esse: Ajustando melhor pra uma frequencia específica elas tinham VSWR menor. O problema era: Se usar a 5,6GHz qualquer uma das 2 terá desempenho inferior. E no mundo todo se usa de 4,9 a 6,1GHz conforme o país, então uma fabrica de alcance mundial tem que fabricar e modo a ter algo baixo em toda a faixa. A UBNT conseguiu quase um milagre de ter algo maior que -12dB de perda no reflexo em toda a faixa.

    Ou veja com a AZLink ou AlgCom se eles ajustam pra você (No osciloscópio, mexendo naquele parafuso perto do conector N) uma antena pra frequencia que for usar, digamos que aí é melhor em 5820-5840MHz, então dá pra ajustar algumas antenas pra ter o menos VSWR nessa frequencia.

    Mas duvido que esse cuidado todo mude 1Mbps no throughput (Comparado aos 1,4:1 de uma UBNT).



  3. boa noite rubem. valew pela explicacao. Resolvido.
