    Padrão Como ligar RB1100 na bateria.

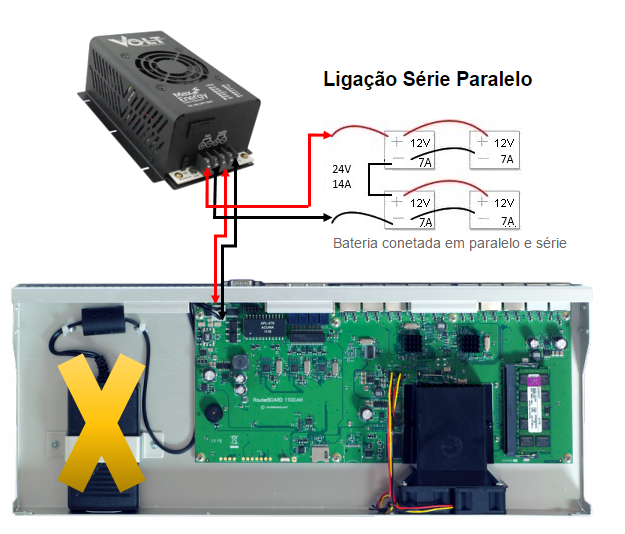

    Olá pessoal, estou com duas duvidas, como ligar as baterias que somando elas total de 24V / 14A (estacionárias) na RB1100, seria retirar a fonte (original) que esta dentro da RB1100 e conectar o cabo que vem da fonte Volt na RB1100. Coloquei a imagem para entenderem melhor o que tenho em mente.
    Outra duvida é com a amperagem, a soma das baterias estão em 14A, eu poderia colocar a fonte de 7A Volt, sendo que o consumo da RB1100 não passa de 2A?

    Clique na imagem para uma versão maior

Nome:	         Ligação Bateria x RB1100.PNG
Visualizações:	504
Tamanho: 	403,6 KB
ID:      	62632

    Caso alguém possa ajudar, agradeço.

  2. #2

    Padrão Re: Como ligar RB1100 na bateria.

    Pq não usa a pra POE dela?

    Sent from my ASUS_T00J using UnderLinux mobile app



  3. #3

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por grupojpr Ver Post
    Pq não usa a pra POE dela?

    Sent from my ASUS_T00J using UnderLinux mobile app

    Não queria usar POE, estou pensando em conectar pela fonte/bateria.

  4. #4

    Padrão Re: Como ligar RB1100 na bateria.

    Ligue ela da forma do seu desenho.
    Não confunda as polarizações.
    Positivo e negativo.
    Quanto a amperagem não preocupe com isso. Não tem nada a vê ligar um equipamento de 1 amperes em uma fonte de 1 trilhão de amperes.



  5. #5
    Avatar de Nilton Nakao
    Ingresso
    Sep 2013
    Localização
    Carlos Chagas, Minas Gerais
    Posts
    903

    Padrão Re: Como ligar RB1100 na bateria.

    Se a fonte for de 24 volts sem problema, mas aconselho que leve a um profissional habilitado e peça para instalar um diodo de proteção no caso de inversão de polaridade, capacitores cerâmicos ou de poliéster, 0,1 pF e capacitor eletrolítico de 2200uF por 35 ou 50 volts além um filtro toroidal. Esse filtro, você aproveita das fontes de PC queimadas, parece com uma aruela e tem fios enrolados nele( usei fio esmaltado de 1mm² com umas 15 voltas) mas pode usar fio de -12V ou 12V que está na própria fonte do PC. Se puder colocar um porta-fusível do lado externo ou interno do seu equipamento melhor ainda.
    Poucos ligam, mas ruídos de RF que geram no próprio equipamento( circuito eletrônico, coolers, dados de LAN ou Wan) sobre a linha de alimentação compromete toda a sua rede.

  6. #6

    Padrão Re: Como ligar RB1100 na bateria.

    Sem segredos
    Não inverta a polaridade
    Positivo no positivo e negativo no negativo.
    Ponto final.



  7. #7

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por glperon Ver Post
    Sem segredos
    Não inverta a polaridade
    Positivo no positivo e negativo no negativo.
    Ponto final.

    Sim, e só ter o cuidado de não inverter as polaridades e também o conector só conecta de um lado. A fonte da volt e que faz a proteção, correto?

  8. #8

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por rimaraujo Ver Post
    Ligue ela da forma do seu desenho.
    Não confunda as polarizações.
    Positivo e negativo.
    Quanto a amperagem não preocupe com isso. Não tem nada a vê ligar um equipamento de 1 amperes em uma fonte de 1 trilhão de amperes.

    No meu caso a fonte vai demorar o dobro de tempo para carregar as baterias.
    Fonte 7A - Baterias 14A meu caso.
    Fonte 14A - Baterias 14A carrega as baterias mais rápido.
    VLw. Obrigado pela informação.



  9. #9

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por Nilton Nakao Ver Post
    Se a fonte for de 24 volts sem problema, mas aconselho que leve a um profissional habilitado e peça para instalar um diodo de proteção no caso de inversão de polaridade, capacitores cerâmicos ou de poliéster, 0,1 pF e capacitor eletrolítico de 2200uF por 35 ou 50 volts além um filtro toroidal. Esse filtro, você aproveita das fontes de PC queimadas, parece com uma aruela e tem fios enrolados nele( usei fio esmaltado de 1mm² com umas 15 voltas) mas pode usar fio de -12V ou 12V que está na própria fonte do PC. Se puder colocar um porta-fusível do lado externo ou interno do seu equipamento melhor ainda.
    Poucos ligam, mas ruídos de RF que geram no próprio equipamento( circuito eletrônico, coolers, dados de LAN ou Wan) sobre a linha de alimentação compromete toda a sua rede.
    A fonte da Volt vai fazer a proteção, agora terei que ter cuidado só na montagem dos conectores, polaridades. Vlw pela informação, cada dia aprende mais.

  10. #10

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por flaviobhz Ver Post
    Olá pessoal, estou com duas duvidas, como ligar as baterias que somando elas total de 24V / 14A (estacionárias) na RB1100, seria retirar a fonte (original) que esta dentro da RB1100 e conectar o cabo que vem da fonte Volt na RB1100. Coloquei a imagem para entenderem melhor o que tenho em mente.
    Outra duvida é com a amperagem, a soma das baterias estão em 14A, eu poderia colocar a fonte de 7A Volt, sendo que o consumo da RB1100 não passa de 2A?

    Clique na imagem para uma versão maior

Nome:	         Ligação Bateria x RB1100.PNG
Visualizações:	504
Tamanho: 	403,6 KB
ID:      	62632

    Caso alguém possa ajudar, agradeço.

    Esse equipamento tem POE!!!! justamente para alimentar com Vdc.



  11. #11

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por emilidani Ver Post
    Esse equipamento tem POE!!!! justamente para alimentar com Vdc.
    Não estou querendo alimentar pelo POE e sim direto da fonte/bateria.

  12. #12

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por flaviobhz Ver Post
    Não estou querendo alimentar pelo POE e sim direto da fonte/bateria.

    Pode alimentar direto da fonte/bateria entrando pelo POE!!! Tem que utilizar o rabicho especial que vem para essa função.

    http://lojawinetwork.com.br/kit-poe-...es-branco.html



  13. #13

    Padrão Re: Como ligar RB1100 na bateria.

    Se é pelo medo de POE, ou de "perder a originalidade", ou não quer ter que abrir a fonte toda hora pra desplugar ou replugar a fonte original, é só soldar os fios vindos do no-break DC onde iria o conector P4:

    Clique na imagem para uma versão maior

Nome:	         1100.jpg
Visualizações:	144
Tamanho: 	244,9 KB
ID:      	62636

    Logo depois do positivo dá pra ver um diodo SK36, impede danos por inverter polaridade.
    E pra cima, a esquerda do conector branco, tem 2 pontes retificadores, pra aceitar qualquer coisa via POE ou gigabit e não danificar o VRM.

    Enfim, o equipto já é a-prova-de-leigos nessa parte.

  14. #14

    Padrão

    Citação Postado originalmente por rubem Ver Post
    Se é pelo medo de POE, ou de "perder a originalidade", ou não quer ter que abrir a fonte toda hora pra desplugar ou replugar a fonte original, é só soldar os fios vindos do no-break DC onde iria o conector P4:

    Clique na imagem para uma versão maior

Nome:	         1100.jpg
Visualizações:	144
Tamanho: 	244,9 KB
ID:      	62636

    Logo depois do positivo dá pra ver um diodo SK36, impede danos por inverter polaridade.
    E pra cima, a esquerda do conector branco, tem 2 pontes retificadores, pra aceitar qualquer coisa via POE ou gigabit e não danificar o VRM.

    Enfim, o equipto já é a-prova-de-leigos nessa parte.

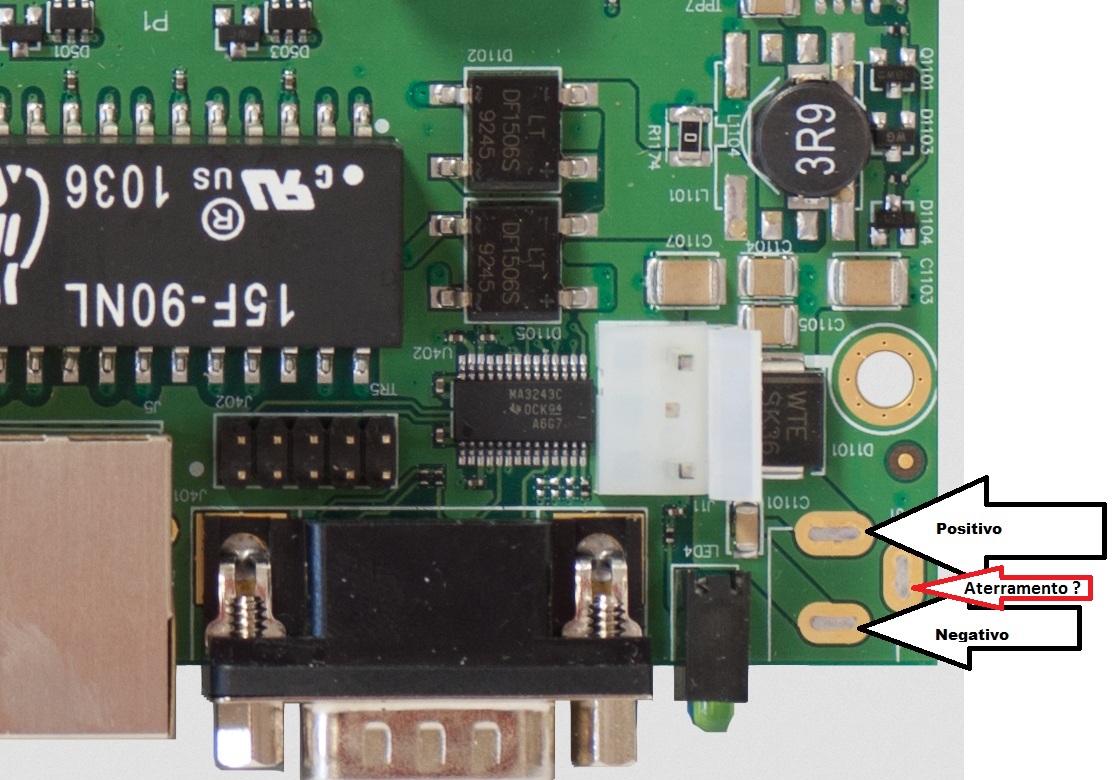

    O que postou achei o ideal, no final de semana vou abrir a RB1100 para fazer dessa forma. Uma duvida, o terceiro ponto para soldar o fio na placa, seria para aterramento da RB1100? Seta em vermelho.

    Clique na imagem para uma versão maior

Nome:	         1100.jpg
Visualizações:	95
Tamanho: 	249,0 KB
ID:      	62638

    Após concluir posto o resultado. Obrigado.



  15. #15

    Padrão Re: Como ligar RB1100 na bateria.

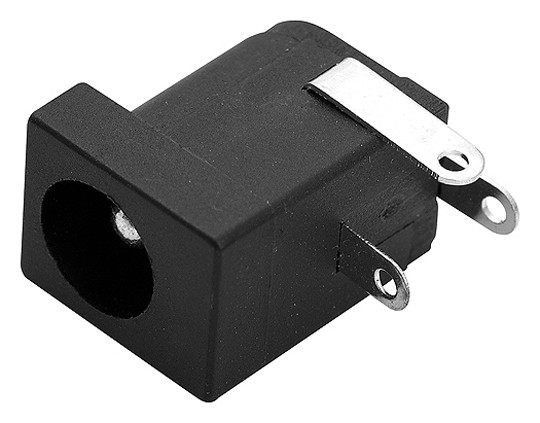

    Esse terceiro pino só tem utilidade quando tem um jack soldado aí.
    Clique na imagem para uma versão maior

Nome:	         jack_j4___p4_dc__4c4038b33b817.gif
Visualizações:	177
Tamanho: 	100,3 KB
ID:      	62639

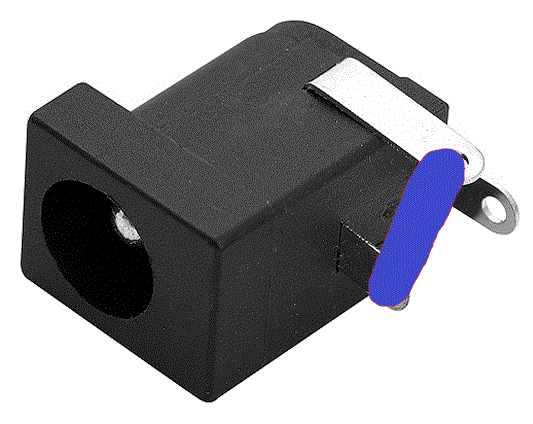

    Quando tem o jack no lugar, e não tem nenhum plug encaixado nele, ele passa o contato do negativo pra carcaça, ele dá curto nos 2 pinos (O negativo, e o lateral), o jack sem plug fica assim, com esses 2 pinos em contato:
    Clique na imagem para uma versão maior

Nome:	         Sem título.gif
Visualizações:	164
Tamanho: 	32,4 KB
ID:      	62640

    Hora que coloca um plug esse contato é desfeito, e o negativo do plug vai apenas pro pino marcado como "negativo" na imagem (O pino debaixo do jack).

    É tipo aqueles radio de pilha, que quando você pluga um fone-de-ouvido, deixa de enviar som pro alto-falante, é um contato mecânico no conector.

    Isso é mais útil em radinhos de pilha, onde OU alimenta com pilhas, OU com fonte externa.
    (E como não se usam pilhas recarregáveis, ao plugar a fonte externa as pilhas devem ser desconectadas, o jack J4 (Femea do plug P4) faz isso sozinho. Poderiam usar diodo pra manter os 2, mas em radios de pilha e outros equiptos de baixo consumo os míseros 0,7V de queda de tensão de um diodo são muito, melhor usar o plug)

    Os jack's vem todos com essa função, mas você não precisa usar elas (Todo jack de roteador ou modem vem assim, com os 2 pinos, mas o pino lateral não é usado pra nada).

    Nesse caso da RB1100, me parece que isso vai pra uma daquelas pontes retificadoras (DF1506S), por isso o negativo está separado do pino lateral.

    (E no fim você pode ligar esse fio no aterramento sim, o negativo da maioria dos equiptos (Exceto equiptos de telecom que avisam usar -48V) é aterrado mesmo, mas pode ligar nesse fio ou em qualquer lugar da carcaça metálica, ou em qualque capa de metal dos jack's RJ-45, até na parte de metal do jack serial)

  16. #16

    Padrão Re: Como ligar RB1100 na bateria.

    liguei um cabo de rede de 24v no poe de uma 1100 ahx2 que tenho e queimou nao sei se fiz algo errado ou se tem que habilitar alguma coisa, a energia estava certa o cabo estava alimentando uma rocket m5 apenas tirei da rocket e coloquei na RB



  17. #17

    Padrão Re: Como ligar RB1100 na bateria.

    Na porta 13?

    Sent from my ASUS_T00J using UnderLinux mobile app

  18. #18

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por rubem Ver Post
    Esse terceiro pino só tem utilidade quando tem um jack soldado aí.
    Clique na imagem para uma versão maior

Nome:	         jack_j4___p4_dc__4c4038b33b817.gif
Visualizações:	177
Tamanho: 	100,3 KB
ID:      	62639

    Quando tem o jack no lugar, e não tem nenhum plug encaixado nele, ele passa o contato do negativo pra carcaça, ele dá curto nos 2 pinos (O negativo, e o lateral), o jack sem plug fica assim, com esses 2 pinos em contato:
    Clique na imagem para uma versão maior

Nome:	         Sem título.gif
Visualizações:	164
Tamanho: 	32,4 KB
ID:      	62640

    Hora que coloca um plug esse contato é desfeito, e o negativo do plug vai apenas pro pino marcado como "negativo" na imagem (O pino debaixo do jack).

    É tipo aqueles radio de pilha, que quando você pluga um fone-de-ouvido, deixa de enviar som pro alto-falante, é um contato mecânico no conector.

    Isso é mais útil em radinhos de pilha, onde OU alimenta com pilhas, OU com fonte externa.
    (E como não se usam pilhas recarregáveis, ao plugar a fonte externa as pilhas devem ser desconectadas, o jack J4 (Femea do plug P4) faz isso sozinho. Poderiam usar diodo pra manter os 2, mas em radios de pilha e outros equiptos de baixo consumo os míseros 0,7V de queda de tensão de um diodo são muito, melhor usar o plug)

    Os jack's vem todos com essa função, mas você não precisa usar elas (Todo jack de roteador ou modem vem assim, com os 2 pinos, mas o pino lateral não é usado pra nada).

    Nesse caso da RB1100, me parece que isso vai pra uma daquelas pontes retificadoras (DF1506S), por isso o negativo está separado do pino lateral.

    (E no fim você pode ligar esse fio no aterramento sim, o negativo da maioria dos equiptos (Exceto equiptos de telecom que avisam usar -48V) é aterrado mesmo, mas pode ligar nesse fio ou em qualquer lugar da carcaça metálica, ou em qualque capa de metal dos jack's RJ-45, até na parte de metal do jack serial)

    Vou comprar um conector jack DC-005 J4 (igual o da sua imagem) na loja de Eletrônica e instalar (soldando) com o aterramento, vai ficar ótimo.
    Assim que tiver instalado posto como ficou.
    Obrigado pela ajuda.



  19. #19
    Avatar de Nilton Nakao
    Ingresso
    Sep 2013
    Localização
    Carlos Chagas, Minas Gerais
    Posts
    903

    Padrão Re: Como ligar RB1100 na bateria.

    Se a RB consome 2A, nem tente, pelo tipo do sistema é para no máximo 1A com pico de 2 a 2,5 Ampères. Alguns aparelhos, principalmente os mais antigos não tem suporte a PoE e se tiver não é em todas as portas. O meu é um 3Com, veio com uma fonte de 3A e 4 fios conectados a um terminal( 2 B+ e 2 para GND), mas retirei assim que terminou a garantia legal para usar em sistema integrado de 12 volts.

  20. #20

    Padrão Re: Como ligar RB1100 na bateria.

    Citação Postado originalmente por Nilton Nakao Ver Post
    Se a RB consome 2A, nem tente, pelo tipo do sistema é para no máximo 1A com pico de 2 a 2,5 Ampères. Alguns aparelhos, principalmente os mais antigos não tem suporte a PoE e se tiver não é em todas as portas. O meu é um 3Com, veio com uma fonte de 3A e 4 fios conectados a um terminal( 2 B+ e 2 para GND), mas retirei assim que terminou a garantia legal para usar em sistema integrado de 12 volts.

    Então a RB pode consumir até 2A pico, a fonte e de 7A e as baterias somadas ficaram com 14A ou seja, se a fonte tem menor amperagem que a soma das baterias, vai demorar mais para serem recarregadas, quanto a RB, esta com folga devido a fonte ser de 7A.
