  1. Bom dia a todos, estou com um problema com a minha bullet 2HP eu comprei ele e com mais ou menos 2 meses ela apresentou um problema, parou de funcionar ela fica ligada a luz "POWER" e a da "LAN", mas ao conectar ao PC não identifica o bullet, já usei vários cabos mais não conseguir resolver, alguém já passou por isso?

  2. Olá.

    Entre em modo TFTP e veja a placa de rede do pc reconhece a conexão., se não pode ser problema no circuito de lan.
    Veja se o conector do cat5 com todas as conexões


    Sent from my iPad usring UnderLinux



  3. Já tentei o modo TFTP mas não ouve resposta, tentei vários cabos mas tbm não consegui

  4. Ta parecendo com circuito lan com defeito ja q vc ,ligou direto no pc e no modo de upgrade de firware vc disse q n reconheceu!



  5. é ta para lan queimada !

    Por acaso, vc segurando o conector bem firme, chega a dar cabo conectado? POis ja peguei bullet que tinha sido manuseada de forma errada ou ate mesmo queda eu acho, e a porta lan estava meio que solta da placa... mas isso foi 1 so....
    Grande maioria com esse sintoma ai, era porta lan queimada mesmo.
    Ai só mandando para reparo, para ver o componente danificado.

  6. Mas será que mesmo a LAN queimada ela conseguia ligar? pois ela liga o led POWER e a LAN!



  7. Quem faz led acender são as portas GPIO do chipset.

    Quem troca dados com de rede é a porta ethernet.

    Quem troca dados com o chipset de RF, que manda SSID e tal (Se estivesse configurado em modo AP) é uma porta PCIE.

    Quem troca dados com a Ram são os 20 ou 30 pinos da porta de memória.



    Os chipsets tem setores, é tipo uma casa, pode pegar fogo num quarto mas a sala sobreviver.

    É bem comum queimar só a porta ethernet dos chipsets.

    É tipo desktop ou notebook que queima porta USB, as portas USB vão direto pro chipset nada nada no caminho, queima uma parte mas o resto continua normal.

    Switch de 8 portas queima só 1 ou 2 portas assim, queima o circuito DAQUELA porta, não queima tudo.

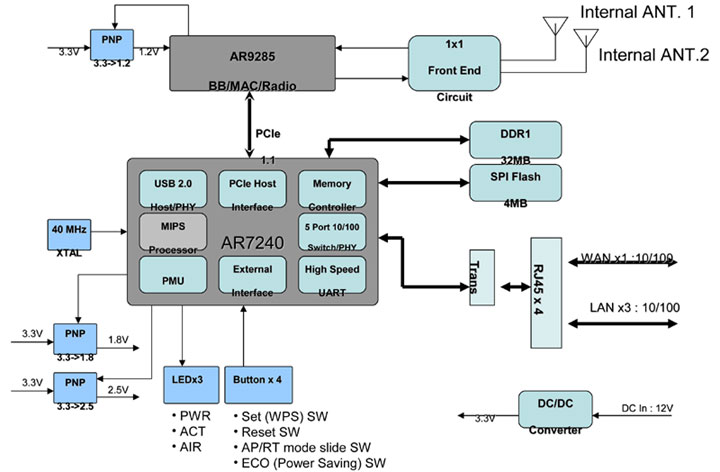

    No caso do Bullet 2HP, acho que é um Atheros AR2313, não achei imagem do diagrama de blocos dele mas só pra entender serve o do chipset do Bullet M2 (Muito mais novo):
    Clique na imagem para uma versão maior

Nome:	         RNRA-N1.jpg
Visualizações:	234
Tamanho: 	49,0 KB
ID:      	63036

    A parte que queima no PHY é bem pequena no chipset, os outros setores ocupam espaço maior e até usam mais pinos.

  8. No caso o que eu tenho q trocar pra q ela volta a funcionar direitinho?



  9. Seria trocar o chipset.
    Acho que é AR2313 no Bullet2 HP.
    (Se for M2 HP, é produto 100% diferente)

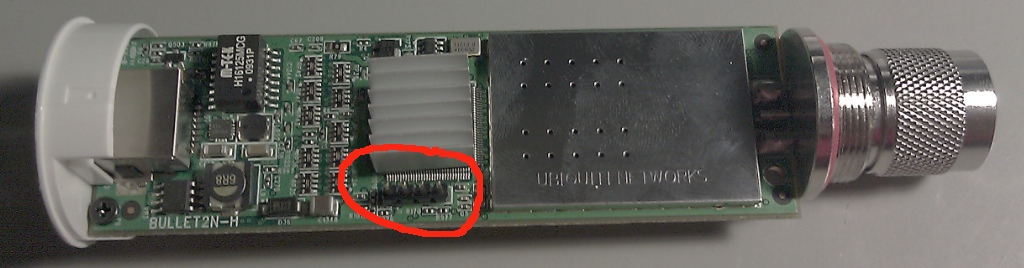

    É o que fica debaixo do dissipador de calor, acima do conector marcado:
    Clique na imagem para uma versão maior

Nome:	         h2seq.jpg
Visualizações:	467
Tamanho: 	112,1 KB
ID:      	63037
    Se pelo menos no pc o cabo de rede fosse reconhecido, que seja a 10M, eu diria que usar esse conector de 4 pinos pra enviar o firmware via serial TTL, usando adaptador tipo
    http://produto.mercadolivre.com.br/M...232-pl2303-_JM

    Mas se a rede tá mortinha da Silva, dá pra dar quase certeza absoluta de chipset com ethernet queimada.

    Tendo habilidade com solda desse tipo de componente, é só trocar:


    E esse é mais bagunçado:

  10. Sabe de alguém q poderia fazer esse serviço??



  11. Nunca mandei pra reparo, só lembro de uns nomes que vejo no forum as vezes, tipo Repairtronic, TotalEletronica, mas não sei da qualidade, rapidez, preço, honestidade.

    Dá uma olhada nos resultados da busca
    https://under-linux.org/busca.php?q=...x=0&submit.y=0
    Já ví gente criticando um ou outro reparador tipo "mandei 50 e não reparou nenhum", então é bom ver nos posts mais recentes quem usos os serviços.

  12. ola

    se for o bullet 2hp o componente é o ksz8721b caso contrario é o ar7241 atheros.
    Posso realizar o reparo para vc, se quiser.
    me envia uma mp ou e-mail



  13. ADS Circuitos Integrados e Importações

    Importamos e vendemos os principais circuitos integrados para reparos de Ubiquiti, Mikrotik e Intelbras.

    Principais Componentes que vendemos:

    AR7241-AH1A
    AR7240-AH1A
    SE2593A20
    LSHW-43HHB-AE1
    .K
    AWL5905
    KSZ8721B
    AR8035-A
    AR8033

    Entre vários outros circuitos integrados.

    Temos a pronta entrega, consulte nos.

    Adriano DS
    ubiquiti.repair@gmail.com
    62 99985-2410 whatsapp

    Enviado via SM-T531 usando UnderLinux App
