  1. Boa tarde especialistas !
    Tenho 1 Groove A-5Hn level 4 e 7 Groove 5Hn level 3 .
    O que posso fazer com esses equipamentos na meu futuro provedor ?
    Se eu colocar instalado uma antena Dish 21 dbi com o Groove A-5Hn ?
    Obrigado

  2. "Dish 21dBi" ?

    Dish é disco, uma antena de disco se usa pra PTP.

    Seria uma antena setorial de 21dBi? Se for isso, é o único uso pra esse equipamento, uma setorial qualquer no Groove level4, e nos clientes os Groove level3 com algumas antenas direcionais.



  3. Esse equipamento é apenas um rádio. Todo rádio pega ou transmite sinais por uma antena.

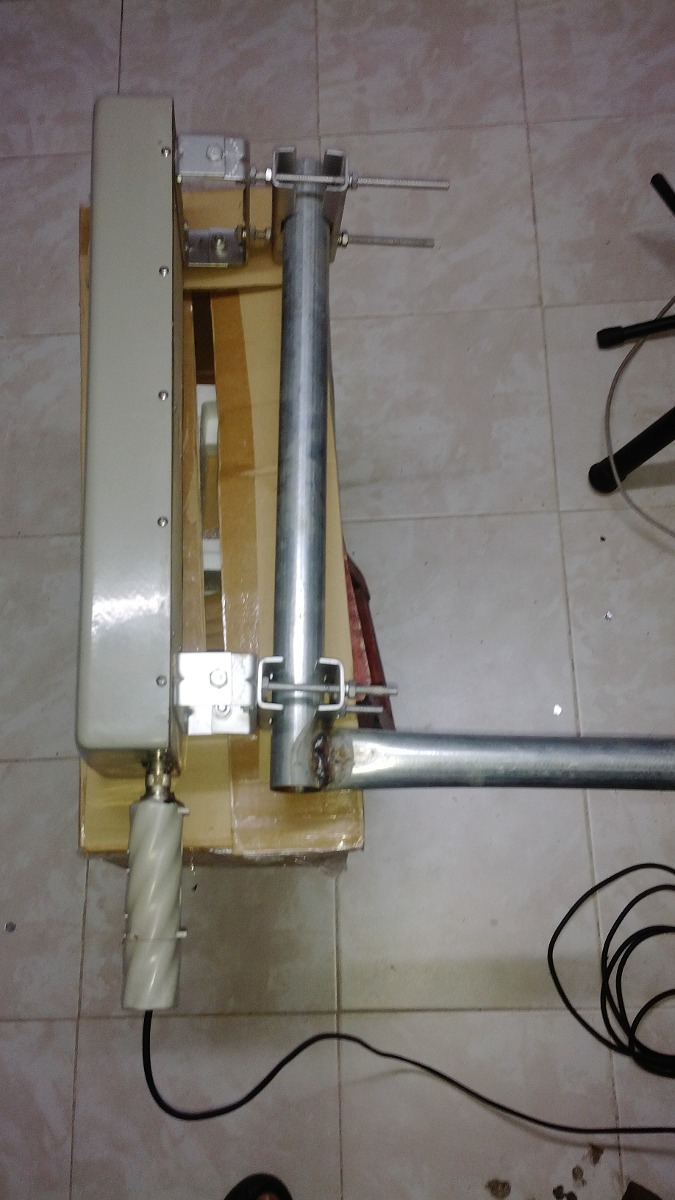

    Na sua torre, você liga o Groove level4 em uma antena setorial, de 60 a 120° de abertura, fica digamos:
    Clique na imagem para uma versão maior

Nome:	         antena-sectorial-lampro-14dbi-mikrotik-groove-2hn-level-4-S_697311-MLV20538254810_012016-F.jpg
Visualizações:	394
Tamanho: 	167,1 KB
ID:      	63919

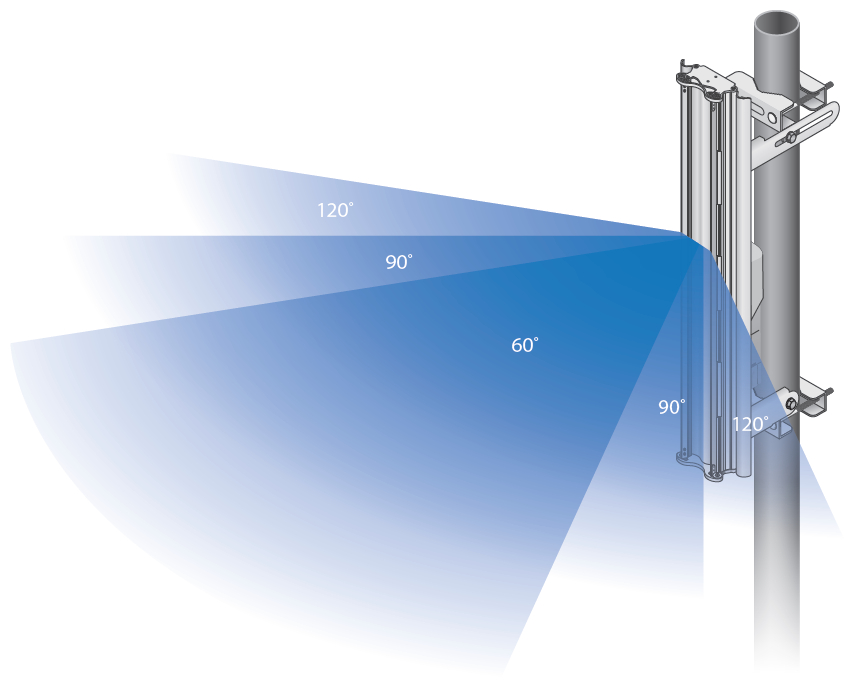

    O ângulo da antena setorial é a largura física que ela emite, uma lâmpada de 100W solta no ar emite luz pra todo lado (360°), mas se colocar dentro de um farol, se for uma lâmpada pequena num farol de carro ela emite num ângulo tipo 10°. A emissão de luz é a mesma, mas como você concentra toda ela num ângulo bem pequeno, com uma lampada pendurada em cima do carro você encherga 5m pra frente, mas com ela dentro de um farol refletor encherga a 50m.

    Clique na imagem para uma versão maior

Nome:	         tit-sec1.jpg
Visualizações:	239
Tamanho: 	155,3 KB
ID:      	63920

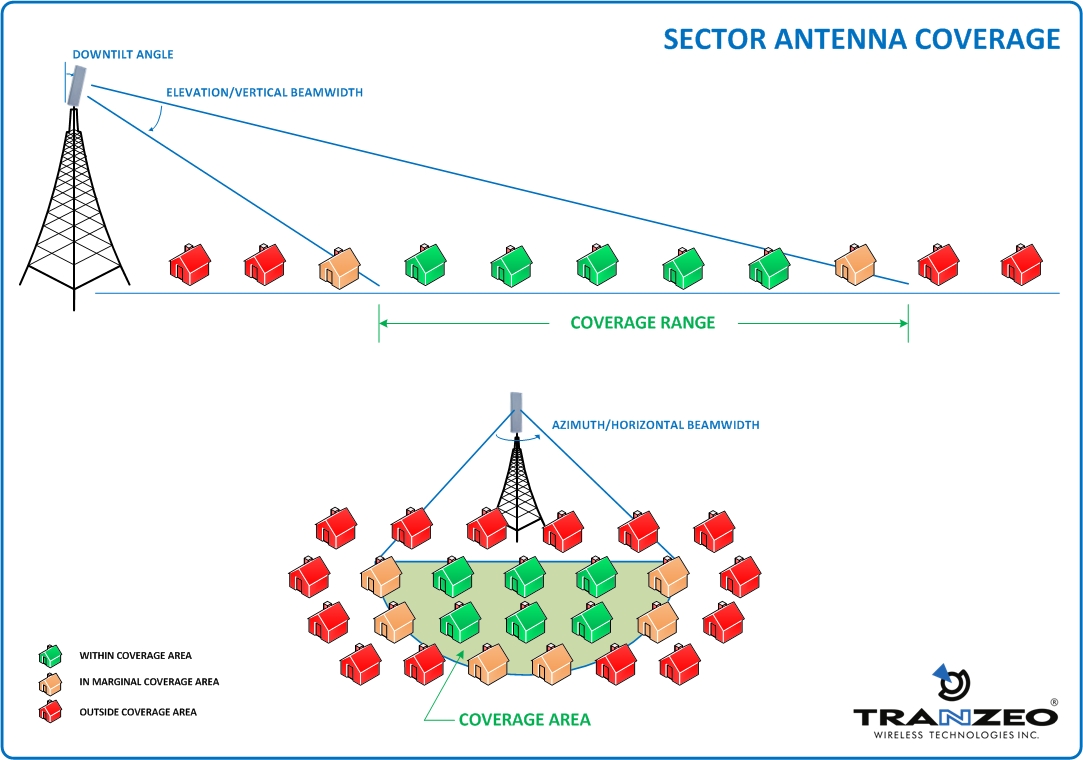

    A antena tem um angulo lateral, e um angulo vertical onde ela emite, se colocar uma setorial numa torre fica digamos assim:
    Clique na imagem para uma versão maior

Nome:	         sector_coveragea.jpg
Visualizações:	145
Tamanho: 	273,4 KB
ID:      	63921

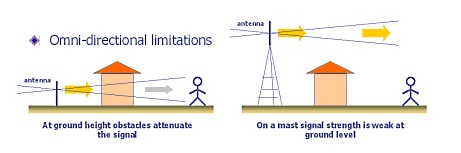

    E não adianta colocar antena omnidirecional, ela emite pros lados, não pra baixo, se colocar alto demais ou baixo demais terá problemas igual.
    Clique na imagem para uma versão maior

Nome:	         omni.jpg
Visualizações:	97
Tamanho: 	20,1 KB
ID:      	63922

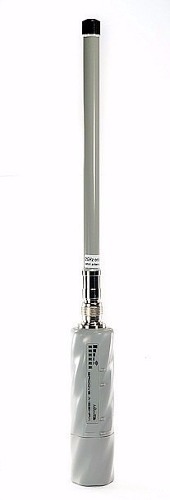

    Alias, os Groove 52hpn level4 que são vendidos direitinho, sem contrabando (trazendo mumba sem coletar nem um pingo de imposto), vem com uma omni de 6dBi:
    Clique na imagem para uma versão maior

Nome:	         mikrotik-routerboard-groove-a-52hpn-nivel-4-64mb-com-omni-897911-MLB20657542766_042016-O.jpg
Visualizações:	247
Tamanho: 	8,4 KB
ID:      	63923

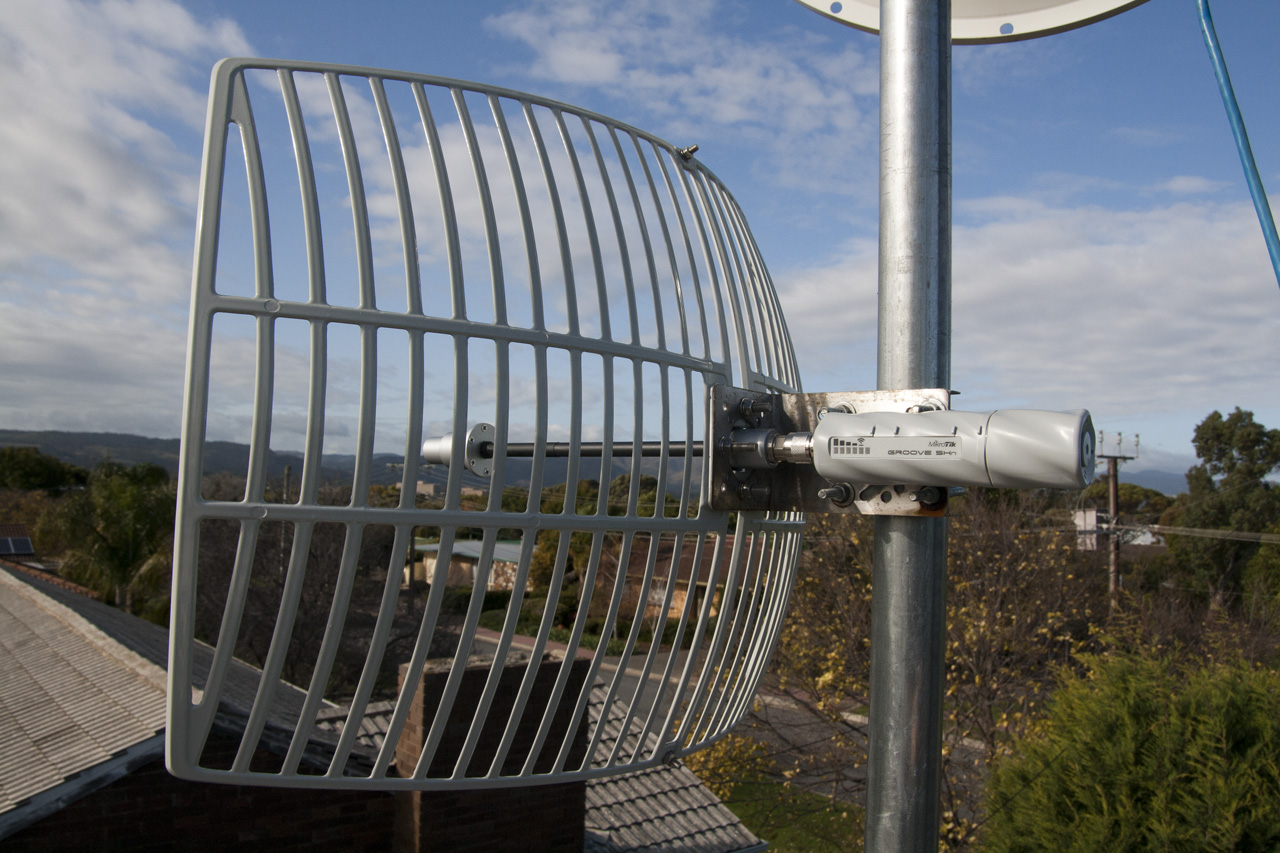

    Nos clientes, com Groove level3 (Que só serve pra PTP ou pra cliente de PTMP) você encaixa eles em alguma antena direcional, seja disco, grade
    Clique na imagem para uma versão maior

Nome:	         GrooveInstall1-SizingItUp.jpg
Visualizações:	524
Tamanho: 	376,6 KB
ID:      	63925

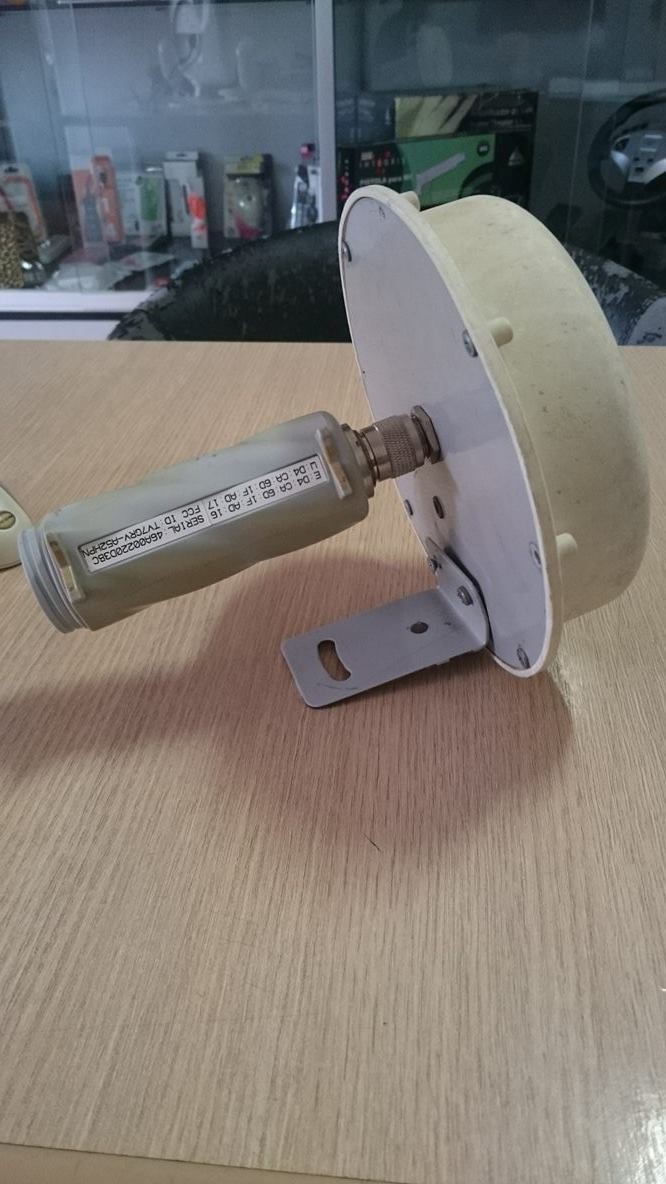

    ou um painel barato tipo:
    Clique na imagem para uma versão maior

Nome:	         mikrotik-groove-52hpn-setorial-aquario-12dbi-867611-MLB20625704752_032016-F.jpg
Visualizações:	219
Tamanho: 	131,2 KB
ID:      	63924


    Não costuma valer a pena comprar ele e comprar uma antena separado porque tem CPE com antena inclusa tipo SXT Lite5 ( http://produto.mercadolivre.com.br/M...ca-nivel-3-_JM ) ou Airgrid/Litebeam ( http://produto.mercadolivre.com.br/M...airgrid-m5-_JM ).

    Mas se já tem os Grooves, tem que definir como quer usar. Antena de disco se usa apenas pra PTP, mira uma antena de disco em outra, se faz uma conexão entre elas 2 apenas.

    Provedor precisa na torre de base uma antena de angulo aberto, tipo antena setorial, ou tipo omni (Mas evite omni, é mais barato mas se fosse bom todo mundo usaria, e o que todo mundo é setorial, dá mil dores de cabeça a menos que omni).

    Tem setorial 5,8GHz barata tipo:
    http://www.antenasbetel.com.br/Paine.../prod-1612970/
    Nesse exemplo (Não é recomendação, é só pra exemplificar o que existe no mercado), é uma setorial de 120° de abertura, ou seja, ela só atende 1/3 de um círculo (Que tem 360° como aprendemos na escola). Pra atender clientes pra todo lado, precisaria 3 delas, cada uma com um Groove Level4 plugado (Groove level3 não serve pra esse uso, não serve pra ser AP de múltiplas conexões).

    Cliente próximo, tipo 100 a 800m, podem ter antena pequena tipo 12dBi, até uns 1600m antena de uns 16dBi, acima de 2km precisa mais de 22dBi de antena geralmente (Depende dos data rates usados). Isso são distâncias com visada limpa, nunca instale cliente sem visada (Com árvore na frente), isso é uma cagada gigantesca, gera uma rede completamente lixo, wifi sem visada é o que dá fama de provedores de merda pros provedores via rádio, isso não se faz, se tem árvore na frente simplesmente não atenda esse cliente, atenda outros que não tem obstrução na visada.

    Antes de comprar mais coisas, ou de sair colocando mais antenas, recomendo que leio mais coisas aqui no Under, mais posts antigos, porque se quer montar um provedor apenas com antenas de disco você pelo visto não está entendendo o que é uma antena, o que é ângulo de emissão de antena, isso é uma coisa física bem simples de entender (Pega uma vela e faz um refletor de papel alumínio e fica brincando, vai entender fácil como se setoriza a emissão de algo), é igual luz, mas ondas de rádio refletem em tudo, pra um sinal wifi uma parede de concreto é como um vidro escuro pra luz, passa um pouco mas a maioria reflete. Onda de rádio reflete em telhado, no solo, em parede, o wifi que você tem dentro de casa (Com 10m de alcance com paredes no meio) não serve de referência pra uso outdoor com 100 a 10km de alcance, em uso outdoor precisa fazer instalação muito boa, antena alta, visada perfeita, acima e não do lado de paredes ou objetos metálicos. Muito mais trabalhoso que configurar um RouterOS (sistema operacional que os Groove usam, nada a ver com setup de rádio doméstico) é achar 7 clientes com visada perfeita e condições ótimas pra colocar uma antena direcional em cima do telhado.
