    Padrão Construindo antenas - Bi-quad.

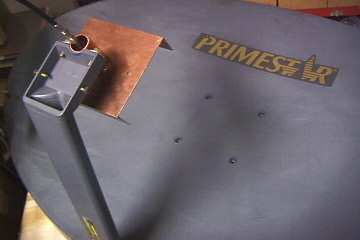

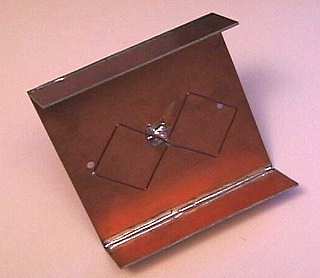

    Quem já se aventurou e teve sucesso construindo antenas? Estou montando uma parabólica com alimentador bi-quad, porém tenho uma dúvida. Os bi-quads feitos de fio de cobre rígido são soldados no pino central do conector e na carcaça (terra) do conector (fotos anexas)? Desse modo, vai fechar um curto, isso funciona? Ou alguém sabe fazer um outro alimentador?
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         bq-front-thumb2.jpg
Visualizações:	937
Tamanho: 	7,7 KB
ID:      	524   Clique na imagem para uma versão maior

Nome:	         bq-mount-thumb.jpg
Visualizações:	886
Tamanho: 	6,8 KB
ID:      	525


  2. #2

    Padrão

    O curto é assim mesmo, abra uma antena de grade que vc vai ver que ta em curto tambem.

    É uma chapa virada em forma de espinha de peixe e que é ligada no terra e no centro do cabo.



  3. #3

    Padrão

    Gostei, tenho uma sky parada e to pensando em fazer uma dessas também
    Última edição por ICHUBrasil; 07-04-2007 às 19:19.

  4. #4

    Padrão

    Uma antena dessas da pra usar como setorial ou ela é pra enlaces de longa distância. O alimentador da zirok45 parece bem simples, será que não tem esse alimentador pra vender pronto.



  5. #5

    Padrão

    Essa antena é direcional... No caso a biquad colocada na parabola da Sky fica com ganho de ate 30db.

    Eu cheguei a fezer uma dessas mas nao deu muito certo!

  6. #6

    Padrão

    ICHUBrasil,

    bem vindo meu velho hehe

    No caso da antena tem que se atentar para frenquecia que ela foi construida, pois tem antenas dessas que não são 2,4 ai não da certo realmente, mais tem casos do tipo colocar uma anteninha de 12dbi feita com pringles a uma cera distância do centro de uma antena centuri e da 32dbi e quem tem pode confirma que a ptx36 da pluton e basicamente isso so que o copo é de aluminio todo bem feito e não uma batata pringles hehe
    quem tem sky parada ai em 2,4 pode fazer que da certo realmente, ja fiz pringles, omni e outras e funciona.
