  1. Segue em anexo o programa IP2Kprog juntamente com os firmwares para o wet11 v1, wet11 v2 e senao 2611.
    Se for usar no XP tem que instalar também o port95nt.

    A ligação é feita pela porta paralela usando-se o cabo descrito no pdf dentro do zip.

    O wet11 já tem o conector soldado na placa, para o senao é necessário solda-lo.

    Ao abrir o programa não use, em hipótese alguma, as opcões PGM FUSE e nem ERASE. Para testar se tudo está OK tente usar a função READ, se ler aguma coisa é sinal que está havendo comunicação.

    Deve-se agora carregar o firmware de interesse e certifique-se de que o campo XTAL esteja marcado ao mandar programar. (tela 2)

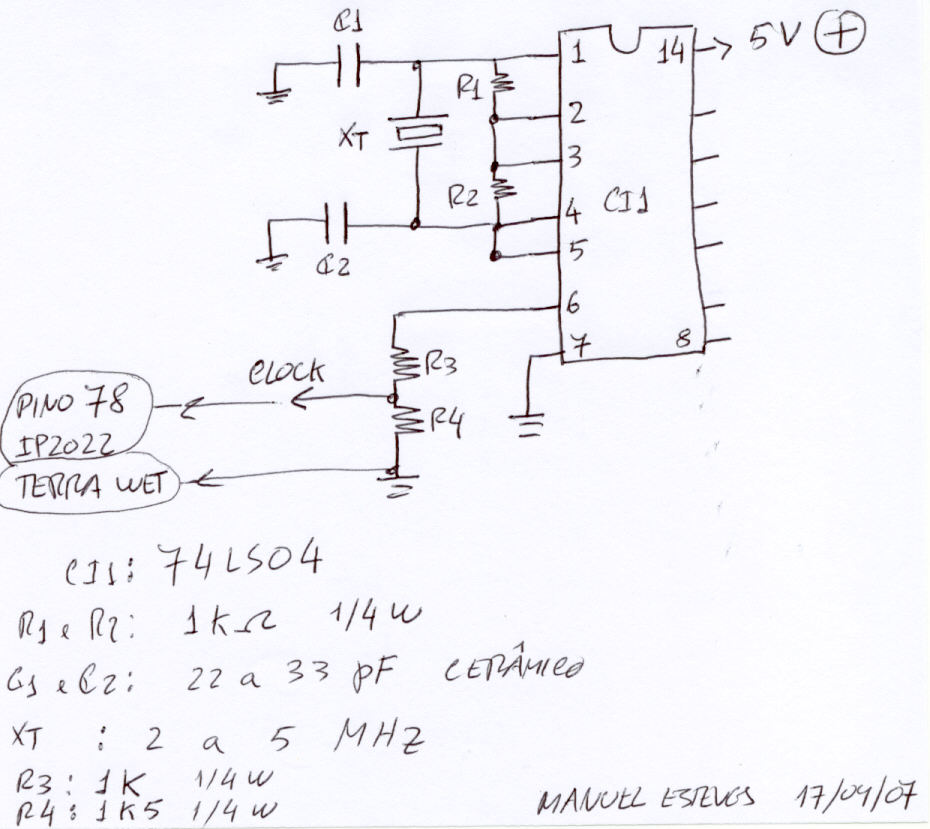

    Se aparecer a mensagem: ERROR open ISP/ISD Connection failed, e as ligações do cabo estiverem certos, é provável que o campo fuse do oscilador tenha sido desabilitado e desta forma o IP2022 não está funcionando (sem clock) sendo necessário injetar um clock externo, usar o clock de outro wet11 bom não funciona porque o sinal é muito fraco. Deve-se usar um circuito de clock, como o da figura em anexo, que é de fácil construção e deve ser ligado no terra e no pino 78 do wet11 ou senao e tentar programar de novo. Repare que este circuito só é necessario para programar a primeira vez, depois que o fuse do clock foi restabelecido este circuito pode ser deconectado.

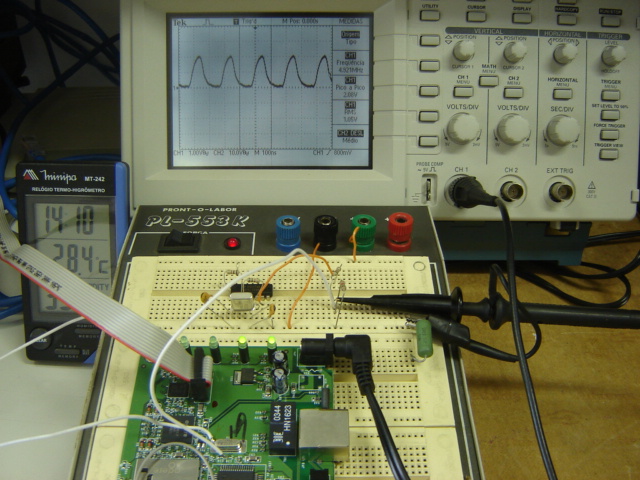

    As outras fotos em anexo ilustram melhor o procedimento.
    Miniaturas de Anexos Miniaturas de Anexos Clique na imagem para uma versão maior

Nome:	         tela2.jpg
Visualizações:	570
Tamanho: 	127,9 KB
ID:      	559   Clique na imagem para uma versão maior

Nome:	         imagem1.jpg
Visualizações:	582
Tamanho: 	145,1 KB
ID:      	561   Clique na imagem para uma versão maior

Nome:	         Imagem2.jpg
Visualizações:	545
Tamanho: 	57,0 KB
ID:      	562   Clique na imagem para uma versão maior

Nome:	         clock.jpg
Visualizações:	577
Tamanho: 	82,7 KB
ID:      	563
    Arquivos Anexos Arquivos Anexos
    Última edição por manuelesteves; 20-04-2007 às 20:39. Razão: Correção ortográfica

  2. Citação Postado originalmente por manuelesteves Ver Post
    Segue em anexo o programa IP2Kprog juntamente com os firmwares para o wet11 v1, wet11 v2 e senao 2611.
    Se for usar no XP tem que instalar também o port95nt.

    A ligação é feita pela porta paralela usando-se o cabo descrito no pdf dentro do zip.

    O wet11 já tem o conector soldado na placa, para o senao é necessário solda-lo.

    Ao abrir o programa não use, em hipótese alguma, as opcões PGM FUSE e nem ERASE. Para testar se tudo está OK tente usar a função READ, se ler aguma coisa é sinal que está havendo comunicação.

    Deve-se agora carregar o firmware de interesse e certifique-se de que o campo XTAL esteja marcado ao mandar programar. (tela 2)

    Se aparecer a mensagem: ERROR open ISP/ISD Connection failed, é as ligações do cabo estiverem certos, é provável que o fuse do oscilador tenha sido desabilitado é desta forma o IP2022 não está funcionando (sem clock) sendo necessário injetar um clock externo, usar o clock de outro wet1 bom não funciona porque o sinal é muito fraco. Deve-se usar um circuito de clock, como o da figura em anexo, que é de fácil construção. Este deve ser ligado no terra e no pino 78 do wet11 ou senao e tentar programar de novo. Repare que este circuito só é necessario para programar a primeira vez, depois que o FUSE do clock foi restabelecido este circuito pode ser deconectado.

    As outras fotos em anexo ilustram melhor o procedimento.

    !! Amigo e tu conseguiu salvar elas? porque eu tentei varias vezes e acabei desistindo, eu tenho mais de 10 wet11 v1 paradas que estão me fazendo falta, tu terias mais algum macete pra passar ai a respeito delas? grato pela tua atenção!!



  3. Está tudo aí no tutorial:
    Faça o cabo e usando o programa IPK2PROG, abra o arquivo com o firmware do wet e mande programar.

  4. #4
    andrelerbach
    no arquivo pdf que ensina como fazer o cabo os resistores estao como R47 - isso significa o que?



  5. R47 significa 47 ôhms 1/4 ou 1/8 W
