Atualizado em 03/02/2013 11:04
Tutorial Mikrotik e Ubiquiti - Numero de Clientes Wireless + Voltagem – The Dude - v.02
- No menu da esquerda clique em no ícone "Functions",
- dar dois cliques em cima para abri-lo,
- após Abrir clique no botão + e preencha os campos dessa forma:
- nome: wireless_clients
- Under "Code" ou “codigo” =
array_size(oid_column("iso.org.dod.internet.private.enterprises.mikrotik.mikrotikExperimentalModule.mtXRouterOs.mtxrWireless.mtxrWlRtabTable.mtxrWlRtabEntry.mtxrWlRtabStrength"))
- Continuando no ícone "Functions" ou “função”,
- Clique no botão “+” e preencha:
- Adicione uma Função com as Seguintes caracteristicas:
- nome: mipsbe_voltage
- Codigo: oid("iso.org.dod.internet.private.enterprises.mikrotik.mikrotikExperimentalModule.mtXRouterOs.mtxrHealth.8.0") /10
- “Aplicar”, “OK”
- Adicione mais uma Função com as Seguintes caracteristicas:
- nome: mipsbe_voltage_size
- Codigo: round(mipsbe_voltage())
- Alterar a função ”cpu_men_disk” para termos a “Voltagem” + “Quantidades de clientes” aparecendo no dude nas devices dentro dos Mapas.
- Localize então a função cpu_mem_disk, de dois cliques em cima, clique em “COPIAR”, na caixa que apareceu nova coloque:
a) nome “cpu_mem_diskOLD”
b) Descricao:Original
c) ”Aplicar”, “OK” (para mantermos uma copia do arquivo que iremos alterar)
- Voltamos para a função “cpu_men_disk”.
apague o que tem no código e coloque isso:
concatenate(
if(cpu_usage_available(), concatenate("cpu: ", cpu_usage(), "% "), ""),
if(mem_usage() > 0, concatenate("mem: ", round(mem_usage()), "% "), ""),
if(virtual_mem_usage() > 0, concatenate("virt: ", round(virtual_mem_usage()), "% "), ""),
if(mipsbe_voltage() > 0, concatenate("volt: ", (mipsbe_voltage()), "V "), ""),
if(wireless_clients() > 0,concatenate("Wireless Clientes: ", (wireless_clients()), " "), ""),
if(hdd_usage() > 0, concatenate("disk: ", round(hdd_usage()), "% "), "")
)
- Clique no + para Adiciona e preencha os campos com as informações:
a) name ou nome: wireless_size
- Code ou codigo: round(wireless_clients())
- Clique no “Aplicar”, “OK”
- A esquerda do Dude tem um ícone com o nome de "Probes", de dois cliques em cima para abri-lo,
- Clique no + para Adiciona e preencha os campos com as informações a seguir
- Nome:Voltagem
- type: Function
- agente: Default
- Disponivel ou avalaiable: mipsbe_voltage_size() > 0
- Erro ou error: if(mipsbe_voltage_size() <= 11, if(mipsbe_voltage_size() >0, "down", ""), "")
- Valor ou value: mipsbe_voltage_size() > 0
- Unidade ou Unit: V
- Taxa ou Rate: nenhum ou none
- Clique no Botão “aplicar”, “OK”
- Clique no + para Adiciona e preencha os campos com as informações:
a) name ou nome:wireless_probe
- Type ou Tipo: Function
- agente: Default ou padrão
- Disponivel ou avalaiable: wireless_clients()
- Erro ou error: if(wireless_clients(), "", "")
- Valor ou value: wireless_clients()
- Unidade ou Unit: clientes
- Taxa ou Rate: nenhum ou none
- Clique no “Aplicar”, “OK”
- Clique no + para Adiciona e preencha os campos com as informações:
a) name ou nome: Voltagem_probes
- Type ou Tipo: Function
- agente: Default ou padrão
- Disponivel ou avalaiable: mipsbe_voltage_size()
- Erro ou error: if( mipsbe_voltage_size() , "", "")
- Valor ou value: if( mipsbe_voltage_size() , "", "")
- Unidade ou Unit: V
- Taxa ou Rate: nenhum ou none
- Clique no “Aplicar”, “OK”

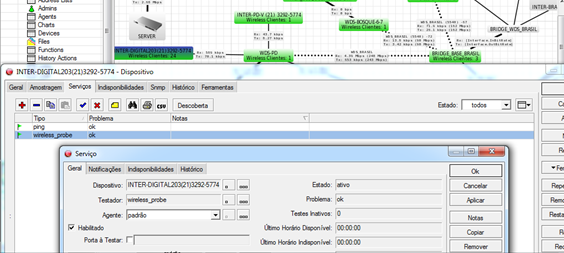

Para criarmos um gráfico da quantidade de cliente e da voltagem:
Anexo 42270
ATENÇÃO: Só crie gráficos de clientes conectados se no seu mapa estiver aparecendo os clientes conectados !!!
- Clique duplo em cima do equipamento a ser criado o gráfico de “clientes conectados”.
- Vá em “serviços”
- Clique em “+” no campo “Testador” escolha: wireless_probe
- “Aplicar”, “OK”
- Agora é só colocar o “mouse” sobre o equipamento que verás o gráfico se formando.
ATENÇÃO: Só crie gráficos de Voltagem se no seu mapa estiver aparecendo a voltagem !!!
- Para criar o gráfico de voltagem, Clique duplo em cima do equipamento.
- Vá em “serviços”
- Clique em “+” no campo “Testador” escolha: voltagem_probe
- “Aplicar”, “OK”
Agora é só colocar o “mouse” sobre o equipamento que verás o gráfico se formando.
