Duvida enlace radio mobile

[lynxjr]

Olá, estou tentando montar alguns enlaces no Radio Mobile e não tenho nenhuma experiência com o mesmo, consegui mais ou menos configurá-lo e obtive os seguintes resultados:


Minha dúvida é se esses enlaces estão fechando e queria saber porque o RX Relativo está tão baixo e também saber pra que ele serve (o RX relativo).
Equipamentos que pretendo usar, lembrado que só preciso passas 5 Mb de Internet.

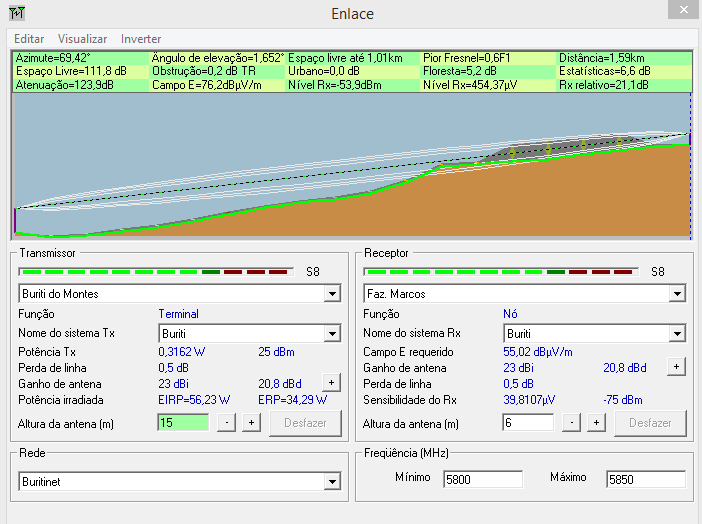

Foto 1: Airgrid 5.8 M5 de 23 Dbi (enviando e recebendo)

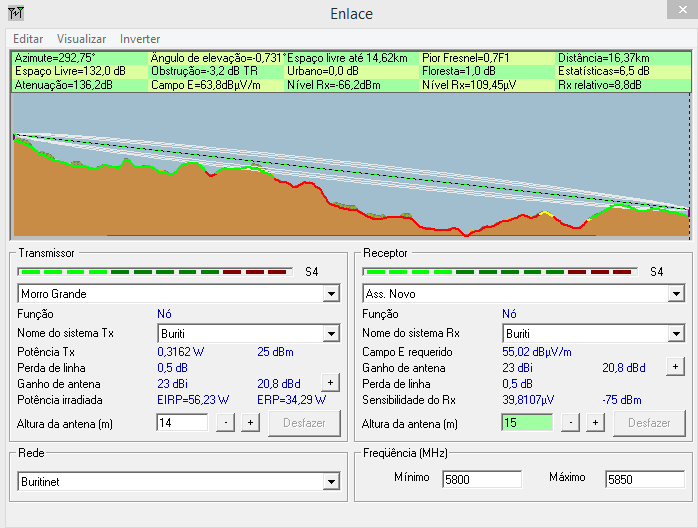

Foto 2: Airgrid 5.8 M5 de 23 Dbi (enviando e recebendo)

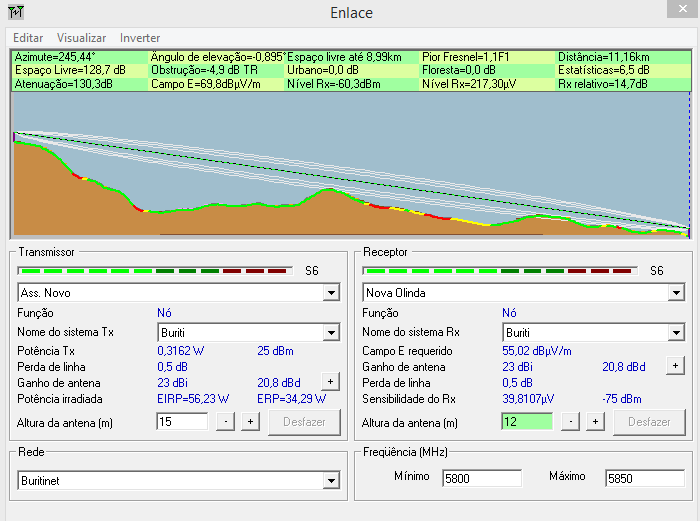

Foto 3: Nnobridge 5.8 M5 de 25 Dbi (enviando e recebendo)

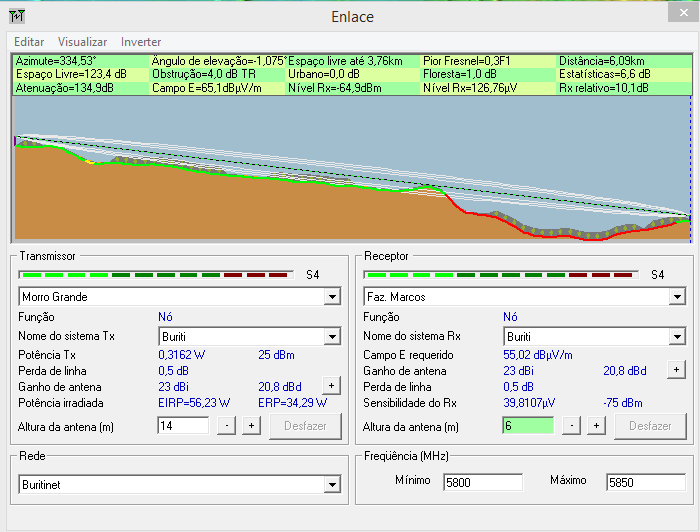

Foto 4: Airgrid 5.8 M5 de 23 Dbi (enviando e recebendo)

Lembrando não tenho nenhuma experiencia com o radiomobile ou simular.

Obrigado.

[lynxjr]

o radio mobile é bem complexo...precisa muitas horas pra aprender mais ou menos...te aconselho a usar o linkcalc da intelbras pra ter resultados preliminares...e pelo q vi do seu teste ai no primeiro e no segundo enlace nao vai passar...

Estou tentando mas ta dando erro na hora de efetuar o cadastro.

O que devo fazer para melhorar e assim conseguir o enlace?

[rubem]

O linkalk da Intelbras é tradução do da LigoWave:
http://www.ligowave.com/linkcalc/
Esse nunca falhou autenticação ou algo assim, o da Intelbras como toda tradução funciona só 2 dias por semana pelo que vejo.

Bom, pelo RadioMobile está faltando altura numas antena, aquelas linhas brancas ao redor do sinal são respectivamente 60 a 100% da zona de fresnel. Com 60% da zona de fresnel obstruído o nível de sinal cai mesmo, e cai muito. Nessas distancias tem que ter 100 ou 150% livre, e falo de 150% por causa de vegetação, a info que tem nos mapas é altura de solo, leva em conta vegetação de 10-15m conforme a região, e o pior, a umidade que essa vegetação solta, isso atenua sinal.

Resumo: Visada não é NADA sem zona de fresnel.

Nas 4 imagens a zona de fresnel está obstruída pelo solo ou vegetação. Aqueles pontos com uma seta verde pra cima (Marrom escuro) são pontos que criarão reflexo.
